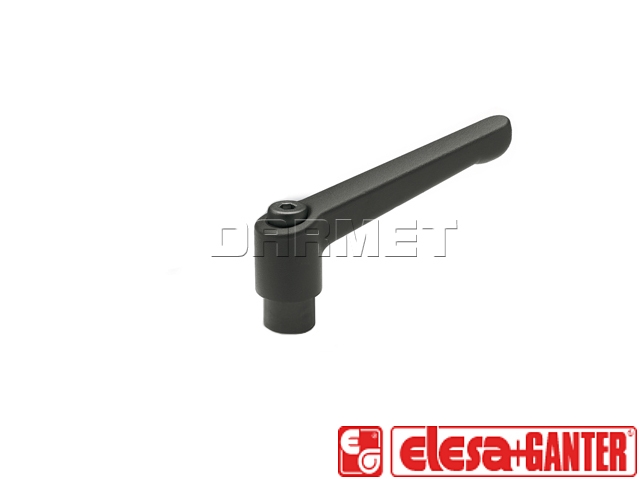

Opis produktu
Właściwości i zastosowanie:
- Odlew z cynku
- Tuleja z gwintem wewnętrznym ze stali oksydowanej na czarno
- Kolor całości: czarny mat
- Połączenie korpusu z rękojeścią za pomocą wielokarbu
- Odciągnięcię rękojeści daje wyzębienie sprzęgła c umożliwia swobodne przekręcenie rękojeści do żądanej pozycji
- Sprężyna powrotna automatycznie usadza mechanizm w zębach po puszczeniu rękojeści
Tabela dostępnych rozmiarów i modeli:
 |
||||||||||
| Oznaczenie | l1 | d1 | d2H7 | d3 | d4 | h1 | h2 | h3 | h4 | t ||min|| |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 300-30-B5-SW | 30 | - | B 5 | 10 | 13 | 24.5 | 4 | 31 | 3.5 | 9 |
| GN 300-30-B6-SW | 30 | - | B 6 | 10 | 13 | 24.5 | 4 | 31 | 3.5 | 9 |
| GN 300-30-M3-SW | 30 | M 3 | - | 10 | 13 | 24.5 | 4 | 31 | 3.5 | 7 |
| GN 300-30-M4-SW | 30 | M 4 | - | 10 | 13 | 24.5 | 4 | 31 | 3.5 | 9 |
| GN 300-30-M5-SW | 30 | M 5 | - | 10 | 13 | 24.5 | 4 | 31 | 3.5 | 9 |
| GN 300-30-M6-SW | 30 | M 6 | - | 10 | 13 | 24.5 | 4 | 31 | 3.5 | 9 |
| GN 300-45-B5-SW | 45 | - | B 5 | 10 | 13 | 24.5 | 4 | 34 | 3.5 | 9 |
| GN 300-45-B6-SW | 45 | - | B 6 | 10 | 13 | 24.5 | 4 | 34 | 3.5 | 9 |
| GN 300-45-M4-SW | 45 | M 4 | - | 10 | 13 | 24.5 | 4 | 34 | 3.5 | 9 |
| GN 300-45-M5-SW | 45 | M 5 | - | 10 | 13 | 24.5 | 4 | 34 | 3.5 | 9 |
| GN 300-45-M6-SW | 45 | M 6 | - | 10 | 13 | 24.5 | 4 | 34 | 3.5 | 9 |
| GN 300-63-B8-SW | 63 | - | B 8 | 13.5 | 17.5 | 31 | 6.5 | 45 | 4 | 11 |
| GN 300-63-M6-SW | 63 | M 6 | - | 13.5 | 17.5 | 31 | 6.5 | 45 | 4 | 11 |
| GN 300-63-M8-SW | 63 | M 8 | - | 13.5 | 17.5 | 31 | 6.5 | 45 | 4 | 11 |
| GN 300-78-B8-SW | 78 | - | B 8 | 16 | 21 | 36 | 8 | 54 | 4 | 14 |
| GN 300-78-B10-SW | 78 | - | B 10 | 16 | 21 | 36 | 8 | 54 | 4 | 14 |
| GN 300-78-M8-SW | 78 | M 8 | - | 16 | 21 | 36 | 8 | 54 | 4 | 14 |
| GN 300-78-M10-SW | 78 | M 10 | - | 16 | 21 | 36 | 8 | 54 | 4 | 14 |
| GN 300-92-B12-SW | 92 | - | B 12 | 19 | 24 | 43 | 11 | 64 | 4 | 17 |
| GN 300-92-M10-SW | 92 | M 10 | - | 19 | 24 | 43 | 11 | 64 | 4 | 17 |
| GN 300-92-M12-SW | 92 | M 12 | - | 19 | 24 | 43 | 11 | 64 | 4 | 17 |
| GN 300-108-B12-SW | 108 | - | B 12 | 23 | 30 | 50.5 | 12 | 75 | 5 | 22 |
| GN 300-108-B16-SW | 108 | - | B 16 | 23 | 30 | 50.5 | 12 | 75 | 5 | 22 |
| GN 300-108-M12-SW | 108 | M 12 | - | 23 | 30 | 50.5 | 12 | 75 | 5 | 22 |
| GN 300-108-M14-SW | 108 | M 14 | - | 23 | 30 | 50.5 | 12 | 75 | 5 | 22 |
| GN 300-108-M16-SW | 108 | M 16 | - | 23 | 30 | 50.5 | 12 | 75 | 5 | 22 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
