Opis produktu
Właściwości i zastosowanie:
- Trzpień frezarski długi z chwytem ISO (DIN2080) do frezarki poziomej.
- W zestawie z kompletem pierścieni typu 7285 i dwiema tulejami walcowymi typu 7275 umożliwiającymi dodatkowe podparcie trzpienia w dwóch podtrzymkach frezarki.
- Trzpień poziomy stosowany jest przy obróbce kanałków, rowków T-owych, frezowania połączeń na jaskółczy ogon, frezowania obwiedniowego kół zębatych itp.
- 16 sztuk pierścieni pozwala na wiele konfiguracji dystansów.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Twardość powierzchni 58±2 HRC.
- Tolerancja kąta stożka AT3.
- Zdjęcie poglądowe.

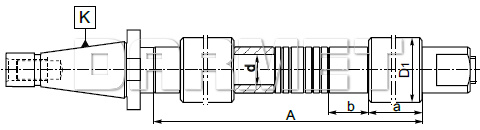

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN2080) | 30 | |
| d | 16 | mm |
| A | 315 | mm |
|
Tuleja walcowa (d x D1 x a) |
16 x 42 x 60 | mm |
| Kod produktu | 0642 171 840 000 |
Pierścienie w zestawie:
| Pierścienie [b] | 1 | 2 | 3 | 6 | 10 | 20 | 30 | 60 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Liczba szt. na 1 trzpień | 2 | 2 | 2 | 2 | 2 | 3 | 3 | - | - |
Informacje techniczne: chwyt ISO (DIN2080)
Dostępności są informacyjne na podstawie danych z firmy ZM KOLNO i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
