Opis produktu
Właściwości i zastosowanie:

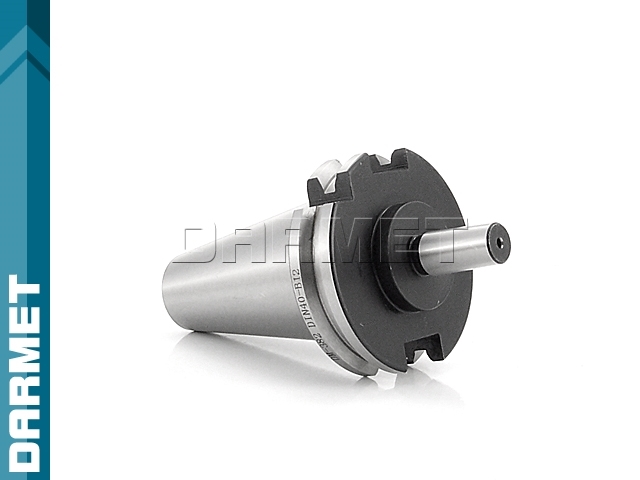

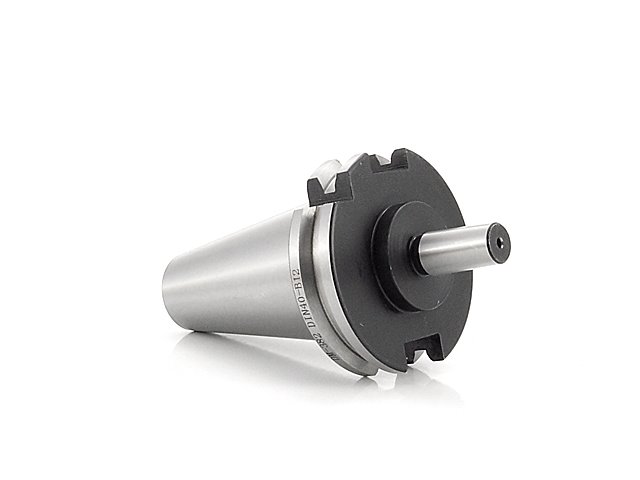

- Uchwyt stożkowy wg DIN 69871 DIN40 zakończony gwintem wewnętrznym M16 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Wykorzystywany do mocowania uchwytów wiertarskich ze stożkiem B12 w wiertarkach kolumnowych, tokarkach i innych obrabiarkach.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN 69871) | SK40 | |
| K1 (DIN 238) | B12 | |
| L1 | 32 | mm |
| L2 | 18,5 | mm |
| L | 118,9 | mm |
| d | 12,065 | mm |
| D1 | 44,45 | mm |
| Gwint | M16 | |
| Waga | 1,0 | kg |
Informacje techniczne: chwyt DIN 69871
