Opis produktu
"Zapewnij sobie wygodę specjalistycznym oprzyrządowaniem, między innymi takim trzpieniem, który umożliwia mocowanie uniwersalnych uchwytów wiertarskich. Dzięki temu będziesz mógł/mogła w jednym chwycie stosować wiele rozmiarów wierteł i wykonać wiele operacji bez wymiany oprawki, a to pomoże zaoszczędzić bardzo dużo czasu."
Wartości i zastosowanie:

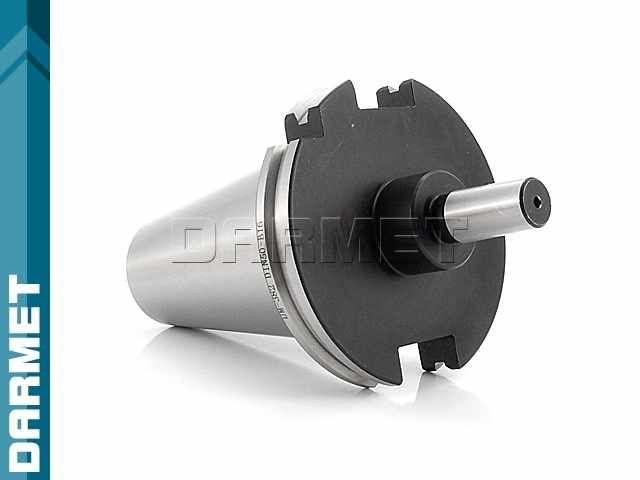

- Uchwyt stożkowy wg DIN 69871 DIN50 zakończony gwintem wewnętrznym M24 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Wykorzystywany do mocowania uchwytów wiertarskich ze stożkiem B16 w wiertarkach kolumnowych, tokarkach i innych obrabiarkach.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN 69871) | SK50 | |
| K1 (DIN 238) | B16 | |
| L1 | 45 | mm |
| L2 | 24 | mm |
| L | 170,8 | mm |
| d | 15,733 | mm |
| D1 | 69,85 | mm |
| Gwint | M24 | |
| Waga | 2,95 | kg |
