Opis produktu
Właściwości i zastosowanie:

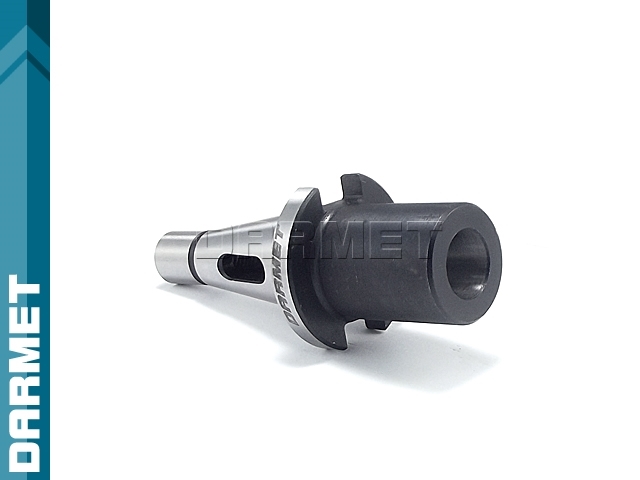

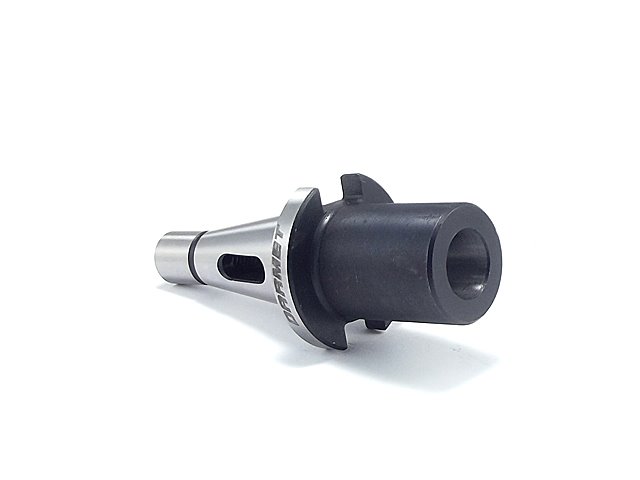

- Chwyt stożkowy 7:24 DIN2080 SK30 z wewnętrznym gwintem dociągającym M12.
- Tuleja przeznaczona do narzędzi ze stożkiem Morse'a z płetwą (DIN 228-B).
- Płetwa na końcu chwytu umożliwia łatwe wybijanie narzędzia za pomocą specjalnych wybijaków.
- Oznaczenie na zewnętrznej części stożka pomaga w szybszym doborze oprzyrządowania.
- Tuleje stosuje się głównie do mocowania wierteł NWKc MK2.
- Stożek zewnętrzny i wewnętrzny szlifowany.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN2080) | ISO30 |
| K1 (Morse) | MK2 |
| D | 32 mm |
| D1 | 31,75 mm |
| Gwint | M12 |
| d | 17,78 mm |
| L | 118 mm |
| L1 | 50 mm |
| Waga | 0,43 kg |
Czy wiesz, że ...?
Stożek Morse'a został wynaleziony w 1864 roku przez Stephena A. Morse'a, przedsiębiorczego mechanika, który opracował go w celu niezawodnego łączenia dwóch obracających się elementów maszyn. Technologia i konstrukcja stożków Morse'a rozpoczęła się od pomysłów jednego człowieka. Stephen Morse opracował pomysł stworzenia wiertła krętego składającego się z dwóch równoległych spiralnych rowków z prostą krawędzią tnącą. Wcześniej wiertła były wykonywane z płaskiego elementu, który był spiczasty i ostry. Rozpoczął produkcję wierteł w październiku 1861 roku w małym warsztacie. Jego oryginalny patent, nr 38119, datowany jest na 7 kwietnia 1863 roku.
Stożek Morse'a został wynaleziony w 1864 roku przez Stephena A. Morse'a, przedsiębiorczego mechanika, który opracował go w celu niezawodnego łączenia dwóch obracających się elementów maszyn. Technologia i konstrukcja stożków Morse'a rozpoczęła się od pomysłów jednego człowieka. Stephen Morse opracował pomysł stworzenia wiertła krętego składającego się z dwóch równoległych spiralnych rowków z prostą krawędzią tnącą. Wcześniej wiertła były wykonywane z płaskiego elementu, który był spiczasty i ostry. Rozpoczął produkcję wierteł w październiku 1861 roku w małym warsztacie. Jego oryginalny patent, nr 38119, datowany jest na 7 kwietnia 1863 roku.
