Opis produktu
Właściwości i zastosowanie:

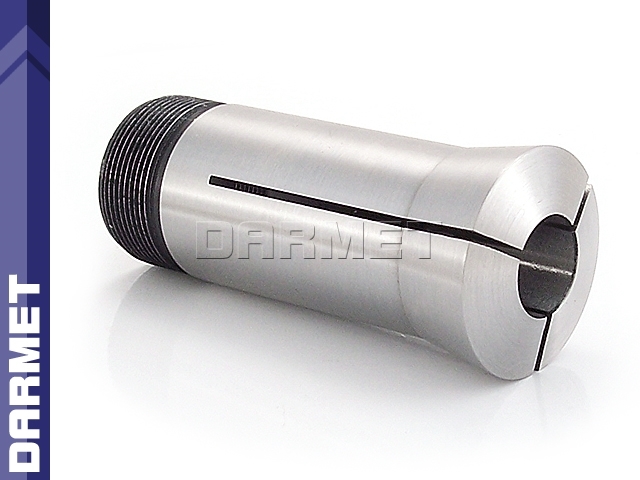

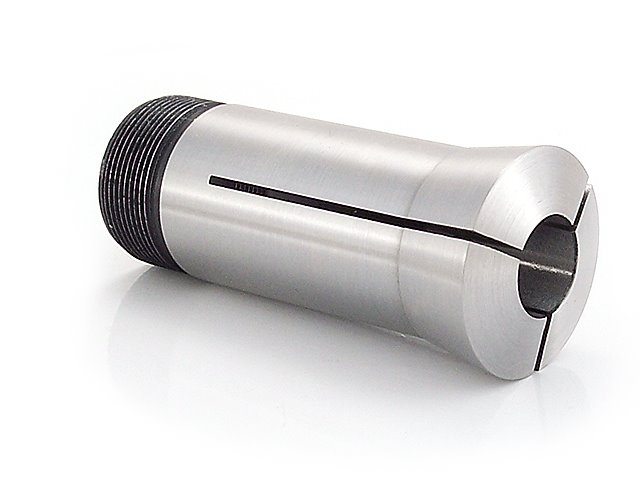

- Tulejka zaciskowa 5C do narzędzi z chwytem walcowym
- Materiał: stal 65 Mn
- Twardość: części zaciskowej - HRC 55 - 60, części elastycznej - HRC 40 - 45
- Wykorzystywana w automatach tokarskich, tokarkach i innych maszynach, w których wrzeciono jest przystosowane do zamocowania tulejek typu 5C
- Średnica mocowania: 21,5 mm
Dane techniczne:
Parametry dokładności:
d [mm] | L [mm] | Bicie [mm] |
---|---|---|
1 - 1,6 | 6,35 | 0,013 |
1,6 - 3 | 12,7 | |
3 - 10 | 25,4 | |
10 - 16 | 38,1 | |
16 - 28 | 50,8 |
Zastosowania tulejki 5C
Gdy tuleje zaciskowe zostały wynalezione przez firmę Moseley około 150 lat temu, były one nazywane „uchwytami drutowymi” i były raczej małe, odpowiednie do przytrzymywania drutu, jak w tokarkach zegarmistrzowskich. Firma Hardinge wynalazła tulejkę zaciskową 5C w 1901 roku. Stała się ona preferowanym wyborem do precyzyjnego mocowania w tokarkach, frezarkach i szlifierkach. Dokładne standardy, specjalna stal stopowa, obróbka cieplna i odpuszczanie sprężynowe zapewniają dokładność i trwałość przy niskich kosztach. Tuleja zaciskowa 5C stała się standardem w branży. Tuleje zaciskowe 5C mają rozmiary od 0,5 do 28 mm.
