Opis produktu
Właściwości i zastosowanie:

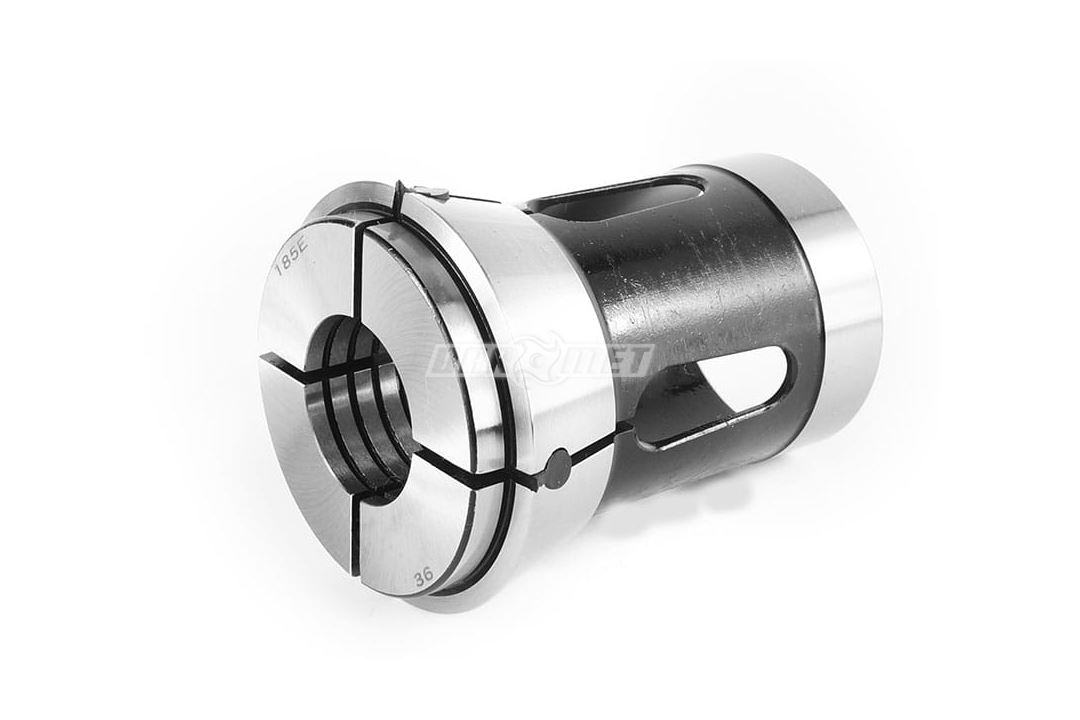

- Automatowa tuleja wykonana według DIN 6343 do zaciskania, przesuwania i obróbki długich prętów.
- Powierzchnia wewnętrzna gładka (EG), aby precyzyjnie chwytać elementy obrabiane.
- Wraz z uchwytem tulejowym zastępuje standardowe uchwyty tokarskie.
- Nachylenie kołnierza wykonano w standardzie pod kątem 30°.
- Materiał wykonania: stal 65 Mn, części zaciskowej - HRC 55 - 60, a części elastycznej - HRC 43 - 48.
- Wykorzystywana w automatach tokarskich, tokarkach i innych maszynach wrzecionowych.
- Zachęcamy do zapoznania się z artykułem, które tuleje pasują do konkretnej obrabiarki.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Norma | DIN6343 |
| Odpowiednik | TZN.0066,F48 76-59 |
| Pasametr (⌀D) | 66 mm |
| Długość całkowita (L) | 110 mm |
| Średnica (⌀D2) (orientacyjna) | 84 mm |
| Kąt stożka (α°) | 15° |
| Kształt zacisku (materiał obrabiany) | Cylinder |
| Powierzchnia otworu chwytowego | Rowki poprzeczne (EO) |
| Średnica materiału obrabianego (mocowania) | 36 mm |
Informacje techniczne tulei automatowych według firmy FATPOL.
Dostępności są informacyjne na podstawie danych z firmy ZM KOLNO i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
