Opis produktu
Właściwości i zastosowanie:

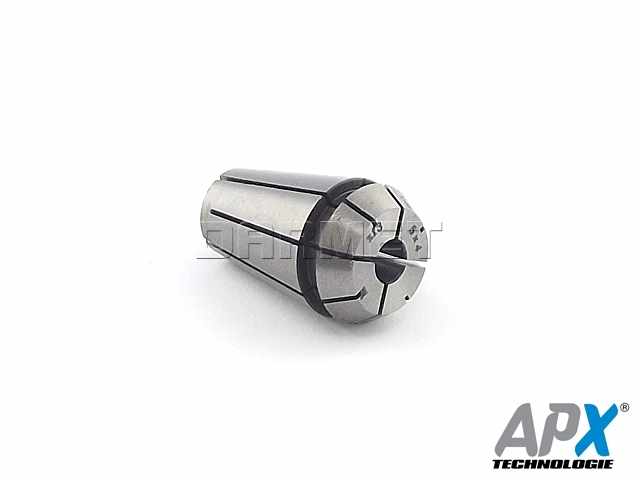

- Tulejka zaciskowa ER do gwintowników
- Koszyczki mocujemy w oprawkach zaciskowych z chwytem:
- Pionowe rowki tworzą sprężystość tulejki, co pozwala na zwężanie się wewnętrznego otworu przy dokręcaniu nakrętki ER.
- Sprężystość koszyczka umożliwia mocowanie gwintowników o rozmiarze: M7.
- Dopuszczalne bicie: 0,01.
- Istnieje również wersja uszczelnionych tulejek zaciskowych do prac z zastosowaniem chłodziwa wewnątrz narzędzi.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M | 7 |
| d | 7 mm |
| SW | 5,5 mm |
Montaż tulejek w nakrętkach:
Montaż tulejki zaciskowej.
Tulejka prawidłowo zamontowana.
Demontaż tulejki zaciskowej.
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Normy ER:
| ER | d1 [mm] |
Zakres zaciskania [mm] |
d2 [mm] |
d3 [mm] |
aAT3 | l1 [mm] |
l13 max [mm] |
|---|---|---|---|---|---|---|---|
| ER11 | 1÷7 | 0,5 | 11 | 11,5 | 8° | 18,0 | 6,6 |
| ER16 | 1÷10 | 0,5÷1 | 16 | 17,0 | 8° | 27,5 | 10,6 |
| ER20 | 1÷13 | 0,5÷1 | 20 | 21,0 | 8° | 31,5 | 11,5 |
| ER25 | 1÷16 | 0,5÷1 | 25 | 26,0 | 8° | 34,0 | 12 |
| ER32 | 1÷20 | 0,5÷1 | 32 | 33,0 | 8° | 40,0 | 13 |
| ER40 | 1÷30 | 1 | 40 | 41,0 | 8° | 46,0 | 15 |
Maksymalne średnice mocowania w zależności od typu tulejki ER:
Dostępności są informacyjne na podstawie danych z firmy APX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
