Opis produktu

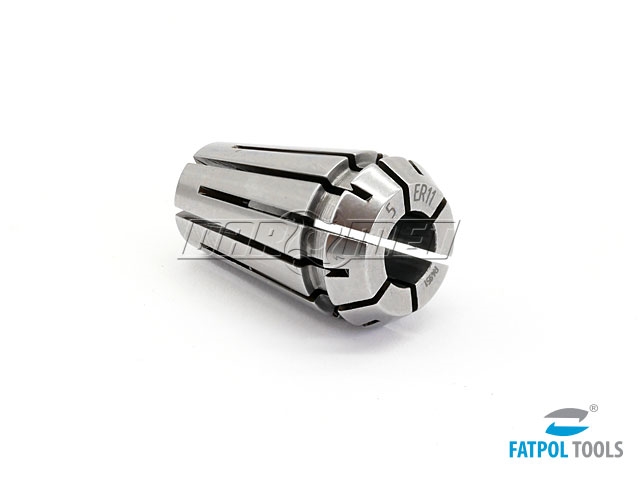

<h2> Właściwości i zastosowanie:</h2> <ul> <li> Tulejka zaciskowa ER do narzędzi z chwytem walcowym</li> <li> Dopuszczalne bicie 0,015</li> <li> Tulejki zaciskowe ER <strong>klasy PREMIUM</strong>, charakteryzuje wysoka jakość wykonania, powtarzalnością parametrów i estetyką. Występują w dwóch klasach: <strong>standardowe ST</strong> z maksymalnym biciem osiowym do 15 μm, oraz wyselekcjonowane <strong>wysokiej precyzji HP</strong> z<strong> </strong>biciem osiowym poniżej 5μm (0,005mm)</li> <li> Sprawdź tulejki ER w rozmiarach <a href="https://www.e-darmet.pl/szukaj.html?query=oversize">oversize</a></li> </ul> <h2> Dane techniczne:</h2> <div> <p> <img alt="Wymiary tulejki zacsikowej ER11" src="/darmet/apx_7618_tul_ER_rys.jpg" /></p> </div> <p> </p> <table class="sklep"> <tbody> <tr> <th> Parametr</th> <th> Wartość</th> <th> Jedn.</th> </tr> <tr> <td> d</td> <td> 7,0</td> <td> mm</td> </tr> <tr class="even"> <td> D</td> <td> 11,5</td> <td> mm</td> </tr> <tr> <td> L</td> <td> 18</td> <td> mm</td> </tr> </tbody> </table> <p> </p> <h3> Wykaz tulei w normie DIN6499:</h3> <table class="sklep"> <thead> <tr> <th style="width: 16%;"> Typ<br /> tulejki</th> <th style="width: 16%;"> Typ<br /> rozszerzony</th> <th style="width: 16%;"> Norma<br /> <strong>DIN </strong></th> <th style="width: 12%;"> Zakres mocowania<br /> <strong>d </strong>(mm)</th> <th style="width: 12%;"> Średnica zewnętrzna<br /> <strong>D </strong>(mm)</th> <th style="width: 12%;"> Długość<br /> <strong>L </strong>(mm)</th> <th> Kąt<br /> <strong>α </strong>(st)</th> </tr> </thead> <tbody> <tr class="wiersz_n"> <td class="kolumna1"> <strong>ER8</strong></td> <td> 4004E</td> <td> DIN6499</td> <td> 1 ÷ 5</td> <td> 8,5</td> <td> 13,5</td> <td> 8°</td> </tr> <tr class="wiersz_p"> <td class="kolumna1"> <strong>ER11</strong></td> <td> 4008E</td> <td> DIN6499</td> <td> 1 ÷ 8</td> <td> 11,5</td> <td> 18</td> <td> 8°</td> </tr> <tr class="wiersz_n"> <td class="kolumna1"> <strong>ER16</strong></td> <td> 426E</td> <td> DIN6499</td> <td> 1 ÷ 12</td> <td> 17</td> <td> 27,5</td> <td> 8°</td> </tr> <tr class="wiersz_p"> <td class="kolumna1"> <strong>ER20</strong></td> <td> 428E</td> <td> DIN6499</td> <td> 1 ÷ 16</td> <td> 21</td> <td> 31,5</td> <td> 8°</td> </tr> <tr class="wiersz_n"> <td class="kolumna1"> <strong>ER25</strong></td> <td> 430E</td> <td> DIN6499</td> <td> 1 ÷ 20</td> <td> 26</td> <td> 34</td> <td> 8°</td> </tr> <tr class="wiersz_p"> <td class="kolumna1"> <strong>ER32</strong></td> <td> 470E</td> <td> DIN6499</td> <td> 2 ÷ 25</td> <td> 33</td> <td> 40</td> <td> 8°</td> </tr> <tr class="wiersz_n"> <td class="kolumna1"> <strong>ER40</strong></td> <td> 472E</td> <td> DIN6499</td> <td> 3 ÷ 32</td> <td> 41</td> <td> 46</td> <td> 8°</td> </tr> <tr class="wiersz_p"> <td class="kolumna1"> <strong>ER50</strong></td> <td> 477E</td> <td> DIN6499</td> <td> 6 ÷ 34</td> <td> 52</td> <td> 60</td> <td> 8°</td> </tr> <tr class="wiersz_n"> <td class="kolumna1"> <strong>ER60</strong></td> <td> 494E</td> <td> DIN6499</td> <td> 10 ÷ 40</td> <td> 61</td> <td> 60</td> <td> 10°</td> </tr> </tbody> </table> <p> </p> <h3> Montaż tulejek w nakrętkach:</h3> <table class="sklep"> <tbody style="text-align: left;"> <tr> <td colspan="3"> <p style="text-align: center;"> <img src="http://www.e-darmet.pl/darmet/darmet_nak_ER_moc_rys.png" /></p> </td> </tr> <tr class="even"> <td style="text-align: center;"> <p> Montaż tulejki zaciskowej</p> <p> w nakrętce oprawki</p> </td> <td style="text-align: center;"> Tulejka prawidłowo zamontowana</td> <td style="text-align: center;"> Demontaż tulejki zaciskowej</td> </tr> </tbody> </table> <p> </p> <div id="info"> Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:</div> <p> </p> <ul> <li> Tulejkę włożyć pod kątem do nakrętki</li> <li> Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)</li> <li> Wcisnąć tulejkę do nakrętki (rys. B)</li> <li> Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia</li> </ul> <p> </p> <p> <strong>Dostępności są informacyjne na podstawie danych z firmy FATPOL i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.</strong></p>Instrukcje obsługi
