Opis produktu
Właściwości i zastosowanie:
-

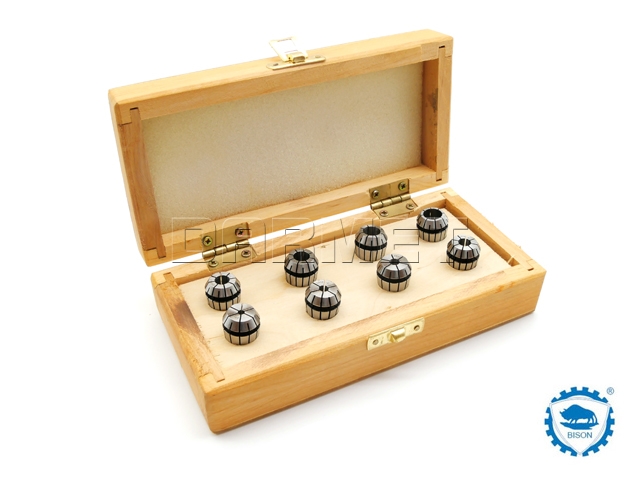

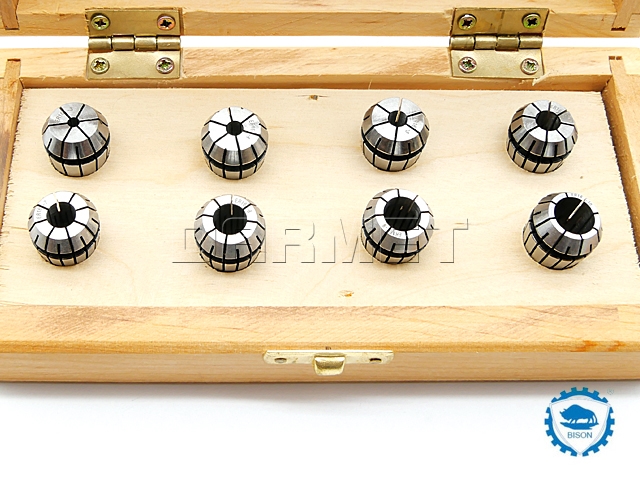

Komplet tulejek zaciskowwych ER do narzędzi z chwytem walcowym
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Tulejka | ER16 | |
| Zakres [d] | 2 - 10 | mm |
| Ilość tulejek | 8 | szt. |
| Kod produktu | 0642 176 180 808 |
Montaż tulejek w nakrętkach:
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Maksymalne średnice mocowania w zależności od typu tulejki ER:
