Opis produktu
Właściwości i zastosowanie:

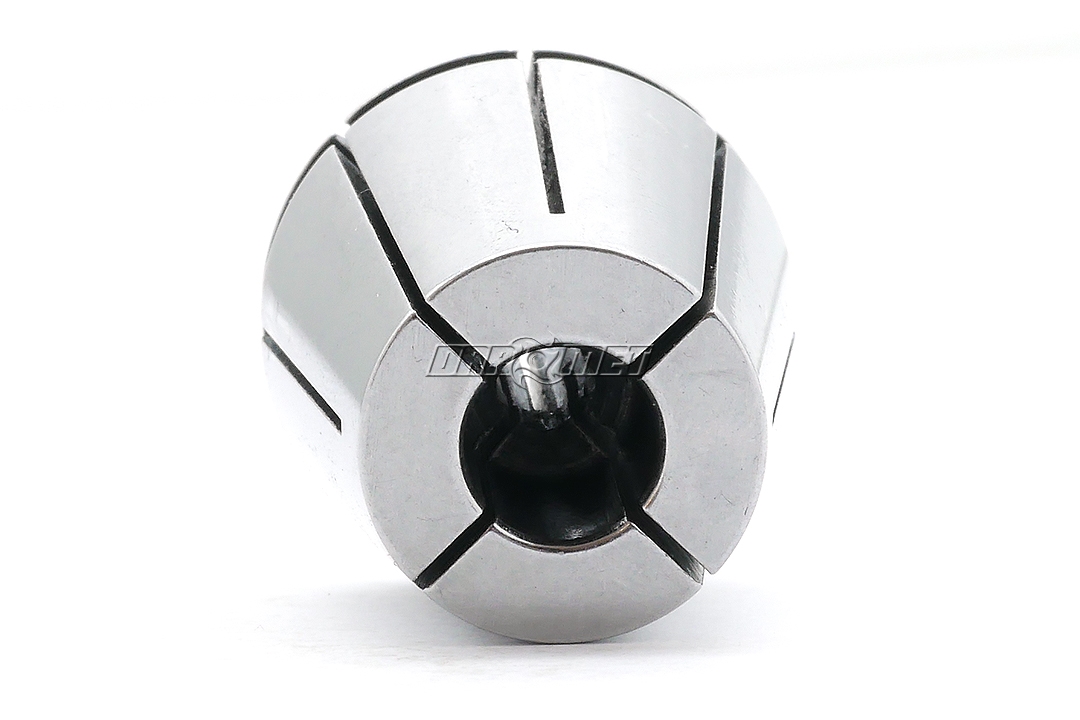

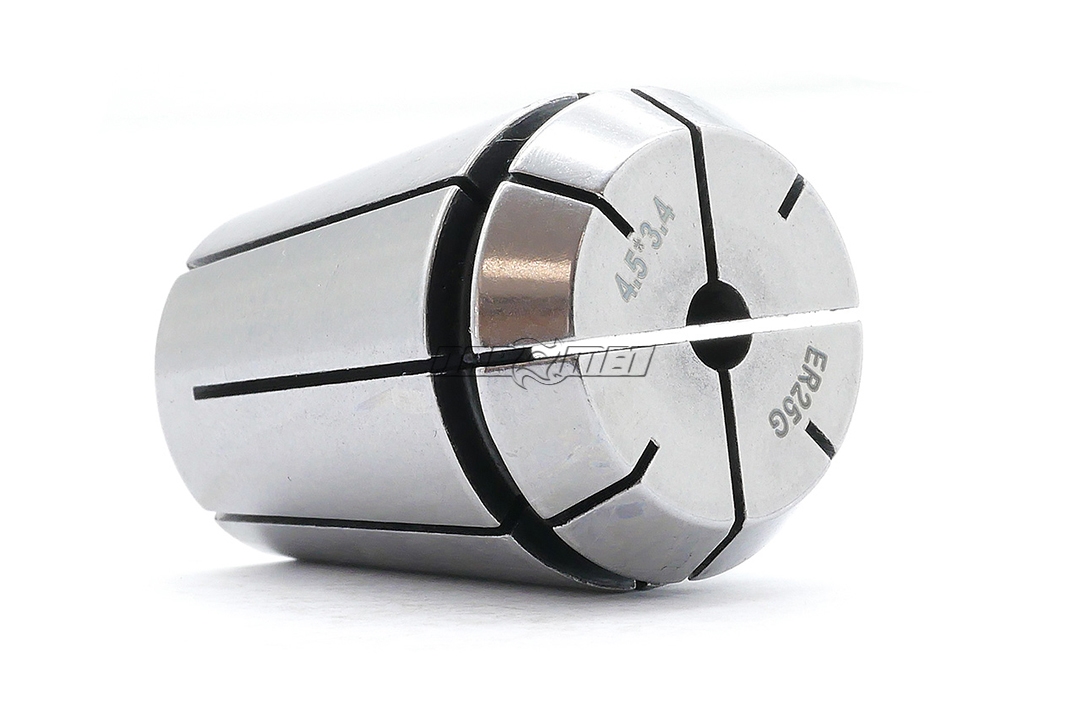

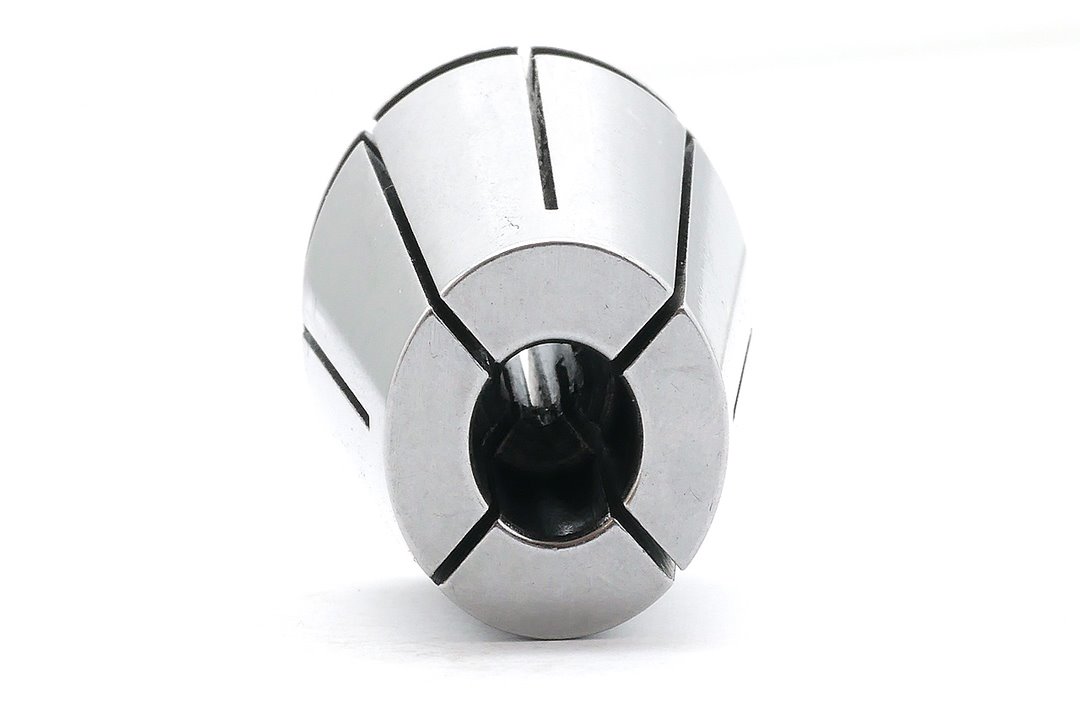

- Tulejka zaciskowa ER25 do gwintowników maszynowych M4.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej ER25.
- Istnieje również wersja uszczelnionych tulejek zaciskowych do prac z zastosowaniem chłodziwa wewnątrz narzędzi.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M | 4 mm |
| d | 4,5 mm |
| SW | 3,4 mm |
| D | 26 mm |
| L | 34 mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Normy ER:
|
|
|||||||
| ER | d1 [mm] |
Zakres zaciskania [mm] |
d2 [mm] |
d3 [mm] |
aAT3 | l1 [mm] |
l13 max [mm] |
|---|---|---|---|---|---|---|---|
| ER11 | 1÷7 | 0,5 | 11 | 11,5 | 8° | 18,0 | 6,6 |
| ER16 | 1÷10 | 0,5÷1 | 16 | 17,0 | 8° | 27,5 | 10,6 |
| ER20 | 1÷13 | 0,5÷1 | 20 | 21,0 | 8° | 31,5 | 11,5 |
| ER25 | 1÷16 | 0,5÷1 | 25 | 26,0 | 8° | 34,0 | 12 |
| ER32 | 1÷20 | 0,5÷1 | 32 | 33,0 | 8° | 40,0 | 13 |
| ER40 | 1÷30 | 1 | 40 | 41,0 | 8° | 46,0 | 15 |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Czy wiesz, że ...?
W 1972 roku Fritz Weber, założyciel Rego-Fix, stworzył i opatentował tulejkę zaciskową ER. Konstrukcja ta jest modyfikacją wcześniej popularnej tulei zaciskowej E, wykorzystując ten sam stożek, ale po prostu dodając rowek. Według Richarda Webera, prezesa i dyrektora generalnego Rego-Fix, tuleja zaciskowa E była dość łatwa do wciśnięcia, ale jej wyciągnięcie to już inna historia. „Ludzie uderzali młotkiem we wrzeciono, aby wyskoczyła- nie jest to najlepszy sposób na traktowanie sprzętu”. W 1980 roku firma oficjalnie przyjęła nazwę Rego-Fix, używając słów „Rego” od miasta, w którym powstała, oraz „Fix” oznaczającego po prostu naprawianie rzeczy. R w nazwie „ER” oznacza Rego-Fix, reprezentując modyfikację firmy do projektu tulejki zaciskowej E.
W 1972 roku Fritz Weber, założyciel Rego-Fix, stworzył i opatentował tulejkę zaciskową ER. Konstrukcja ta jest modyfikacją wcześniej popularnej tulei zaciskowej E, wykorzystując ten sam stożek, ale po prostu dodając rowek. Według Richarda Webera, prezesa i dyrektora generalnego Rego-Fix, tuleja zaciskowa E była dość łatwa do wciśnięcia, ale jej wyciągnięcie to już inna historia. „Ludzie uderzali młotkiem we wrzeciono, aby wyskoczyła- nie jest to najlepszy sposób na traktowanie sprzętu”. W 1980 roku firma oficjalnie przyjęła nazwę Rego-Fix, używając słów „Rego” od miasta, w którym powstała, oraz „Fix” oznaczającego po prostu naprawianie rzeczy. R w nazwie „ER” oznacza Rego-Fix, reprezentując modyfikację firmy do projektu tulejki zaciskowej E.
