Opis produktu
Właściwości i zastosowanie:

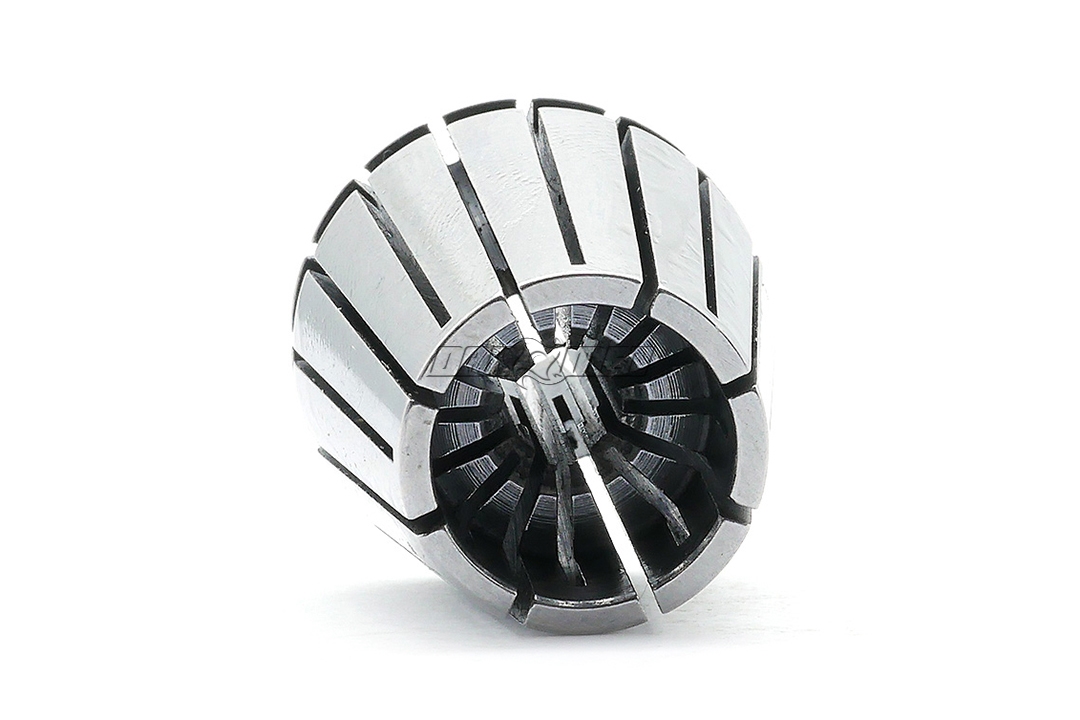

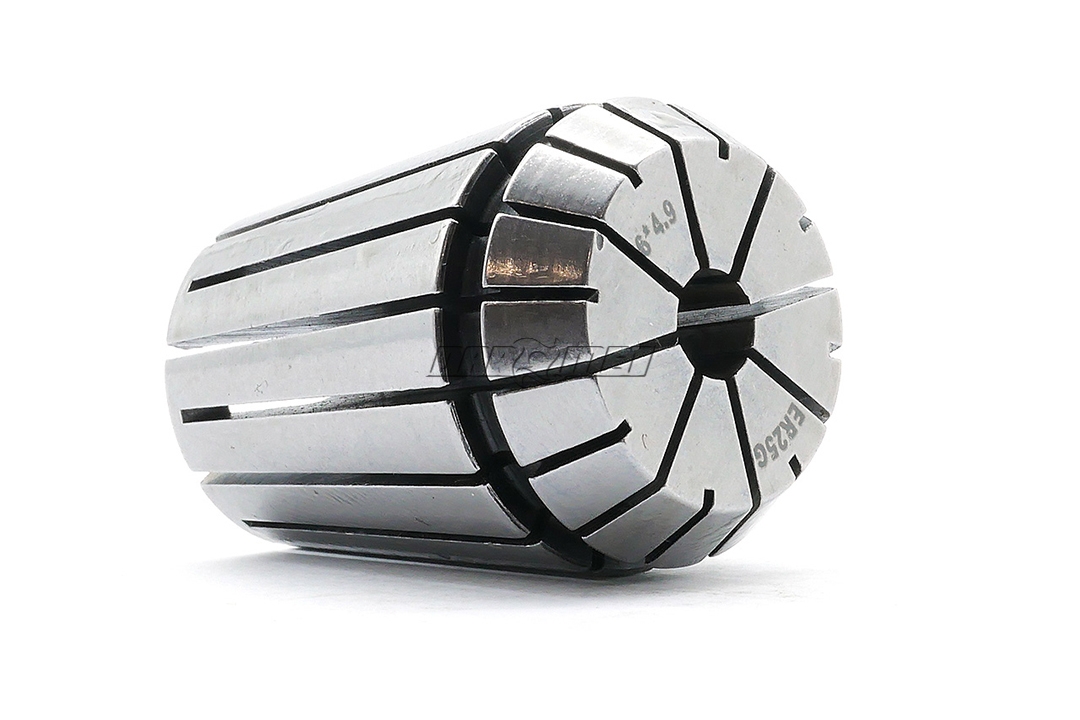

- Tulejka zaciskowa ER25 do gwintowników maszynowych M5, M6, M8.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej ER25.
- Istnieje również wersja uszczelnionych tulejek zaciskowych do prac z zastosowaniem chłodziwa wewnątrz narzędzi.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M | M5, M6, M8 mm |
| d | 6,0 mm |
| SW | 4,9 mm |
| D | 26 mm |
| L | 34 mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Normy ER:
|
|
|||||||
| ER |
d1 [mm] |
Zakres zaciskania [mm] |
d2 [mm] |
d3 [mm] |
aAT3 |
l1 [mm] |
l13 max [mm] |
|---|---|---|---|---|---|---|---|
| ER11 | 1÷7 | 0,5 | 11 | 11,5 | 8° | 18,0 | 6,6 |
| ER16 | 1÷10 | 0,5÷1 | 16 | 17,0 | 8° | 27,5 | 10,6 |
| ER20 | 1÷13 | 0,5÷1 | 20 | 21,0 | 8° | 31,5 | 11,5 |
| ER25 | 1÷16 | 0,5÷1 | 25 | 26,0 | 8° | 34,0 | 12 |
| ER32 | 1÷20 | 0,5÷1 | 32 | 33,0 | 8° | 40,0 | 13 |
| ER40 | 1÷30 | 1 | 40 | 41,0 | 8° | 46,0 | 15 |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
