Opis produktu
Właściwości i zastosowanie:

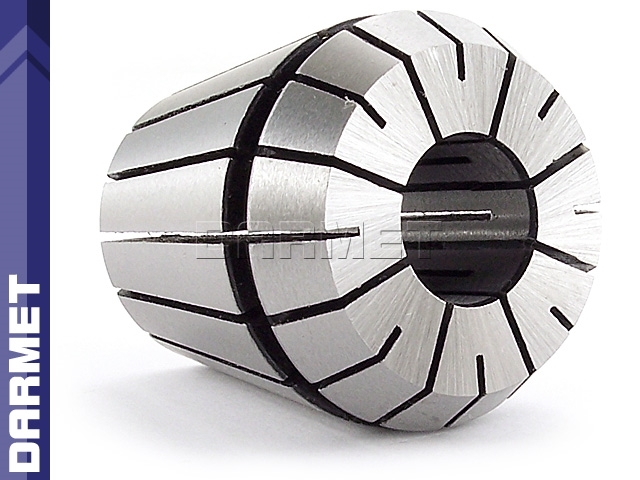

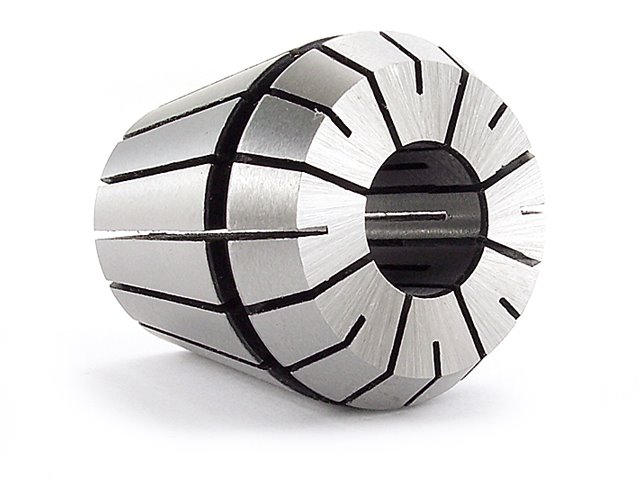

- Tulejka zaciskowa ER40 do narzędzi z chwytem walcowym.
- Tulejki pasują do oprawek zaciskowych ER40.
- Nakrętki ER40 stosuje się do klinowania i zaciskania koszyczka.
- Rowki pozwalają na sprężynowanie tulejki.
- Koszyczek ER cechuje się długim czasem eksploatacji.
- Zakres mocowania: 17,0 - 16,0 mm.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d | 17 | mm |
| D | 40 | mm |
| D1 | 41 | mm |
| D2 | 36,2 | mm |
| L | 46 | mm |
| L1 | 7,66 | mm |
| L2 | 7 | mm |
| L3 | 4,1 | mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Maksymalne średnice mocowania w zależności od typu tulejki ER:
