Opis produktu
Właściwości i zastosowanie:

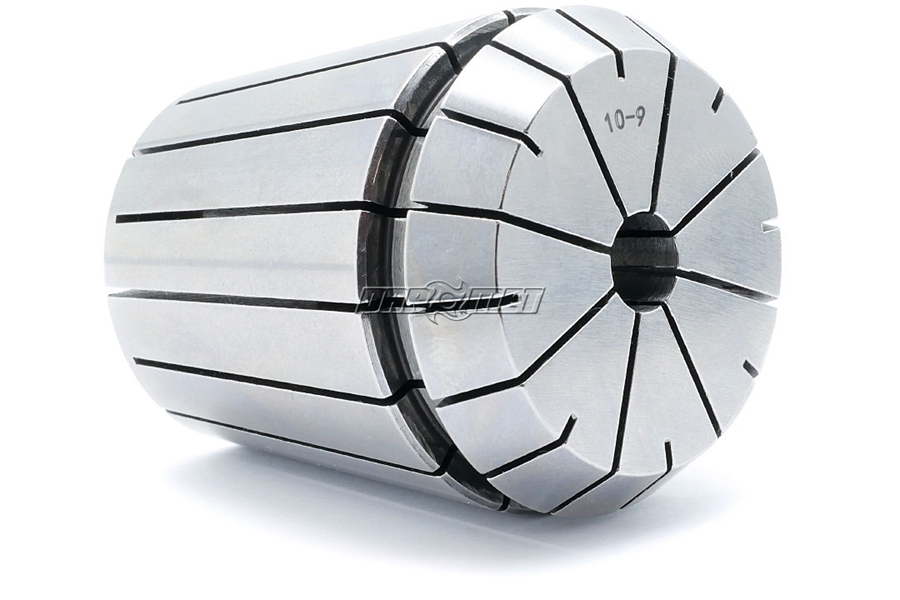

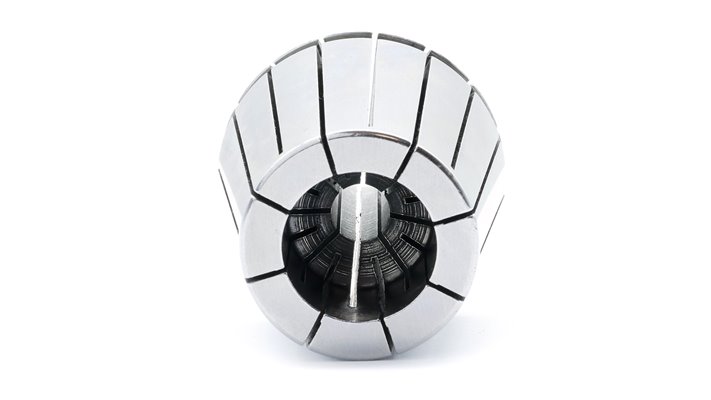

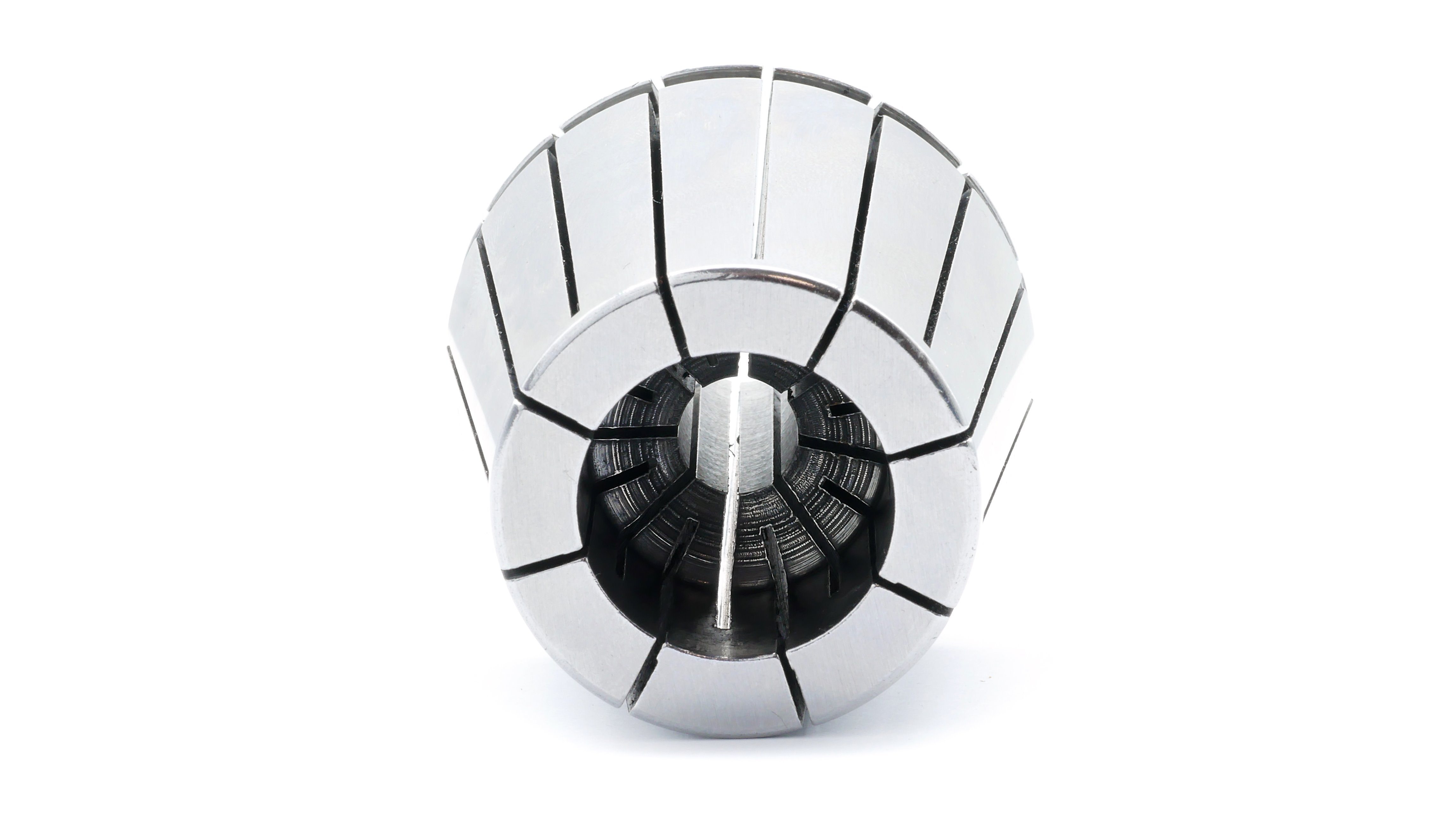

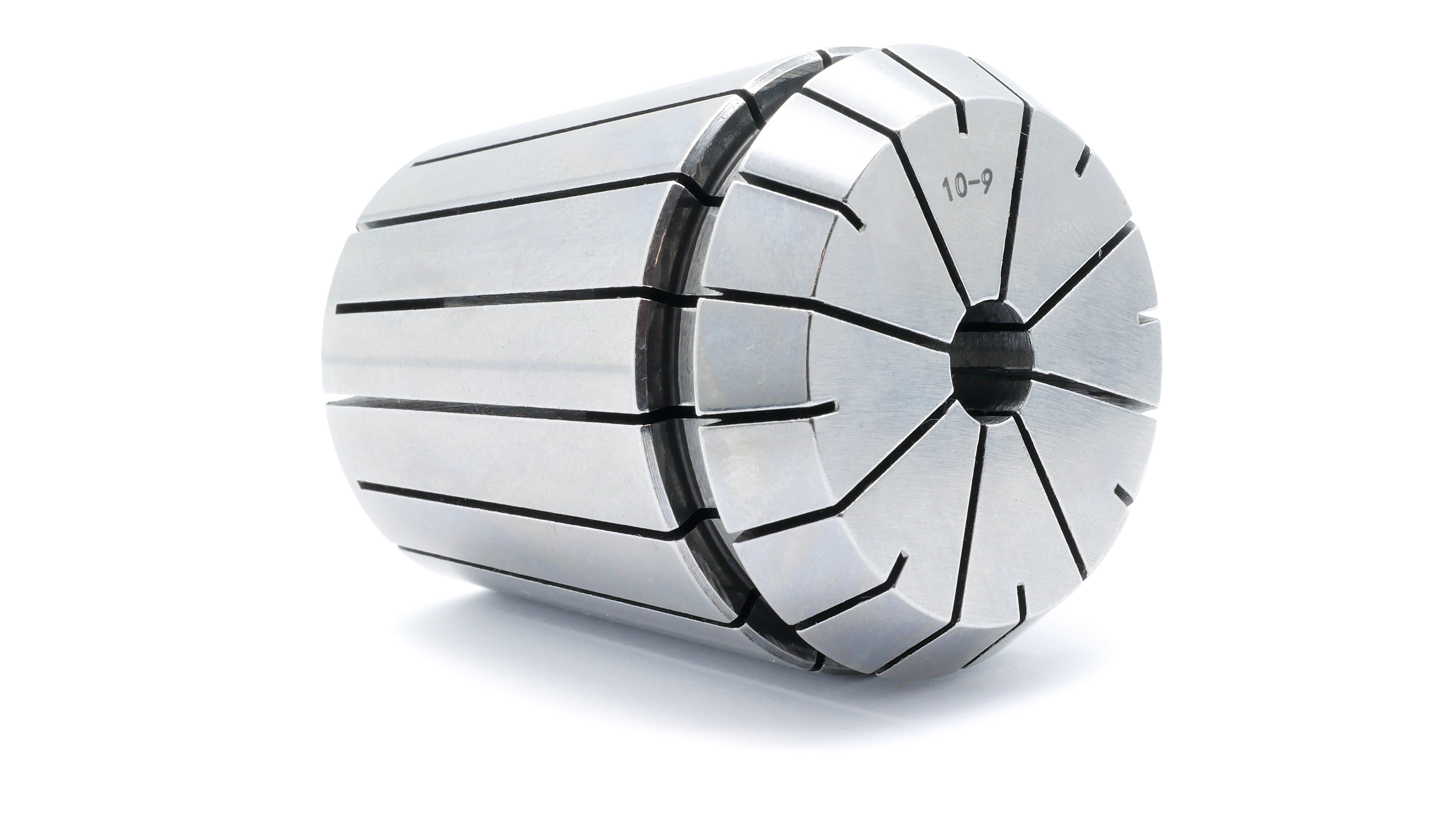

- Tulejka zaciskowa ER50 do narzędzi z chwytem walcowym.
- Tulejki pasują do oprawek zaciskowych ER50.
- Nakrętki ER stosuje się do klinowania i zaciskania koszyczka.
- Rowki pozwalają na sprężynowanie tulejki.
- Zakres mocowania: 26,0 - 24,0 mm.
- Aby dokręcić nakrętki zaciskowe zastosuj klucz hakowy lub wielopunktowy ER50.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d | 26 mm |
| D | 50 mm |
| D1 | 52 mm |
| D2 | 46 mm |
| L | 60 mm |
| L1 | 12,6 mm |
| L2 | 8,5 mm |
| L3 | 5,5 mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Maksymalne średnice mocowania w zależności od typu tulejki ER:
