Opis produktu
Właściwości i zastosowanie:

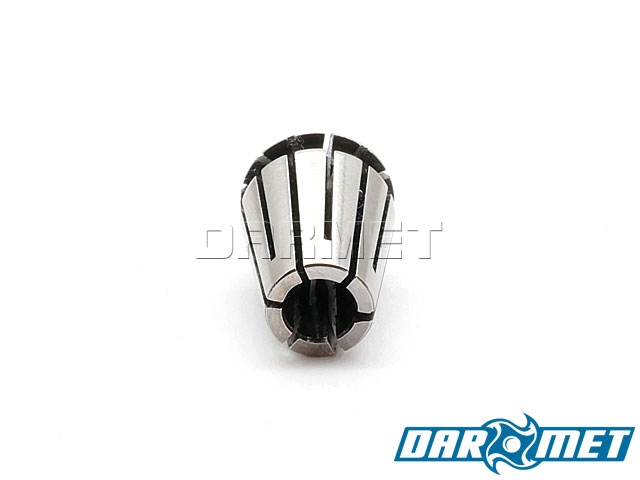

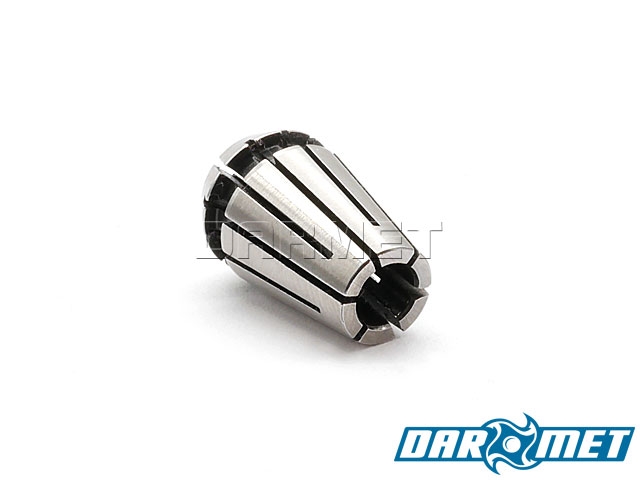

- Tulejka zaciskowa ER do narzędzi z chwytem walcowym.

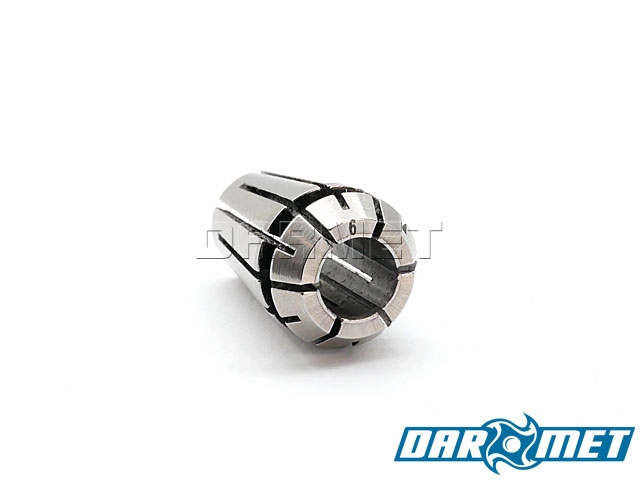

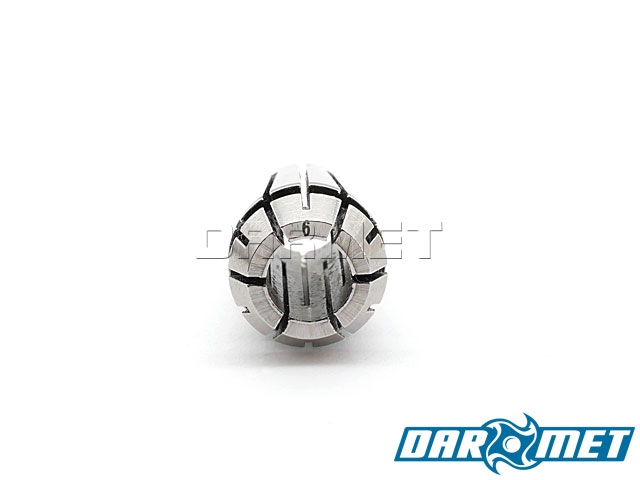

- Widoczne oznaczenie na czole tulejki.
- Koszyczek kompatybilny z nakrętkami ER.
- Rowki pozwalają na sprężynowanie tulejki, pokręcanie nakrętką powoduje zwężanie i rozszerzanie otworu.
- Zakres mocowania: 6,0 - 5,6 mm
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d | 6,0 mm |
| D | 11,0 mm |
| D1 | 11,5 mm |
| D2 | 9,5 mm |
| L | 18,0 mm |
| L1 | 3,8 mm |
| L2 | 2,5 mm |
| L3 | 2,0 mm |
Montaż tulejek w nakrętkach:
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
Maksymalne średnice mocowania w zależności od typu tulejki ER:
Czy wiesz, że ...?
W 1972 roku Fritz Weber, założyciel Rego-Fix, stworzył i opatentował tulejkę zaciskową ER. Konstrukcja ta jest modyfikacją wcześniej popularnej tulei zaciskowej E, wykorzystując ten sam stożek, ale po prostu dodając rowek. Według Richarda Webera, prezesa i dyrektora generalnego Rego-Fix, tuleja zaciskowa E była dość łatwa do wciśnięcia, ale jej wyciągnięcie to już inna historia. „Ludzie uderzali młotkiem we wrzeciono, aby wyskoczyła- nie jest to najlepszy sposób na traktowanie sprzętu”. W 1980 roku firma oficjalnie przyjęła nazwę Rego-Fix, używając słów „Rego” od miasta, w którym powstała, oraz „Fix” oznaczającego po prostu naprawianie rzeczy. R w nazwie „ER” oznacza Rego-Fix, reprezentując modyfikację firmy do projektu tulejki zaciskowej E.
