Opis produktu
Właściwości i zastosowanie:

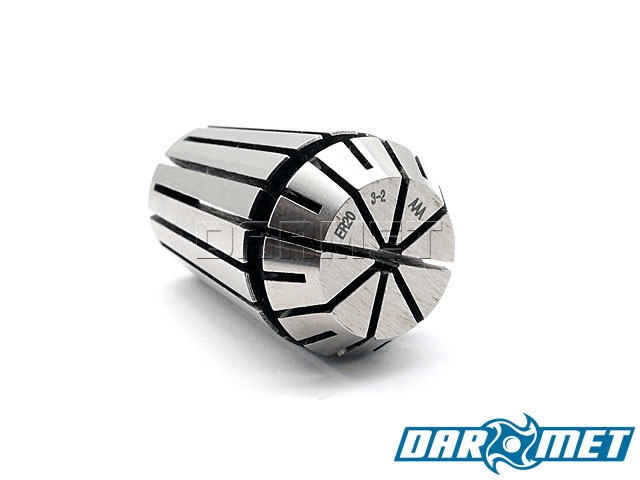

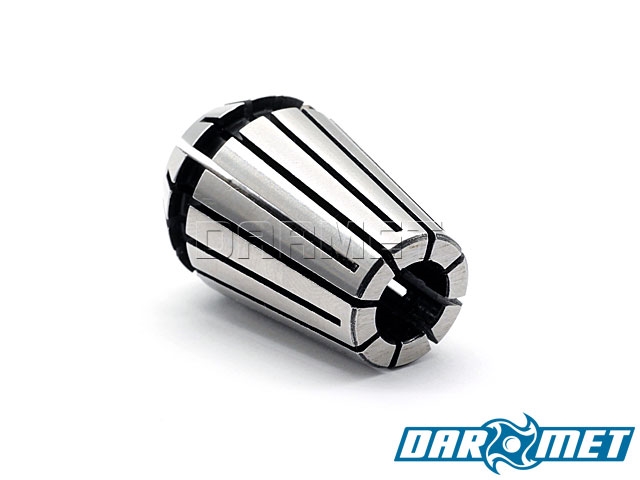

- Tulejka zaciskowa ER do narzędzi z chwytem walcowym.

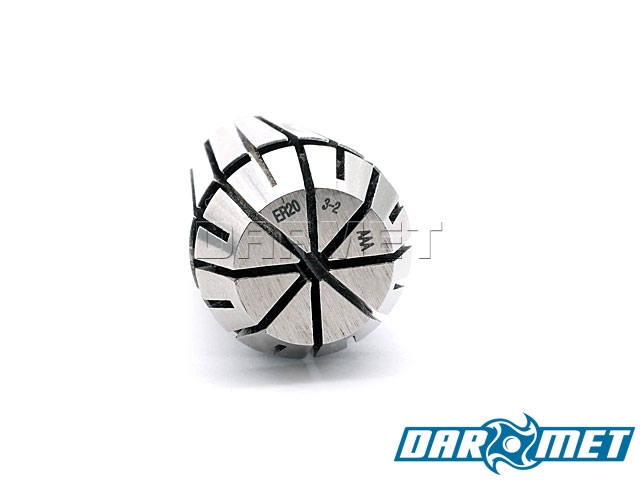

- Widoczne oznaczenie na czole tulejki.
- Koszyczek kompatybilny z nakrętkami ER.
- Rowki pozwalają na sprężynowanie tulejki, pokręcanie nakrętką powoduje zwężanie i rozszerzanie otworu.
- Zakres mocowania: 3,0 - 2,1 mm.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d | 3,0 | mm |
| D | 20,0 | mm |
| D1 | 21,0 | mm |
| D2 | 17,4 | mm |
| L | 31,5 | mm |
| L1 | 6,36 | mm |
| L2 | 4,8 | mm |
| L3 | 2,8 | mm |
Montaż tulejek w nakrętkach:
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
Maksymalne średnice mocowania w zależności od typu tulejki ER:
