Opis produktu
Właściwości i zastosowanie:

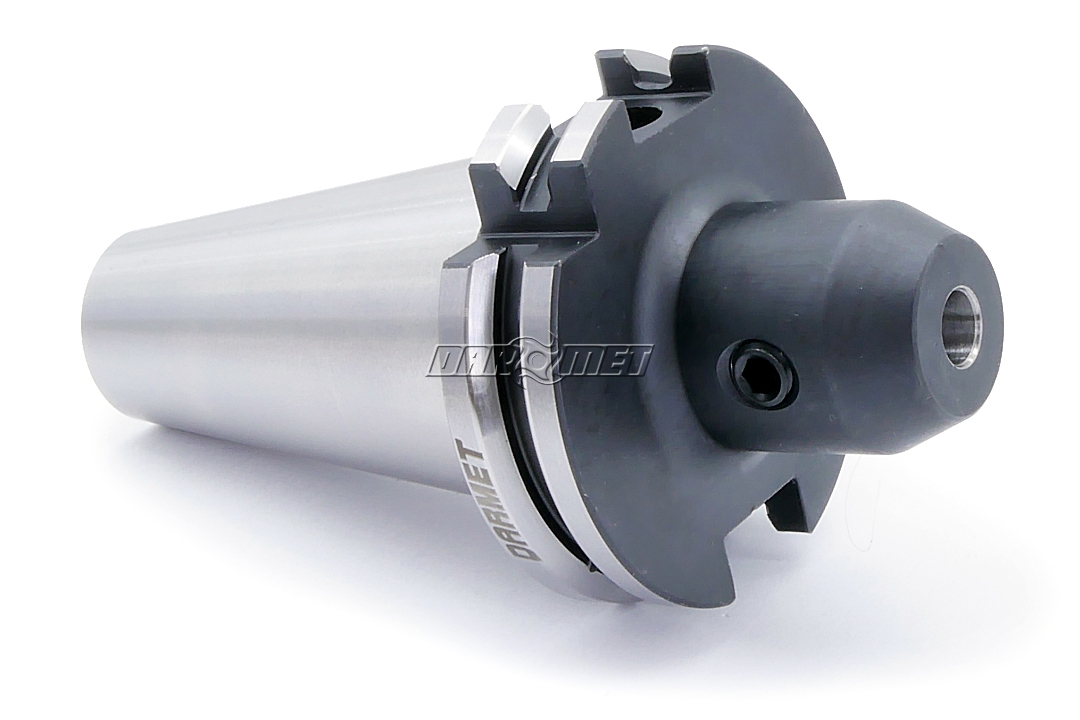

- Oprawka zaciskowa Weldon do narzędzi z chwytem walcowym.
- Uchwyt stożkowy wg DIN 69871 (DIN40) zakończony gwintem wewnętrznym M16 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.

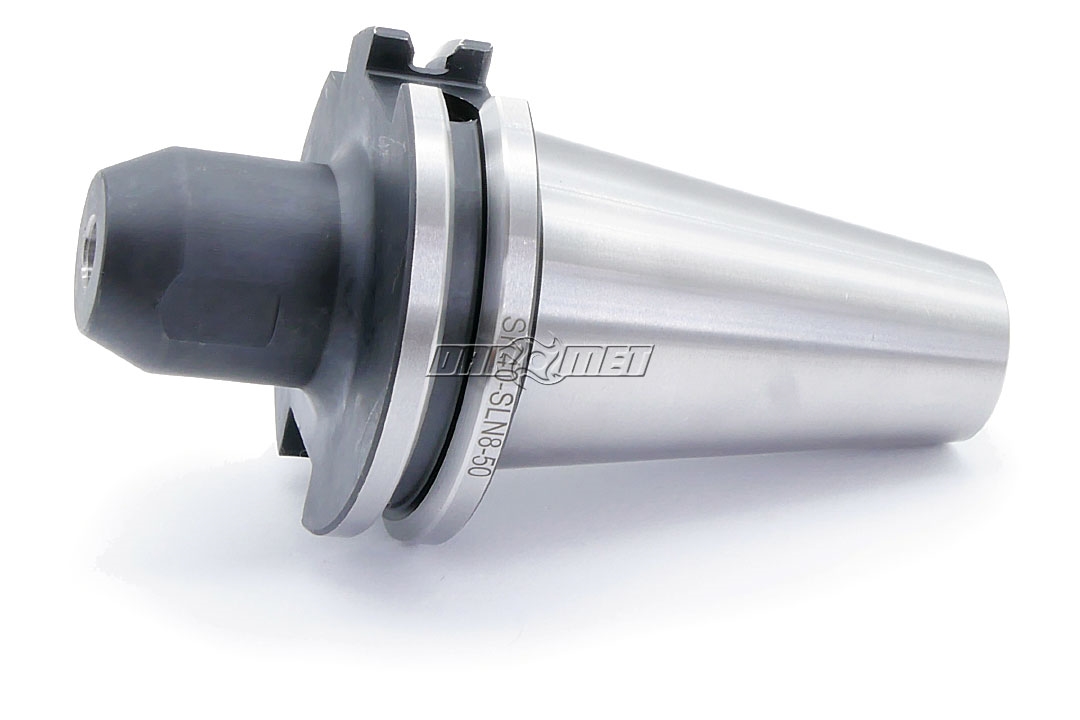

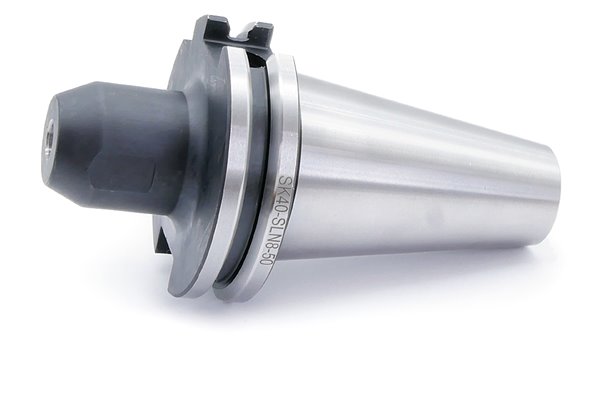

- Szybkie rozpoznanie i wybór oprawki możliwe dzięki oznaczeniu znajdującym się na kołnierzu.
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.

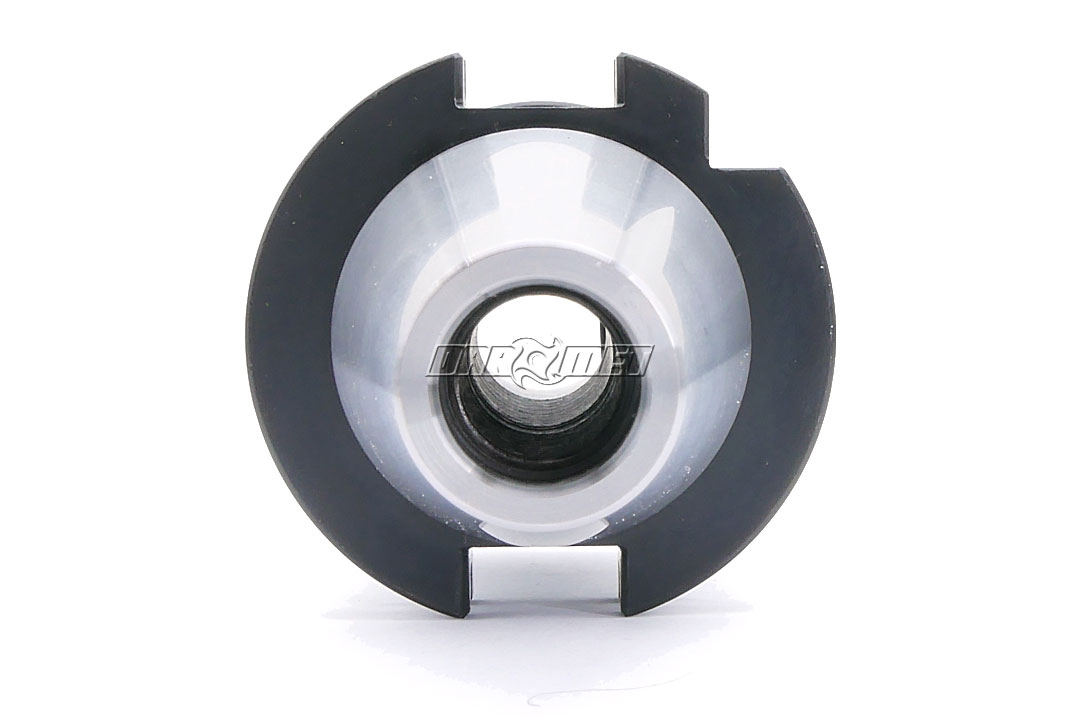

- Stożek zewnętrzny i otwór wewnętrzny szlifowany.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa.
- Produkt wykonany w 100% w Polsce.

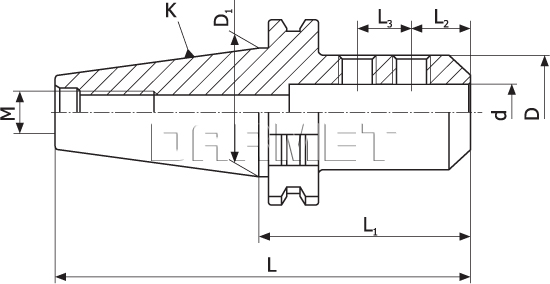

Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN69871) | SK40 |
| d | 8 mm |
| D | 28 mm |
| D1 | 44,45 mm |
| L | 115,4 mm |
| L1 | 50 mm |
| L2 | 18 mm |
| L3 | - |
| Gwint | M16 |
| Waga | 1,0 kg |
Czy wiesz, że ...?
Zimą 1918 roku Carl A. Bergstrom otworzył firmę Weldon Tool Co. w Cleveland. Pracując w swoim sklepie na szczycie Blackstone Building, opracował nowy rodzaj frezów trzpieniowych, z rowkiem spiralnym 30°. Narzędzie cięło jak szalone. Jednak Bergstrom szybko zdał sobie sprawę, że jego uchwyt narzędziowy nie ma wystarczającej siły chwytania, aby utrzymać frez walcowo-czołowy, ponieważ obracał się on w uchwycie. W furii chwycił to nowomodne narzędzie i zeszlifował na płasko kawałek powierzchni na jego boku, dając śrubie mocującej możliwość dociśnięcia narzędzia w gnieździe oprawki. Tak właśnie Bergstrom wynalazł trzpień z chwytem Weldon.
