Opis produktu
"Wykorzystaj w pełni potencjał swojej maszyny za pomocą specjalistycznych, odpowiednio dobranych oprawek."
Właściwości i zastosowanie:

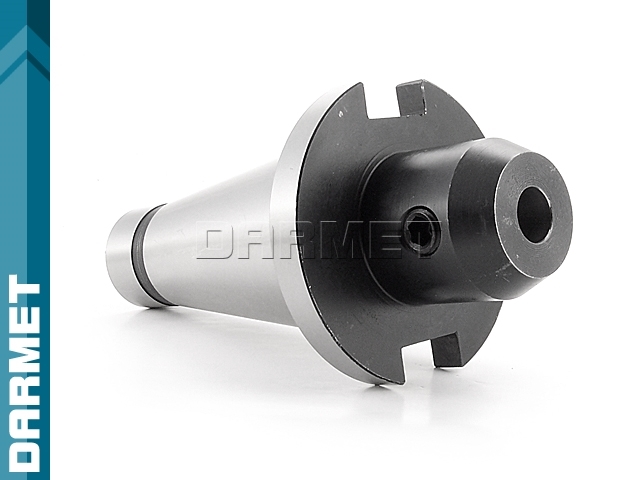

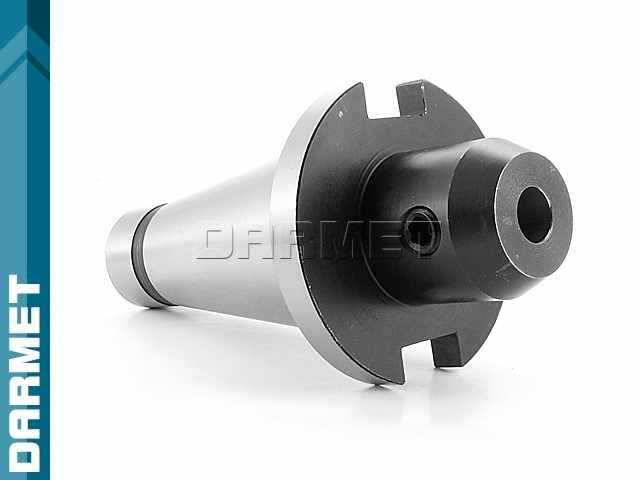

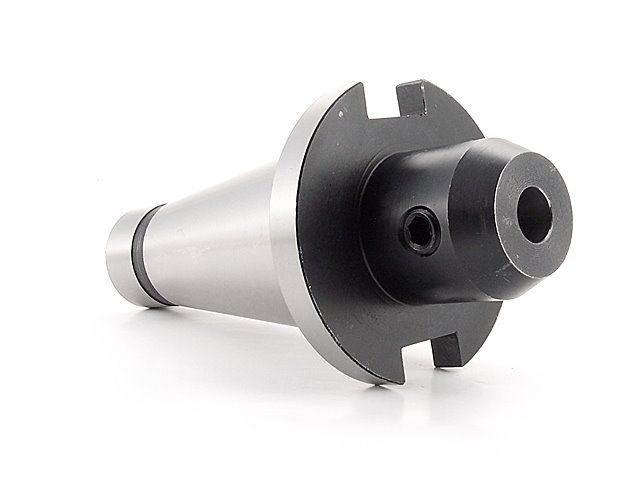

- Uchwyt stożkowy wg DIN 2080 SK50 zakończony gwintem wewnętrznym M24 stosuje się w maszynach konwencjonalnych z ręczną wymianą narzędzi.
- Oprawka frezarska Weldon do narzędzi z chwytem walcowym, głównie frezów.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć może podstawa montażowa (nie wchodzi w skład zestawu).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN2080) | ISO50 |
| D1 | 69,85 mm |
| D | 48 mm |
| d | 16 mm |
| L | 189,8 mm |
| L1 | 63 mm |
| Gwint | M24 |
| Waga | 3,0 kg |
Czy wiesz, że ...?
Zimą 1918 roku Carl A. Bergstrom otworzył firmę Weldon Tool Co. w Cleveland. Pracując w swoim sklepie na szczycie Blackstone Building, opracował nowy rodzaj frezów trzpieniowych, z rowkiem spiralnym 30°. Narzędzie cięło jak szalone. Jednak Bergstrom szybko zdał sobie sprawę, że jego uchwyt narzędziowy nie ma wystarczającej siły chwytania, aby utrzymać frez walcowo-czołowy, ponieważ obracał się on w uchwycie. W furii chwycił to nowomodne narzędzie i zeszlifował na płasko kawałek powierzchni na jego boku, dając śrubie mocującej możliwość dociśnięcia narzędzia w gnieździe oprawki. Tak właśnie Bergstrom wynalazł trzpień z chwytem Weldon.
Zimą 1918 roku Carl A. Bergstrom otworzył firmę Weldon Tool Co. w Cleveland. Pracując w swoim sklepie na szczycie Blackstone Building, opracował nowy rodzaj frezów trzpieniowych, z rowkiem spiralnym 30°. Narzędzie cięło jak szalone. Jednak Bergstrom szybko zdał sobie sprawę, że jego uchwyt narzędziowy nie ma wystarczającej siły chwytania, aby utrzymać frez walcowo-czołowy, ponieważ obracał się on w uchwycie. W furii chwycił to nowomodne narzędzie i zeszlifował na płasko kawałek powierzchni na jego boku, dając śrubie mocującej możliwość dociśnięcia narzędzia w gnieździe oprawki. Tak właśnie Bergstrom wynalazł trzpień z chwytem Weldon.
Informacje techniczne: chwyt ISO (DIN2080)
