Opis produktu
Właściwości i zastosowanie:

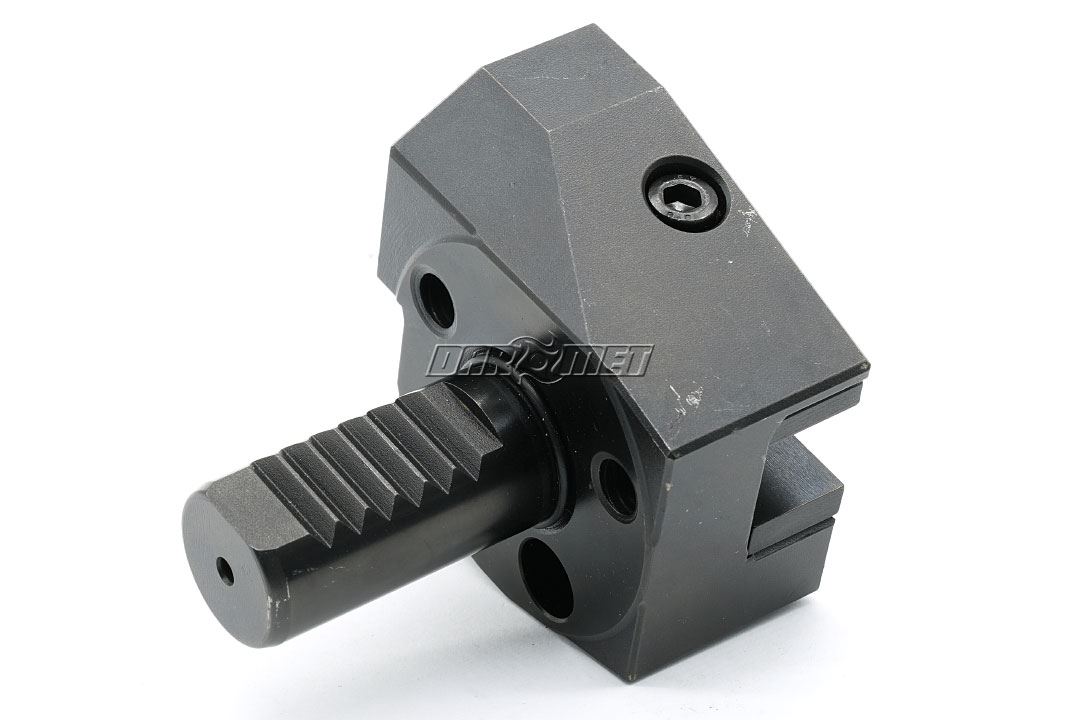

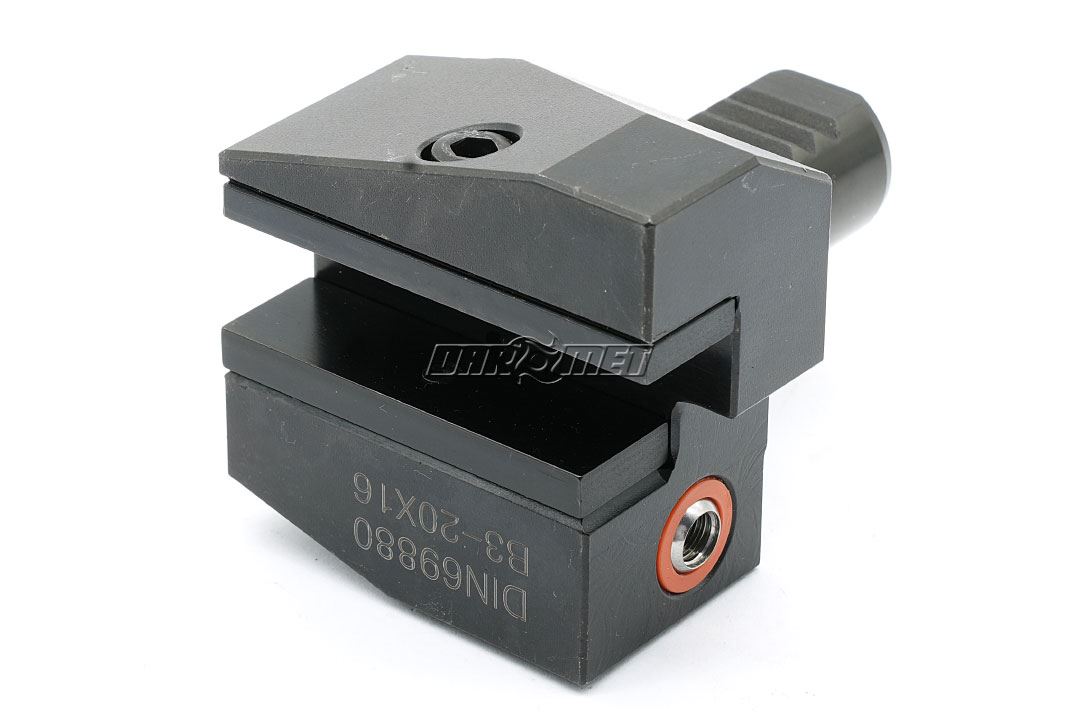

- Oprawka narzędziowa do noży tokarskich o wysokości trzonka 16 mm, typ B3 odwrócona poprzeczna, prawa, krótka.
- Trzonek VDI z oringiem.
- System chłodzenia: zewnętrzny i wewnętrzny.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.

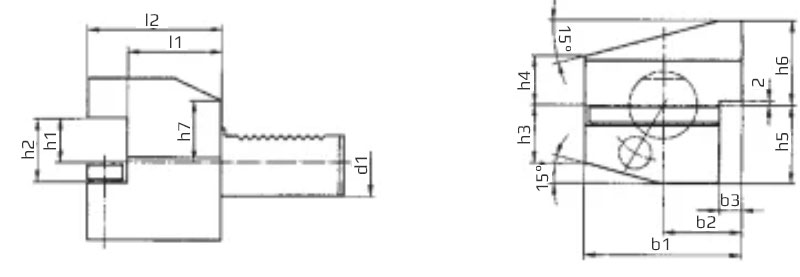

Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 20 mm |
| b1 | 55 mm |
| b2 | 30 mm |
| b3 | 7 mm |
| h1 | 16 mm |
| h2 | 22 mm |
| h3 | 19 mm |
| h4 | 19 mm |
| h5 | 25 mm |
| h6 | 30 mm |
| h7 | 23 mm |
| l1 | 16 mm |
| l2 | 30 mm |
