Opis produktu
Właściwości i zastosowanie:

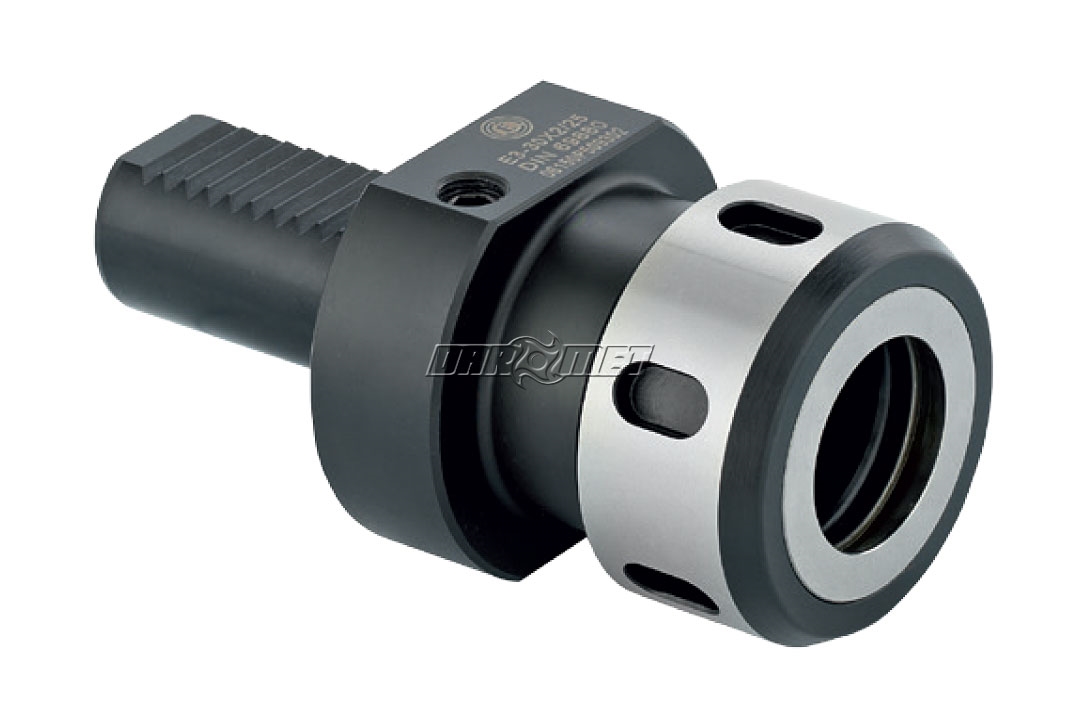

- Oprawka narzędziowa do tulejek zaciskowych EO16 (DIN 6388B).
- Narzędzie z chwytem VDI (DIN 69880).
- Narzędzie wykonane z hartowanej stali o twardości HRC 52 ± 2.
- Powierzchnia zębów oraz wałka szlifowana (Ra 0,3).
- Oprawki narzędziowe posiadają gwint do zewnętrznego chłodziwa.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 x d2 | 20 mm x EO 16 |
| A | 57 mm |
| L2 | 51 mm |
| L3 | 18 mm |
| h1 | 23 mm |
| h2 | 23 mm |
| d6 | 50 mm |
| d10 | 43 mm |
| Zakres mocowania | 2 - 16 mm |
| Nr katalogowy | 209.01.16.57 |
Informacje techniczne: chwyt VDI (DIN69880)
Dostępności są informacyjne na podstawie danych z firmy EROGLU i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
