Opis produktu
Właściwości i zastosowanie:

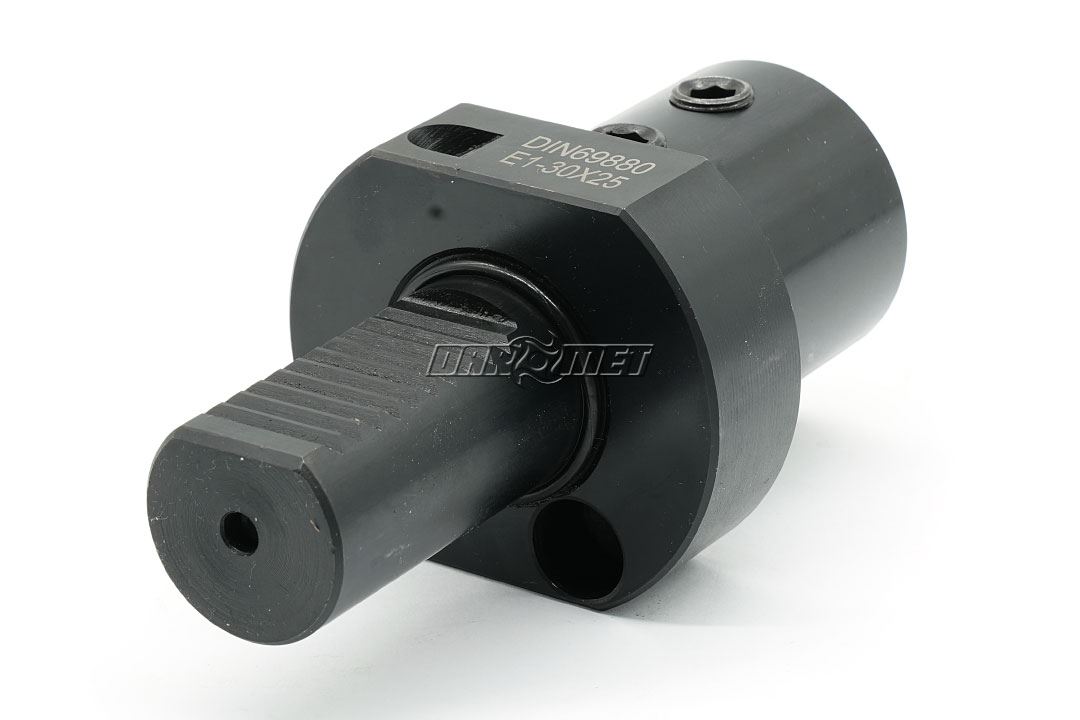

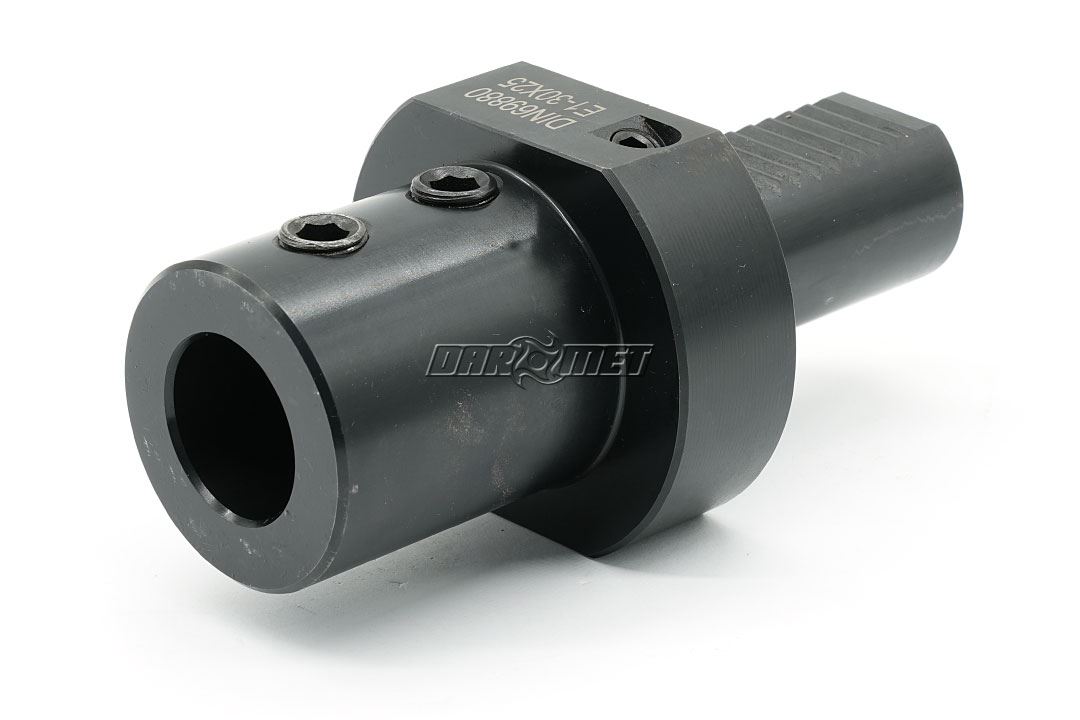

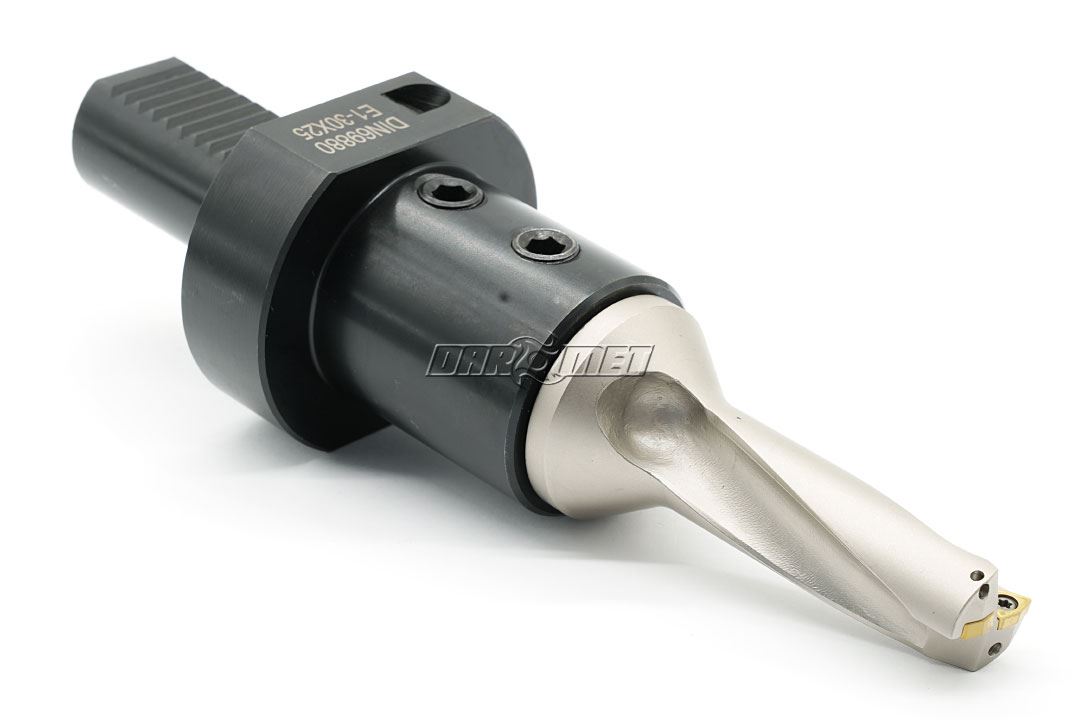

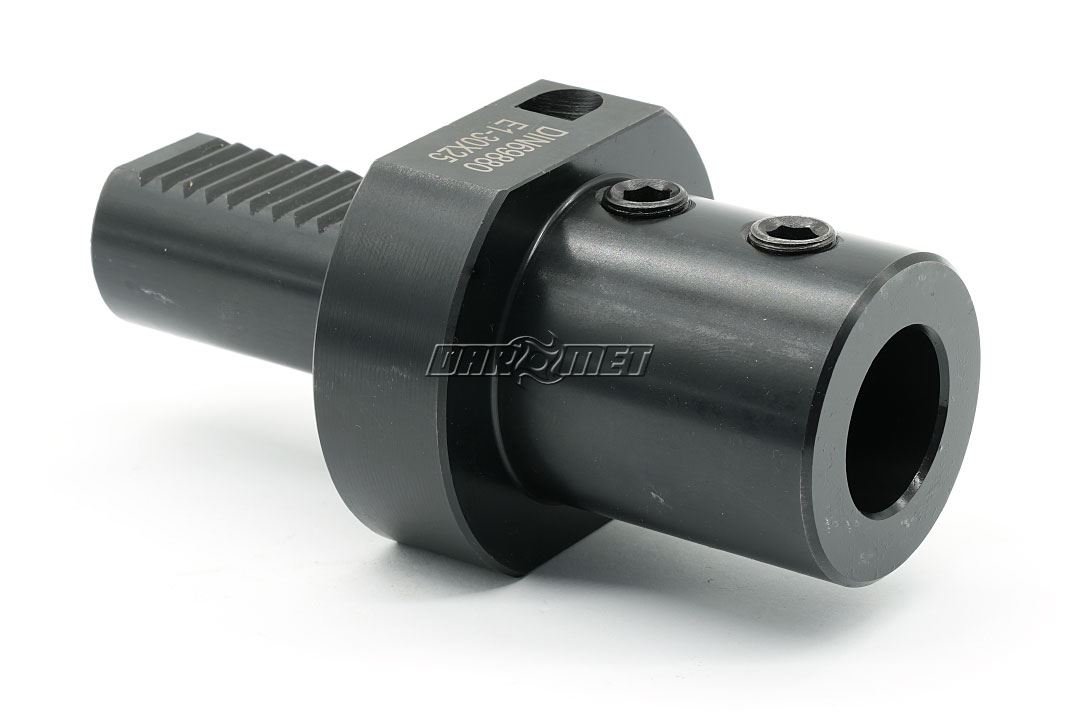

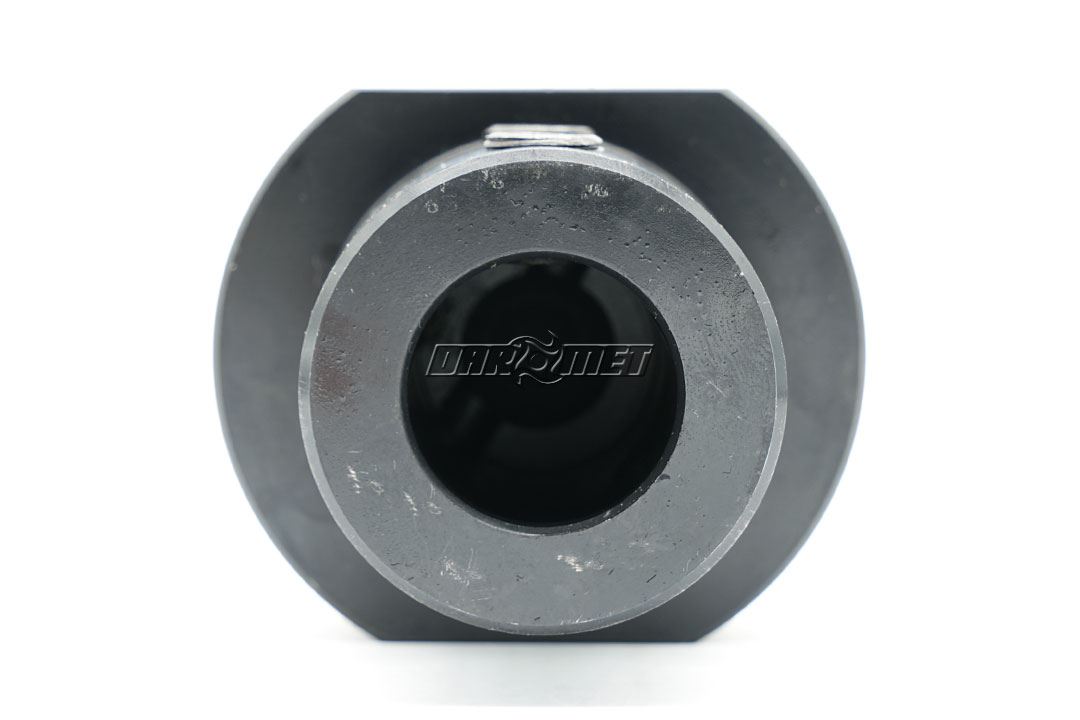

- Oprawka narzędziowa VDI do narzędzi z chwytem Weldon 25 mm np. wierteł składanych.
- Narzędzie z chwytem VDI (DIN69880).
- Trzonek VDI z oringiem.
- Chłodzenie przez kołnierz.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.

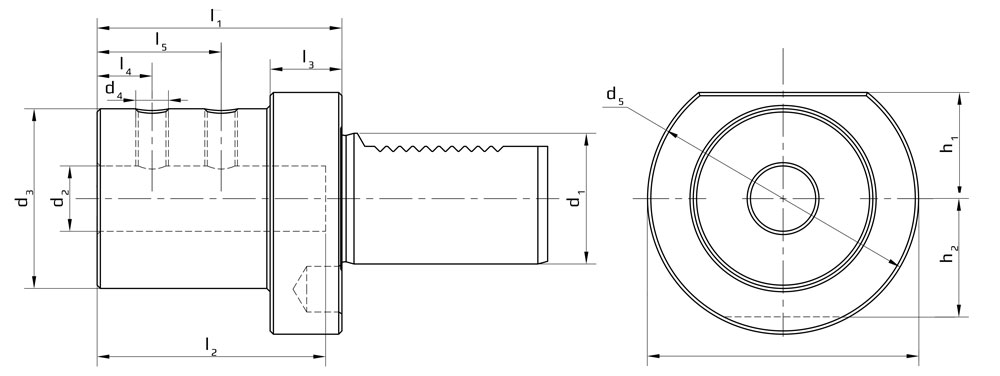

Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 x d2 | 30 x 25 mm |
| d3 | 45 mm |
| d4 | M12x1 |
| d5 | 68 mm |
| h1 | 28 mm |
| h2 | 30 mm |
| l1 | 71 mm |
| l2 | 59 mm |
| l3 | 22 mm |
| l4 | 17 mm |
| l5 | 40 mm |
Czy wiesz, że ...?
Zimą 1918 roku Carl A. Bergstrom otworzył firmę Weldon Tool Co. w Cleveland. Pracując w swoim sklepie na szczycie Blackstone Building, opracował nowy rodzaj frezów trzpieniowych, z rowkiem spiralnym 30°. Narzędzie cięło jak szalone. Jednak Bergstrom szybko zdał sobie sprawę, że jego uchwyt narzędziowy nie ma wystarczającej siły chwytania, aby utrzymać frez walcowo-czołowy, ponieważ obracał się on w uchwycie. W furii chwycił to nowomodne narzędzie i zeszlifował na płasko kawałek powierzchni na jego boku, dając śrubie mocującej możliwość dociśnięcia narzędzia w gnieździe oprawki. Tak właśnie Bergstrom wynalazł trzpień z chwytem Weldon.
Zimą 1918 roku Carl A. Bergstrom otworzył firmę Weldon Tool Co. w Cleveland. Pracując w swoim sklepie na szczycie Blackstone Building, opracował nowy rodzaj frezów trzpieniowych, z rowkiem spiralnym 30°. Narzędzie cięło jak szalone. Jednak Bergstrom szybko zdał sobie sprawę, że jego uchwyt narzędziowy nie ma wystarczającej siły chwytania, aby utrzymać frez walcowo-czołowy, ponieważ obracał się on w uchwycie. W furii chwycił to nowomodne narzędzie i zeszlifował na płasko kawałek powierzchni na jego boku, dając śrubie mocującej możliwość dociśnięcia narzędzia w gnieździe oprawki. Tak właśnie Bergstrom wynalazł trzpień z chwytem Weldon.
Informacje techniczne: chwyt VDI (DIN69880)
