Opis produktu

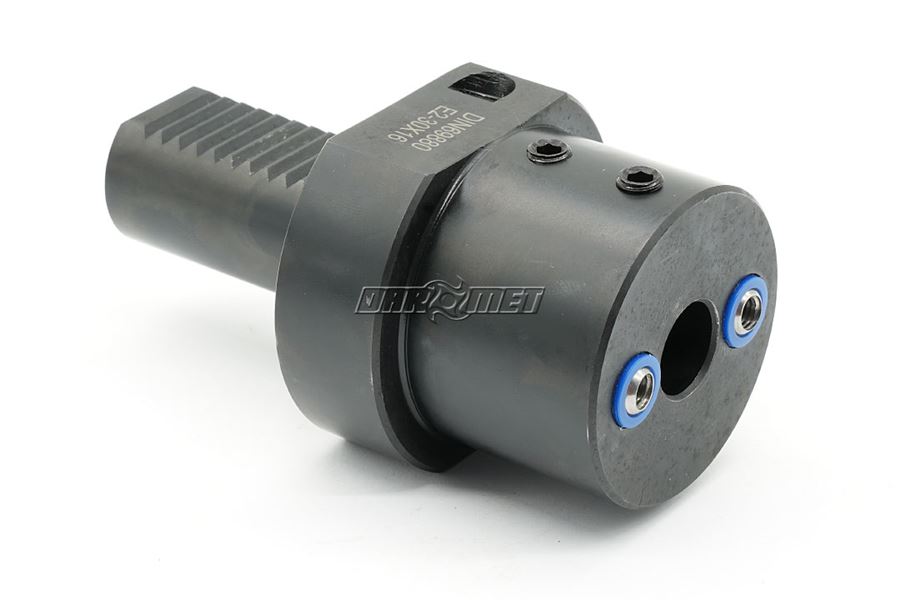

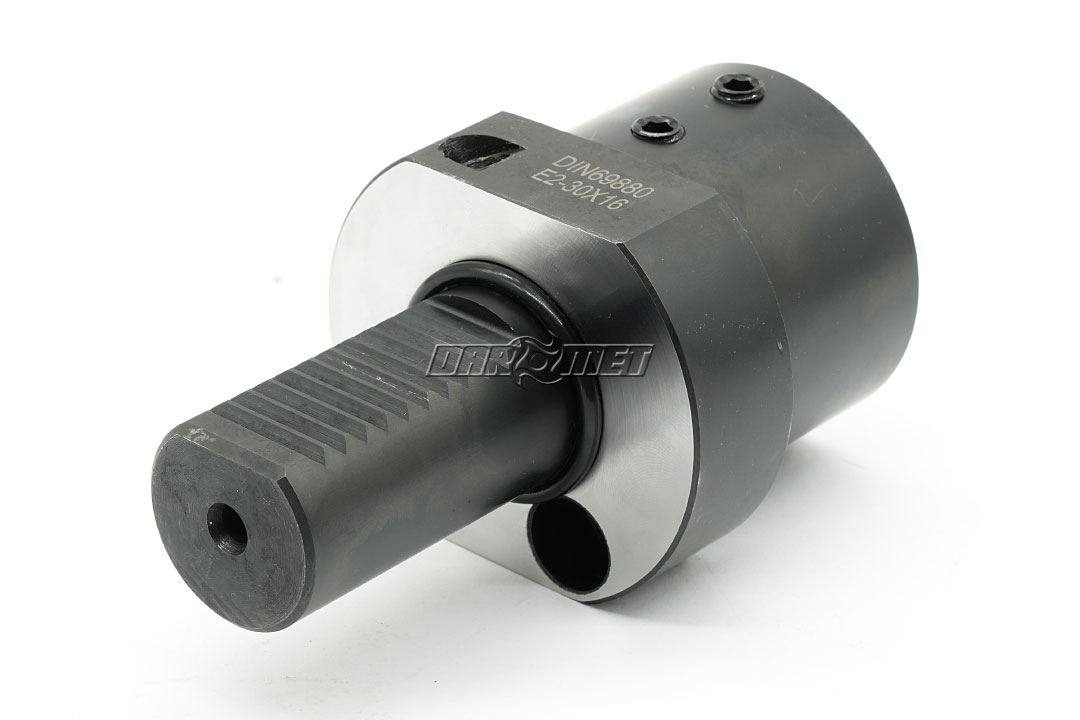

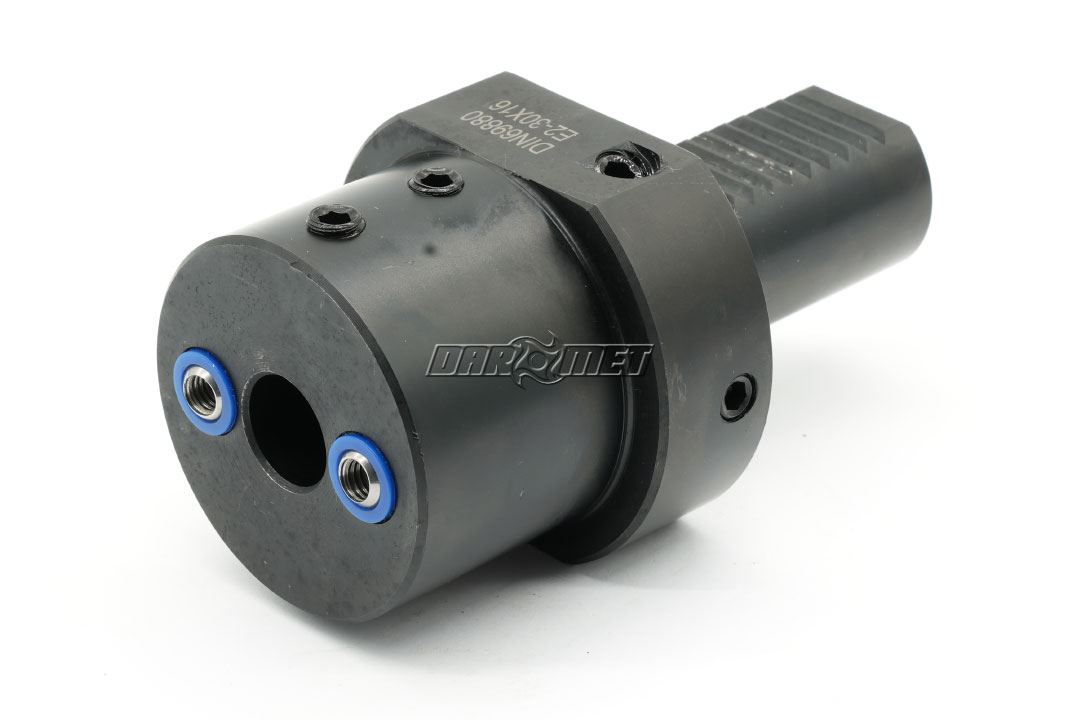

Właściwości i zastosowanie:

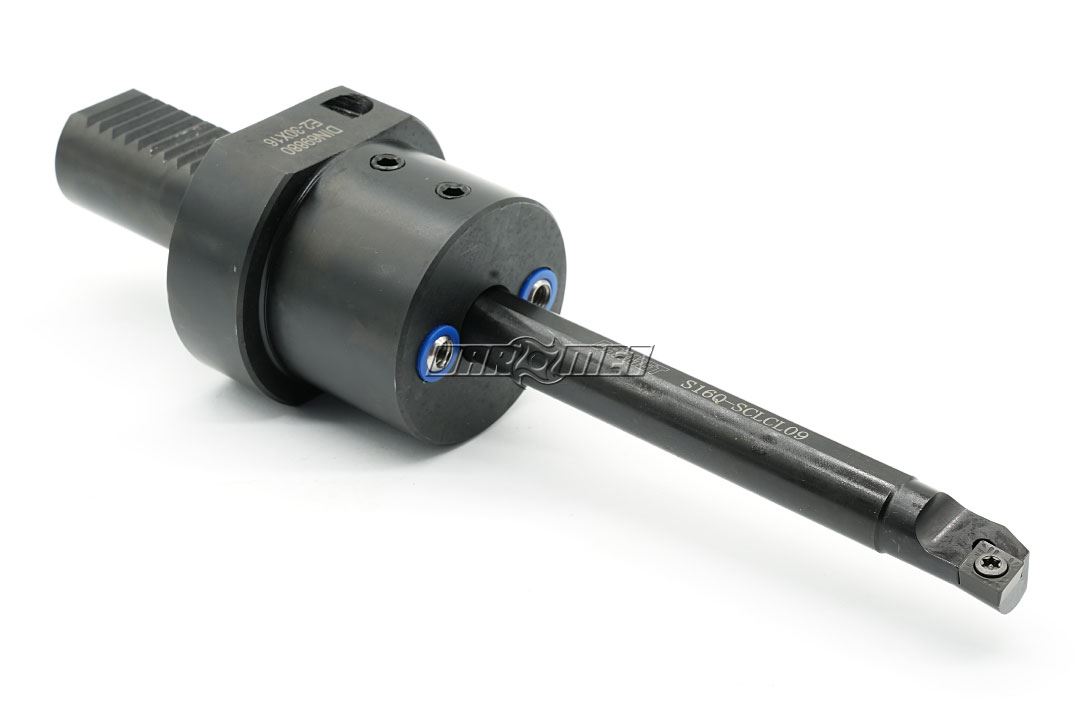

- Oprawka do narzędzi z chwytem walcowym ø12 np. noży tokarskich składanych wewnętrznych.

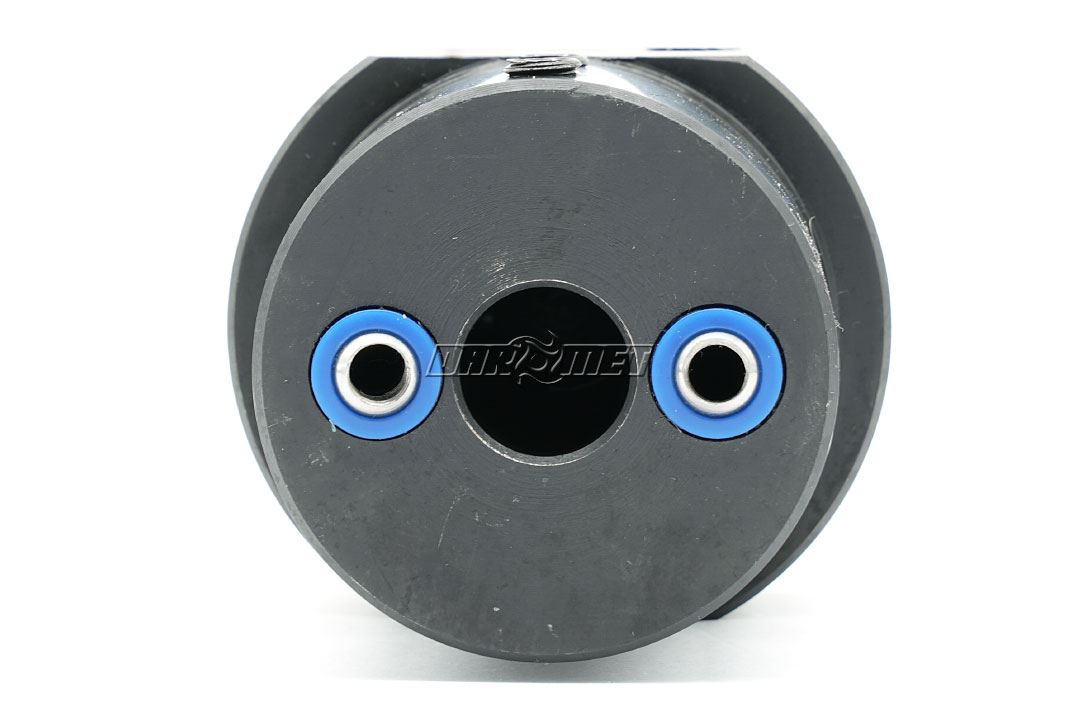

- Wewnętrzne lub zewnętrzne doprowadzenie chłodziwa.
- Trzonek VDI z oringiem.
- Oprawki posiadają ruchome dysze od czoła i gwint do zewnętrznego chłodziwa.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.
Dane techniczne:

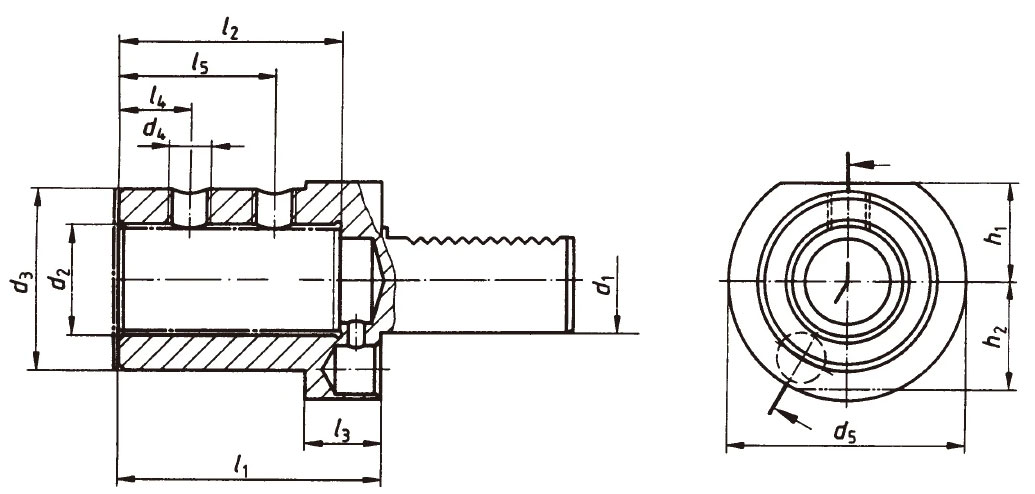

| Parametr | Wartość |
|---|---|
| d1 | 30 mm |
| d2 | 12 mm |
| d3 | 68 mm |
| d4 | 55 mm |
| d5 | M8 |
| h1 | 28 mm |
| h2 | 30 mm |
| l1 | 22 mm |
| l2 | 60 mm |
| l3 | 51 mm |
