Opis produktu
Właściwości i zastosowanie:

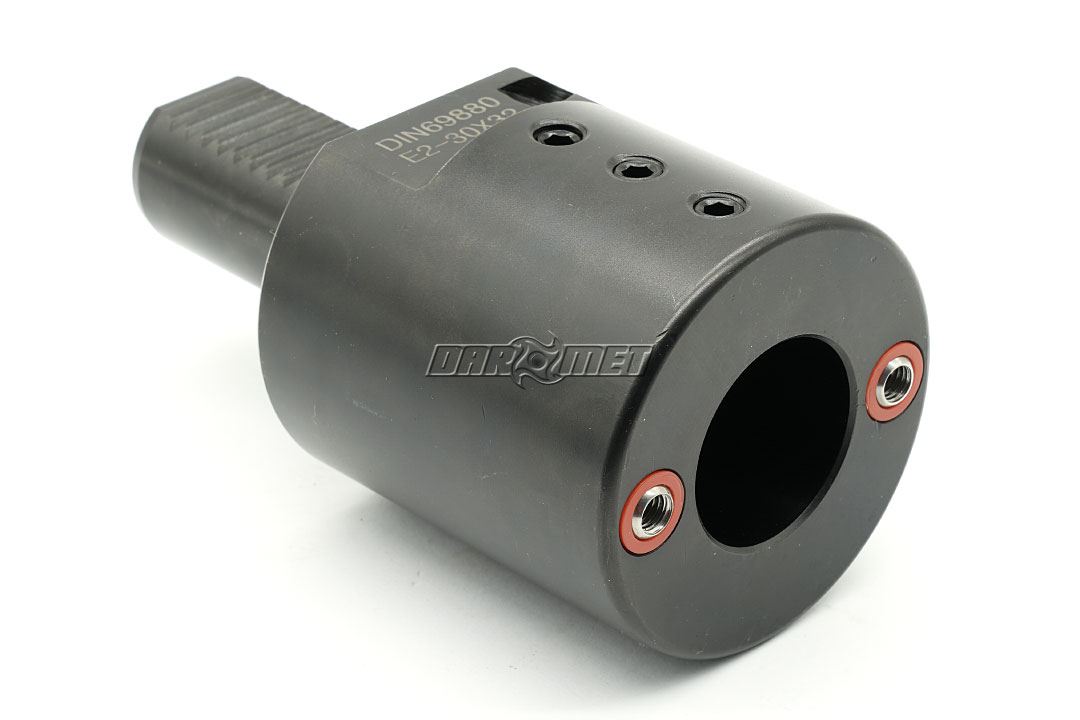

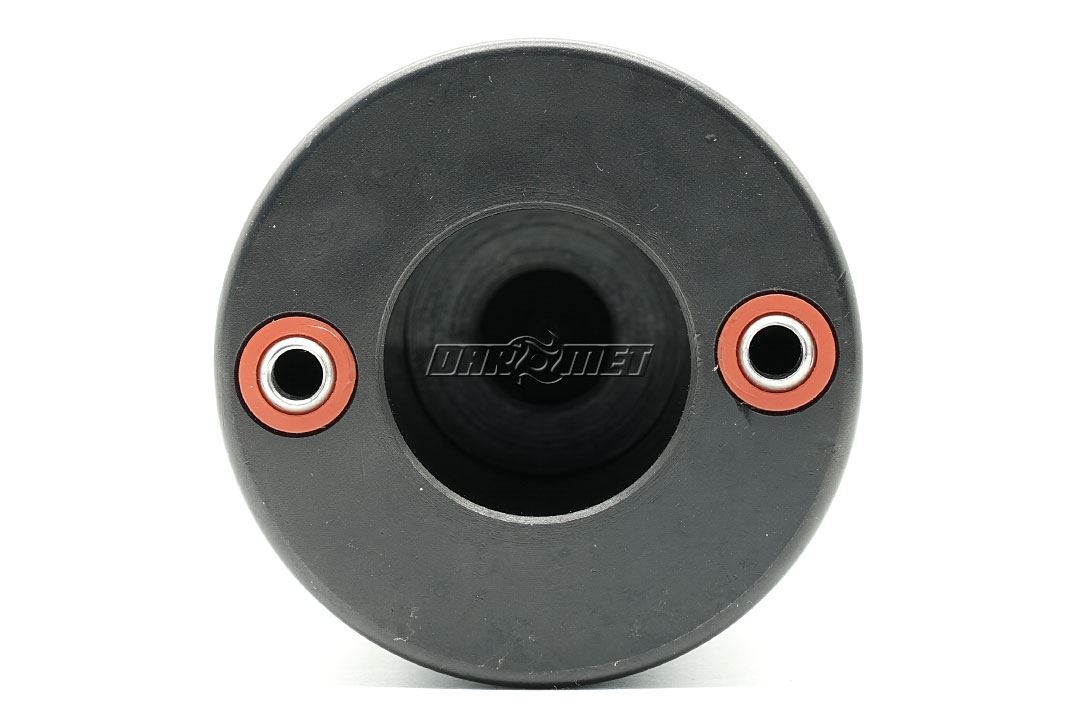

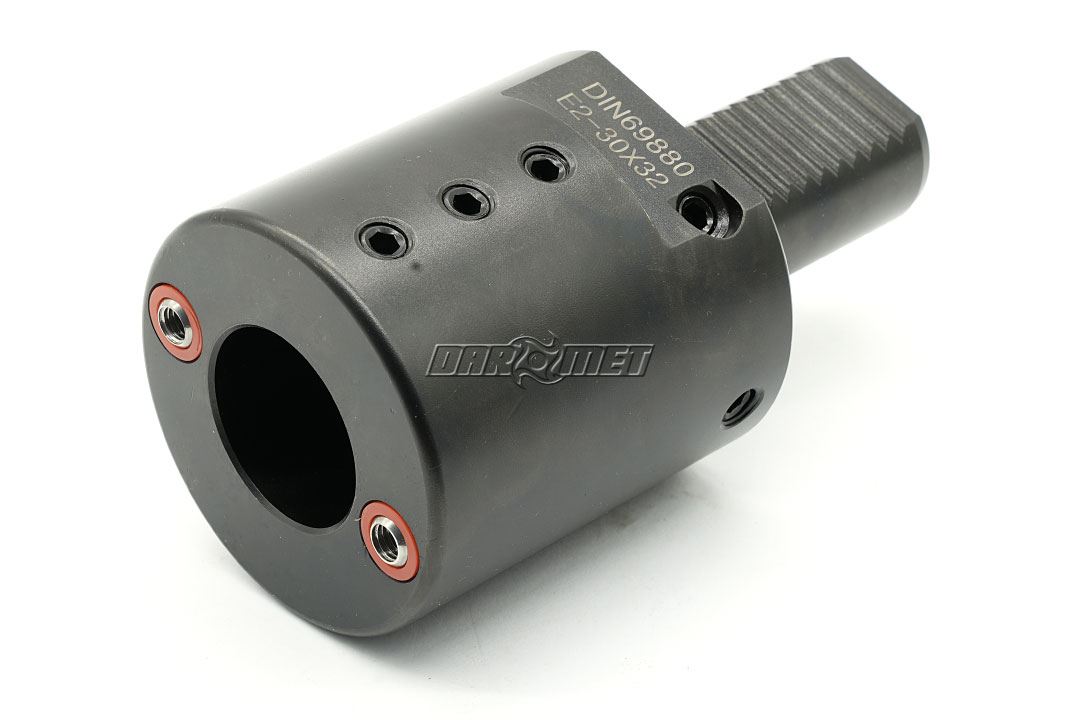

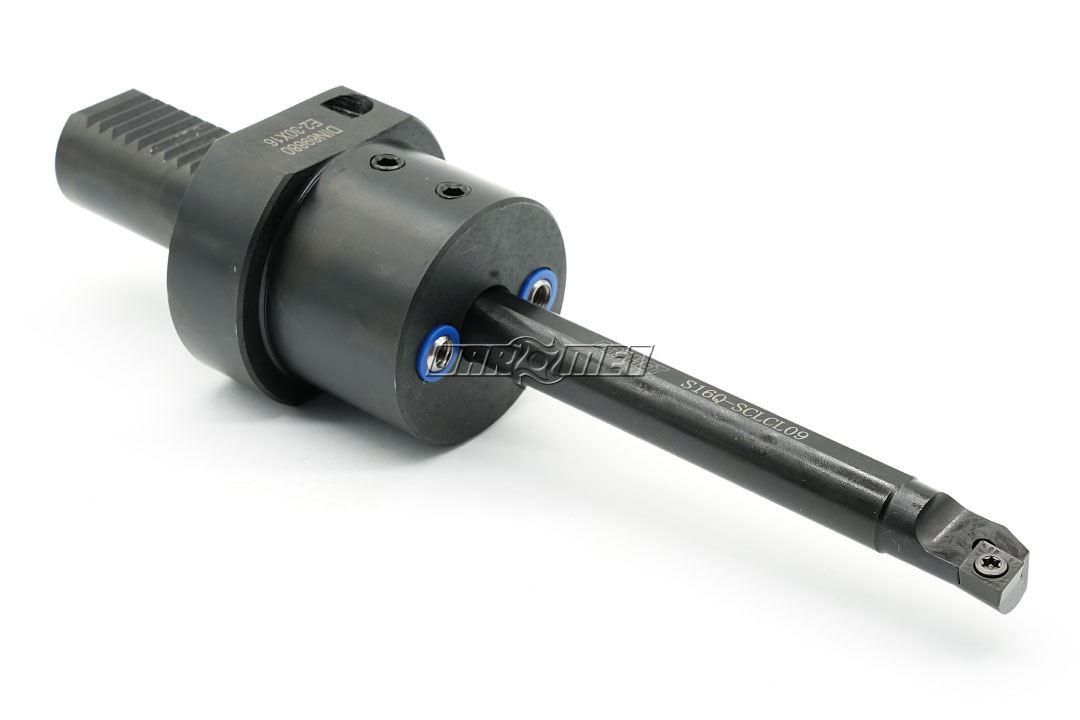

- Oprawka do narzędzi z chwytem walcowym ø32 np. noży tokarskich składanych wewnętrznych.
- Wewnętrzne lub zewnętrzne doprowadzenie chłodziwa.

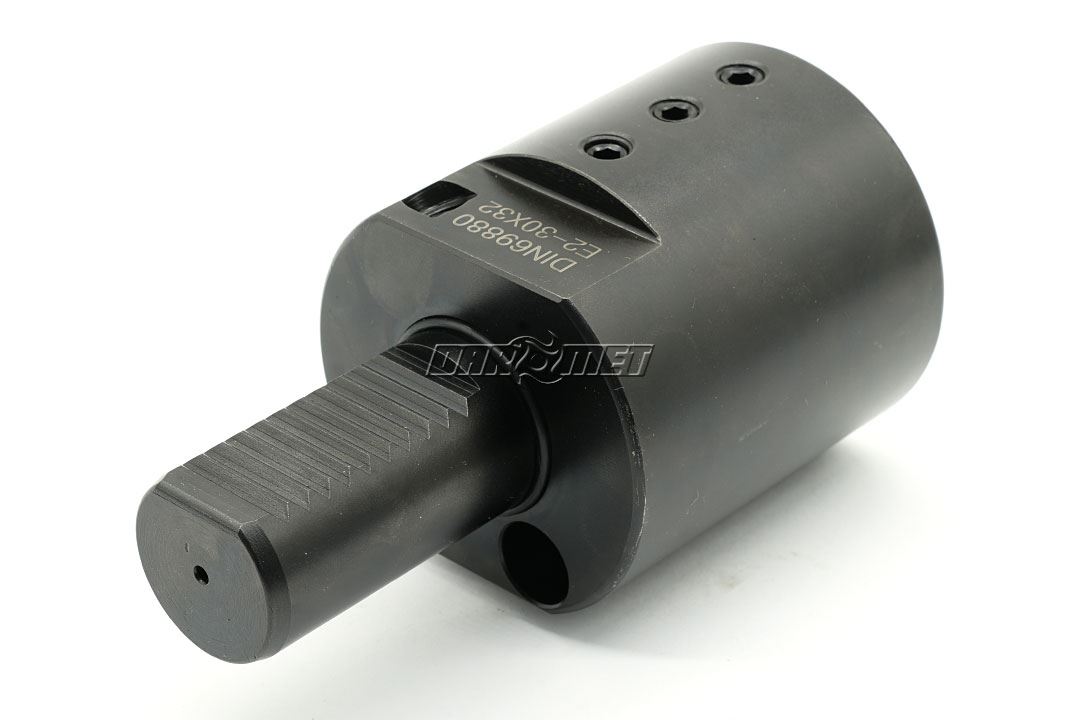

- Trzonek VDI z oringiem.
- Oprawki posiadają ruchome dysze od czoła i gwint do zewnętrznego chłodziwa.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 30 mm |
| d2 | 32 mm |
| d3 | 68 mm |
| d4 | 68 mm |
| d5 | M8 |
| h1 | 28 mm |
| h2 | 30 mm |
| l1 | 22 mm |
| l2 | 75 mm |
| l3 | 61 mm |
Informacje techniczne: chwyt VDI (DIN69880)
