Opis produktu
Właściwości i zastosowanie:

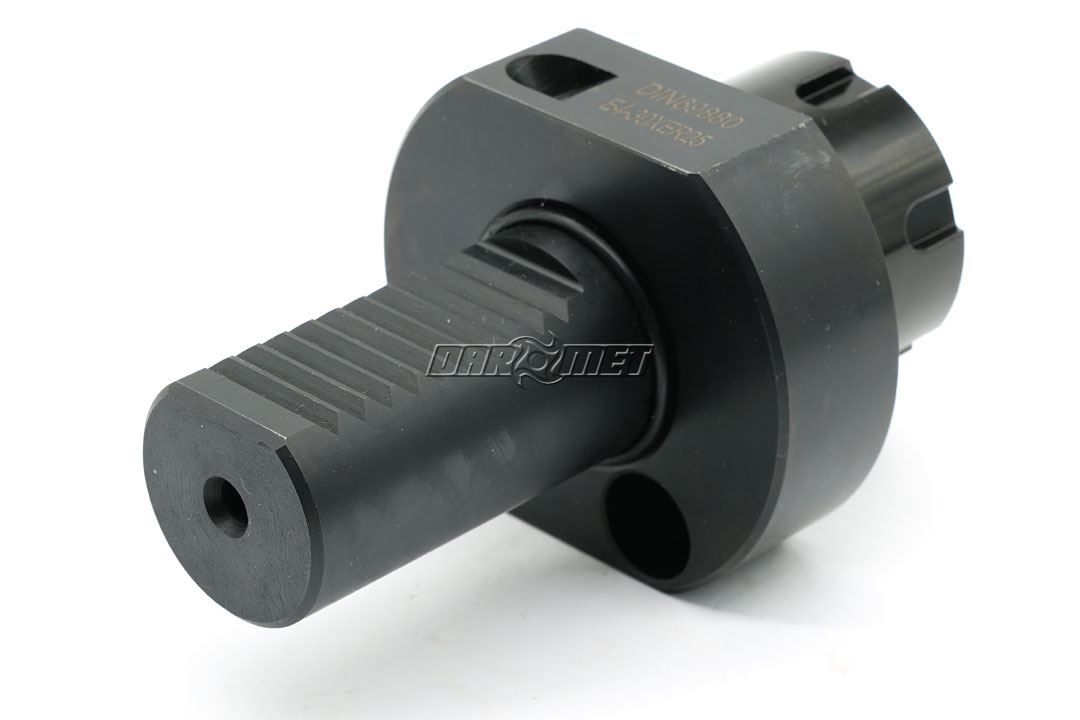

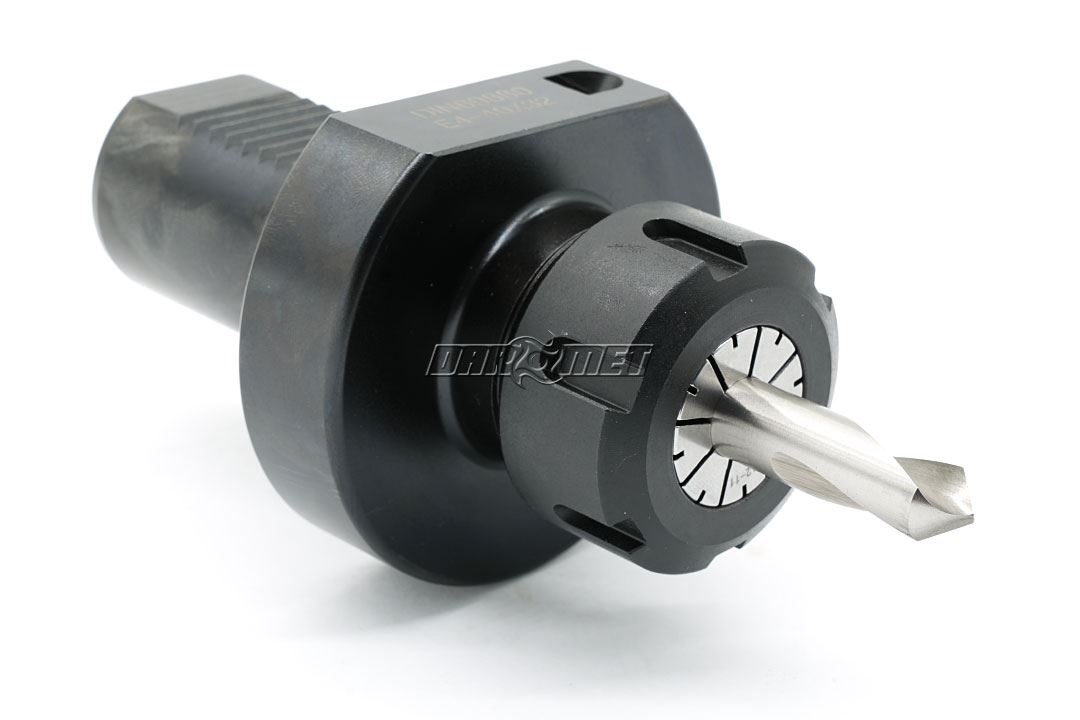

- Oprawka narzędziowa do tulejek zaciskowych ER32.
- Wewnętrzne lub zewnętrzne doprowadzenie chłodziwa.
- Trzonek VDI z oringiem.
- System chłodzenia: zewnętrzny i wewnętrzny.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 x tulejka | 30 mm x ER32 |
| d2 | 3 - 20 mm |
| d3 | 68 mm |
| d4 | 16,5 mm |
| d5 | 50 mm |
| h1 | 28 mm |
| h2 | 30 mm |
| l1 | 22 mm |
| l2 | 49,5 mm |
| l3 | 62 mm |
Informacje techniczne: chwyt VDI (DIN69880)
