Opis produktu
Właściwości i zastosowanie:

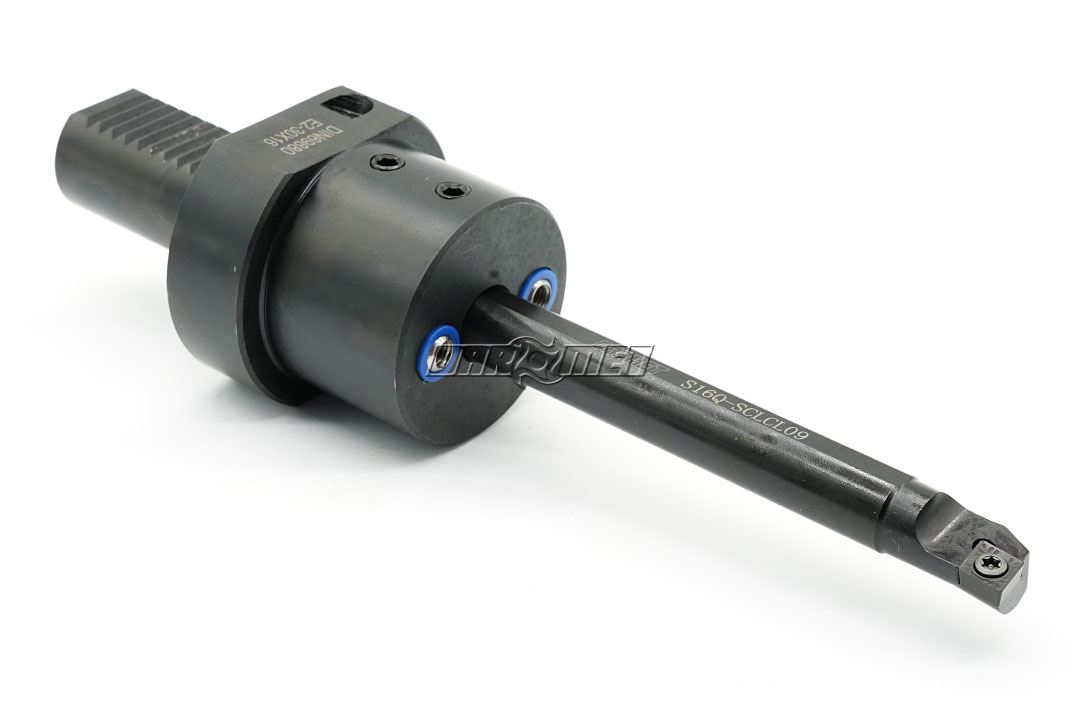

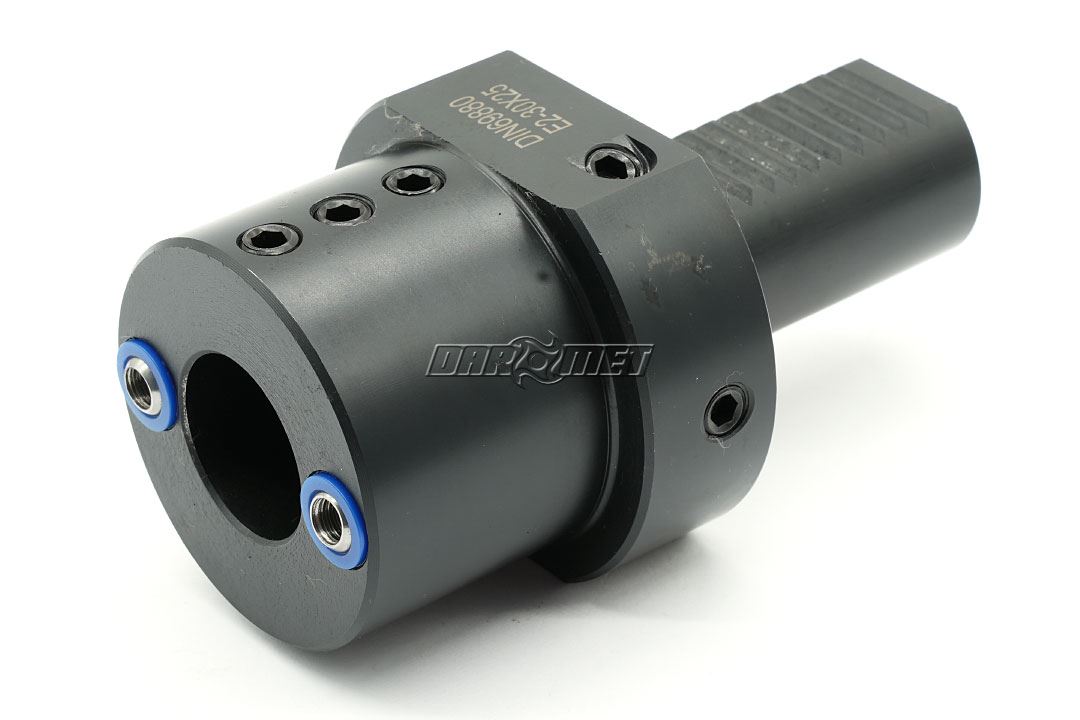

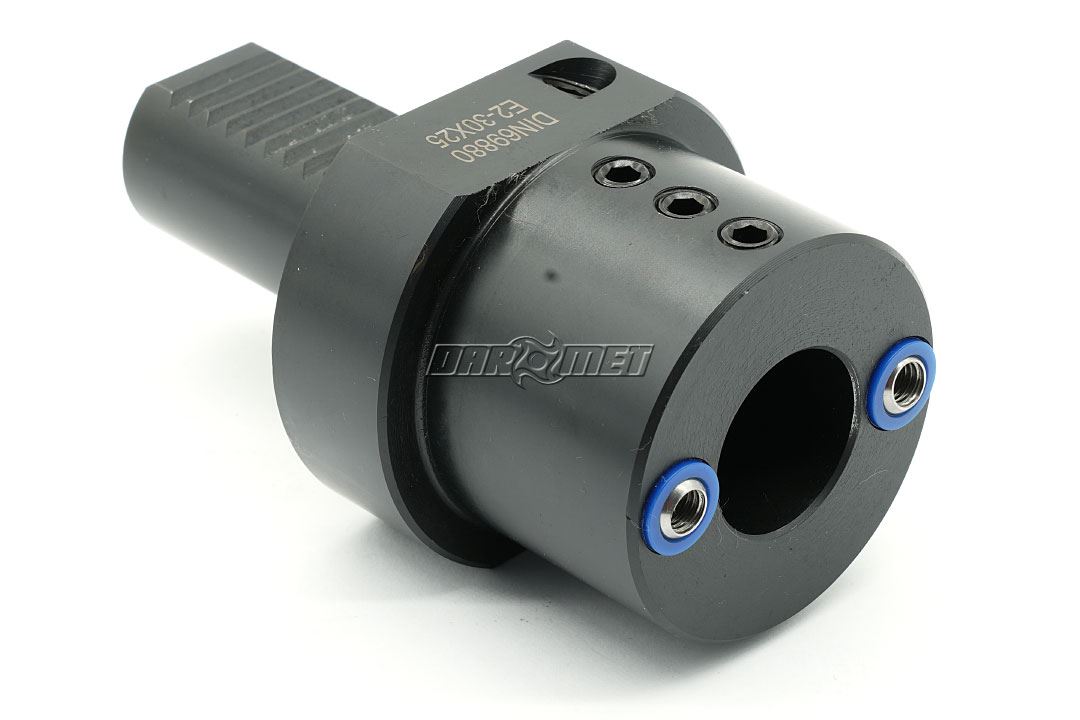

- Oprawka do narzędzi z chwytem walcowym ø20 np. noży tokarskich składanych wewnętrznych.
- Wewnętrzne lub zewnętrzne doprowadzenie chłodziwa.

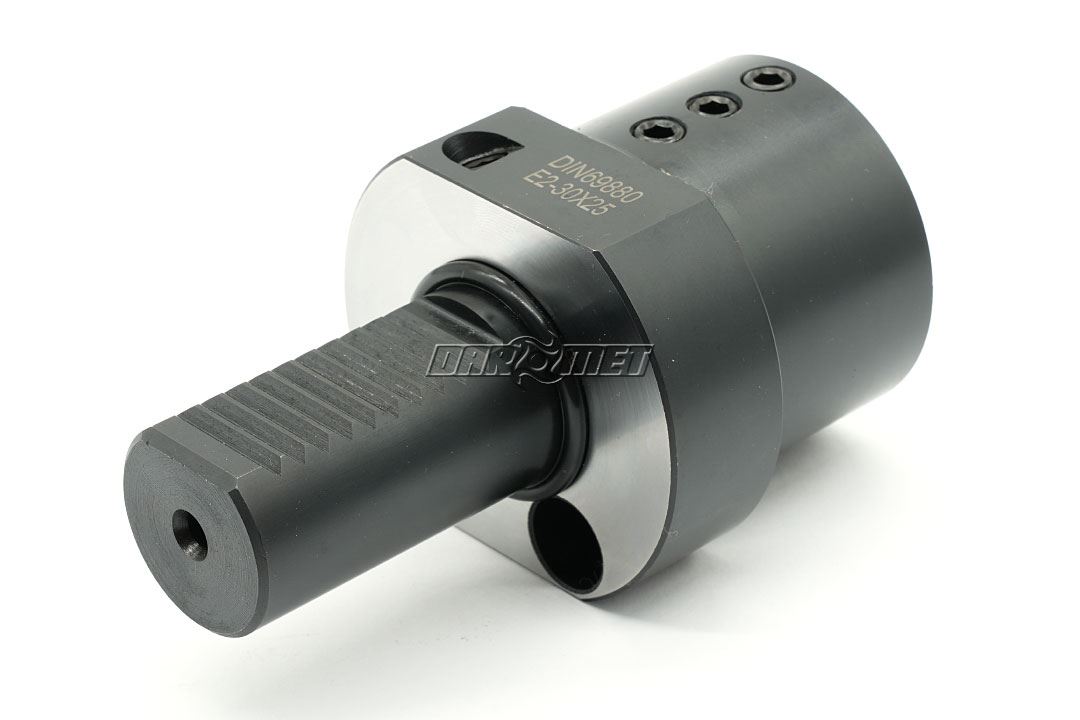

- Trzonek VDI z oringiem.

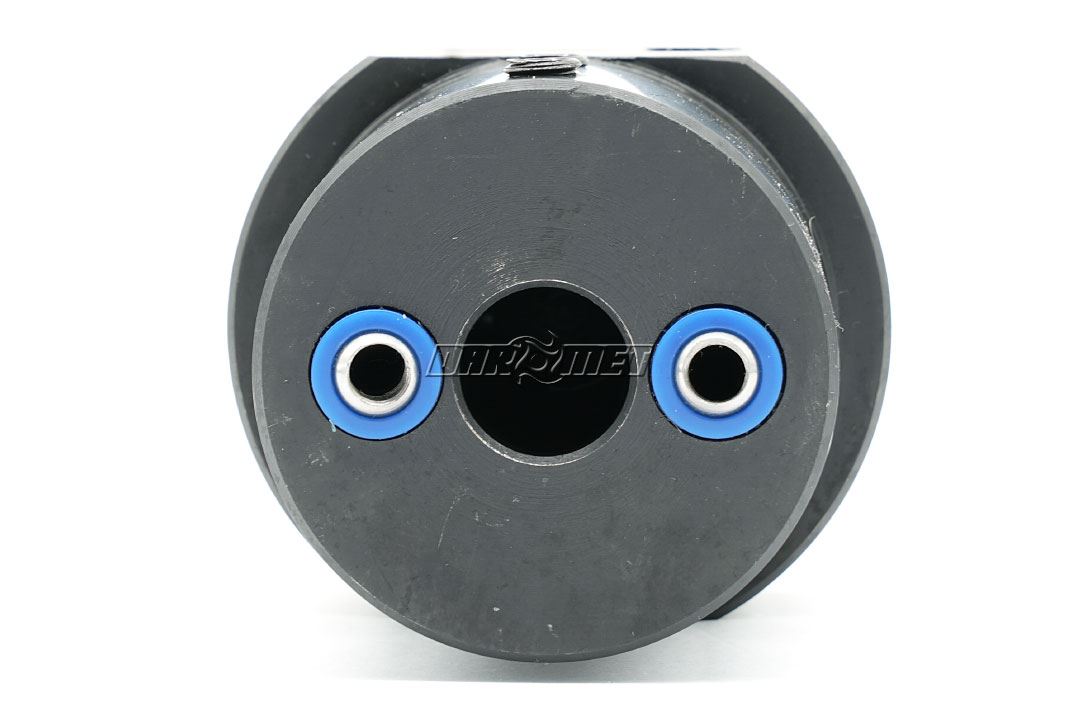

- Oprawki posiadają ruchome dysze od czoła i gwint do zewnętrznego chłodziwa.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 40 mm |
| d2 | 20 mm |
| d3 | 83 mm |
| d4 | 55 mm |
| d5 | M10 |
| h1 | 32,5 mm |
| h2 | - |
| l1 | 22 mm |
| l2 | 75 mm |
| l3 | 61 mm |
Informacje techniczne: chwyt VDI (DIN69880)
