Opis produktu
Właściwości i zastosowanie:

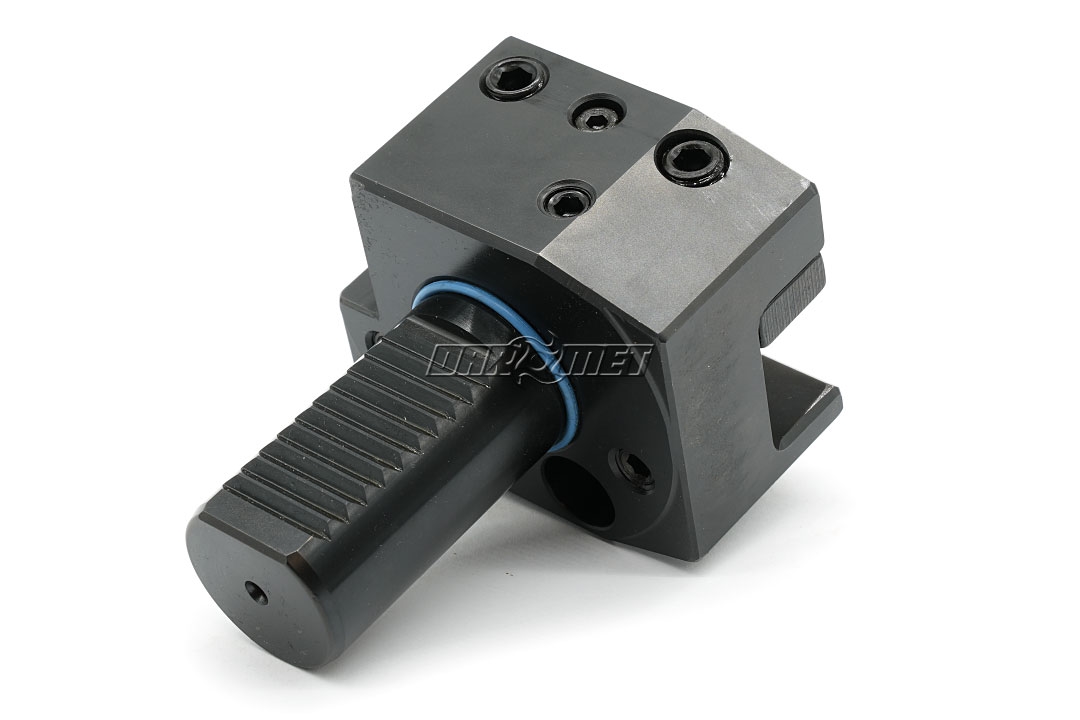

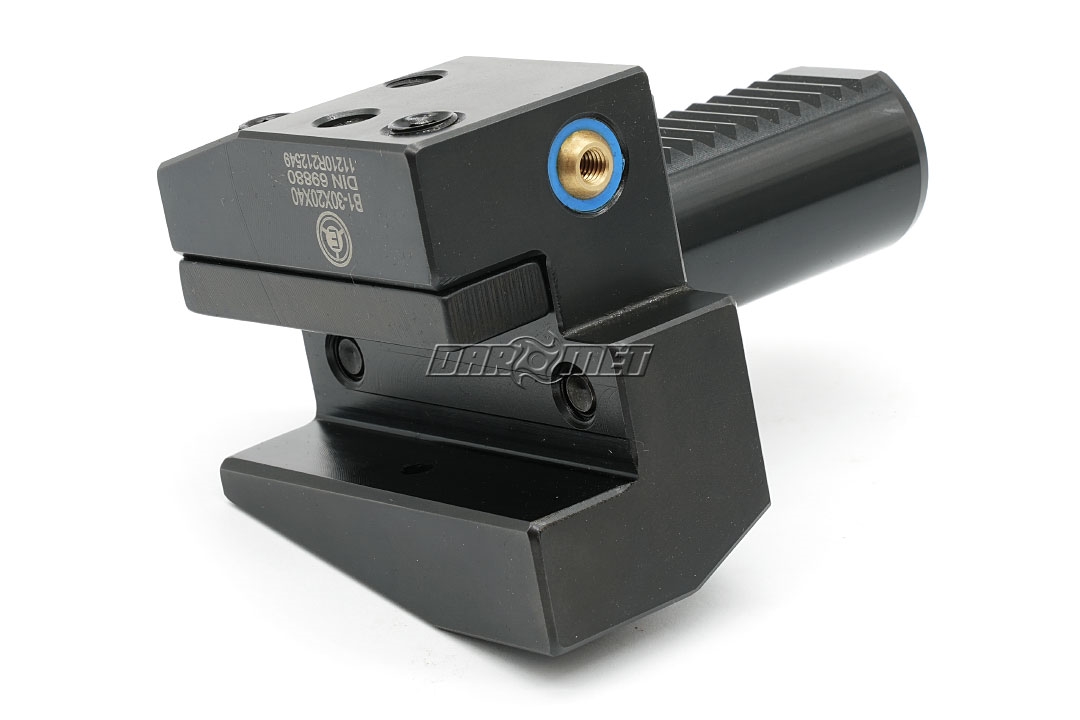

- Oprawka narzędziowa poprzecza, prawa, krótka.
- Narzędzie z chwytem VDI (DIN69880).
- Do noży tokarskich o wysokości trzonka 25 mm.
- Narzędzie wykonane z hartowanej stali o twardości HRC 52 ± 2.
- Powierzchnia zębów oraz wałka szlifowana (Ra 0,3).
- Wszystkie oprawki narzędziowe mają dużą ruchomą dyszę chłodziwa i gwint do zewnętrznego chłodziwa.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 x h1 x L2 | 40 x 25 x 44 mm |
| L1 | 22 mm |
| h5 | 32,5 mm |
| h6 | 48 mm |
| b1 | 85 mm |
| b2 | 42,5 mm |
| b3 | 12,5 mm |
| Nr katalogowy | 409.31.25 |

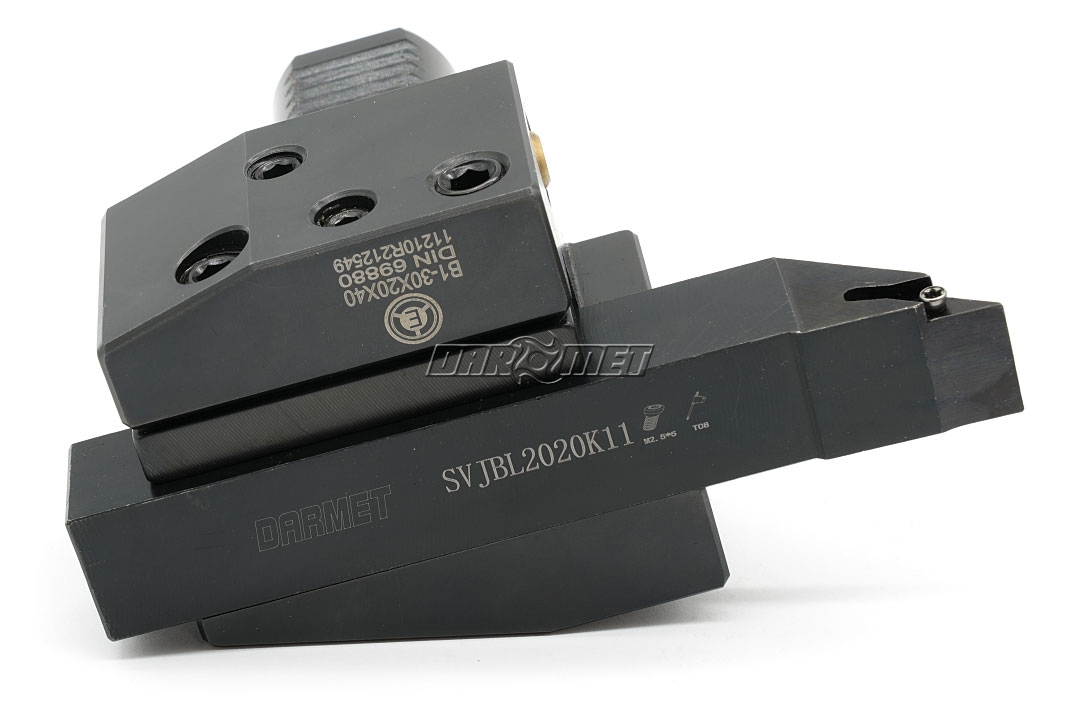

Montaż oprawki VDI typu B1 w głowicy narzędziowej tokarki CNC
Informacje techniczne: chwyt VDI (DIN69880)
