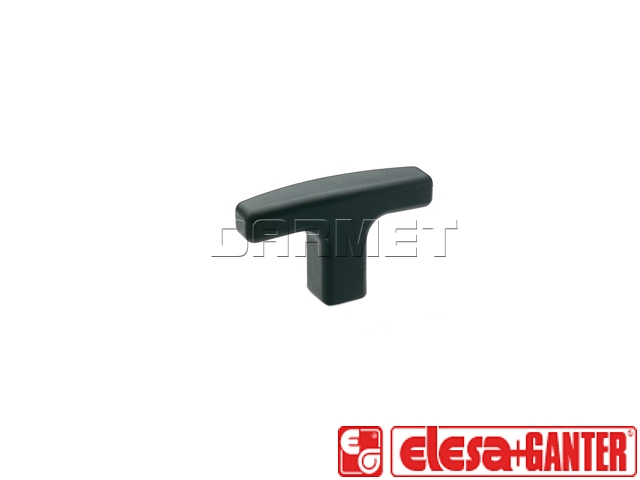

Opis produktu
Właściwości i zastosowanie:
- Materiał: Technopolimer na bazie poliamidu (PA) wzmocniony włóknami szklanymi
- Wtopka mosiężna
- Otwór gładki lub gwintowany, nieprzelotowy
- Kolor całości: czarny mat
- Wytrzymałość na rozciąganie F (patrz tabela poniżej)

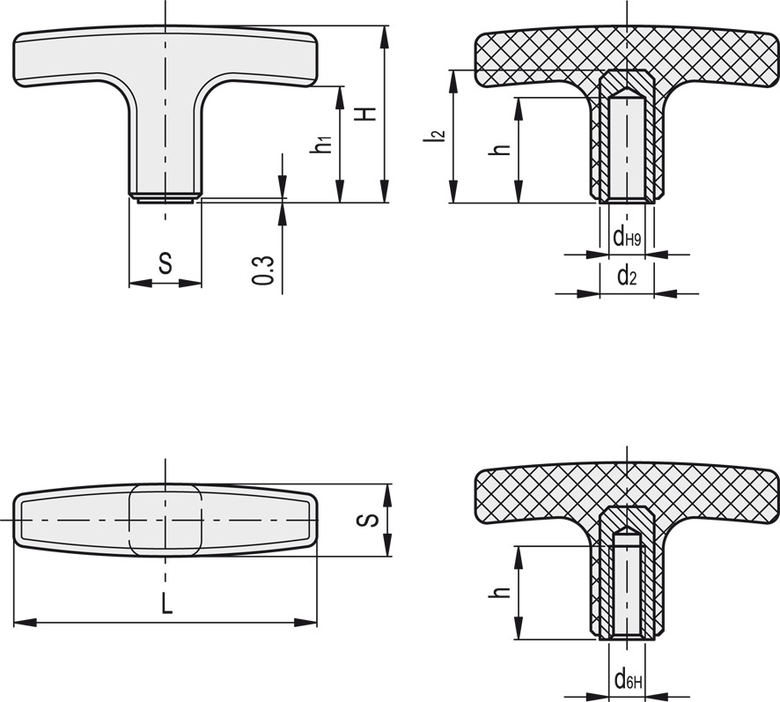

Tabela dostępnych rozmiarów i modeli:
 |
||||||||||
| Oznaczenie | L | dH9 | d6H | S | H | d2 | h | h1 | l2 | F [N] |
|---|---|---|---|---|---|---|---|---|---|---|
| L.652/40 B-M5-C9 | 41 | - | M5 | 13 | 28 | - | 16 | 18.5 | - | 2400 |
| L.652/40 B-6-C9 | 41 | 6 | - | 13 | 28 | 9 | 18 | 18.5 | 23 | 2500 |
| L.652/40 B-M6-C9 | 41 | - | M6 | 13 | 28 | - | 16 | 18.5 | - | 2500 |
| L.652/55 B-M5-C9 | 56.5 | - | M5 | 15 | 33 | - | 15 | 21.5 | - | 2400 |
| L.652/55 B-6-C9 | 56.5 | 6 | - | 15 | 33 | 10 | 18 | 21.5 | 27 | 3300 |
| L.652/55 B-M6-C9 | 56.5 | - | M6 | 15 | 33 | - | 18 | 21.5 | - | 3300 |
| L.652/55 B-M8-C9 | 56.5 | - | M8 | 15 | 33 | - | 20 | 21.5 | - | 3300 |
| L.652/67 B-6-C9 | 68.5 | 6 | - | 16.5 | 37 | 11 | 20 | 24.5 | 30 | 4500 |
| L.652/67 B-8-C9 | 68.5 | 8 | - | 16.5 | 37 | 11 | 20 | 24.5 | 30 | 4500 |
| L.652/67 B-M8-C9 | 68.5 | - | M8 | 16.5 | 37 | - | 20 | 24.5 | - | 4500 |
| L.652/67 B-M10-C9 | 68.5 | - | M10 | 16.5 | 37 | - | 20 | 24.5 | - | 5000 |
| L.652/80 B-6-C9 | 82 | 6 | - | 20 | 41.5 | 13 | 25 | 25 | 33 | 7000 |
| L.652/80 B-8-C9 | 82 | 8 | - | 20 | 41.5 | 13 | 25 | 25 | 33 | 7000 |
| L.652/80 B-M8-C9 | 82 | - | M8 | 20 | 41.5 | - | 25 | 25 | - | 7000 |
| L.652/80 B-M10-C9 | 82 | - | M10 | 20 | 41.5 | - | 25 | 25 | - | 7000 |
| L.652/80 B-M12-C9 | 82 | - | M12 | 20 | 41.5 | - | 18 | 25 | - | 7000 |
| L.652/95 B-6-C9 | 94 | 6 | - | 21 | 46 | 13 | 25 | 28.5 | 33 | 8000 |
| L.652/95 B-M8-C9 | 94 | - | M8 | 21 | 46 | 13 | 25 | 28.5 | 33 | 8000 |
| L.652/95 B-M10-C9 | 94 | - | M10 | 21 | 46 | - | 25 | 28.5 | - | 8000 |
| L.652/95 B-M12-C9 | 94 | - | M12 | 21 | 46 | - | 18 | 28.5 | - | 8000 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
