Opis produktu
Wartości i zastosowanie:

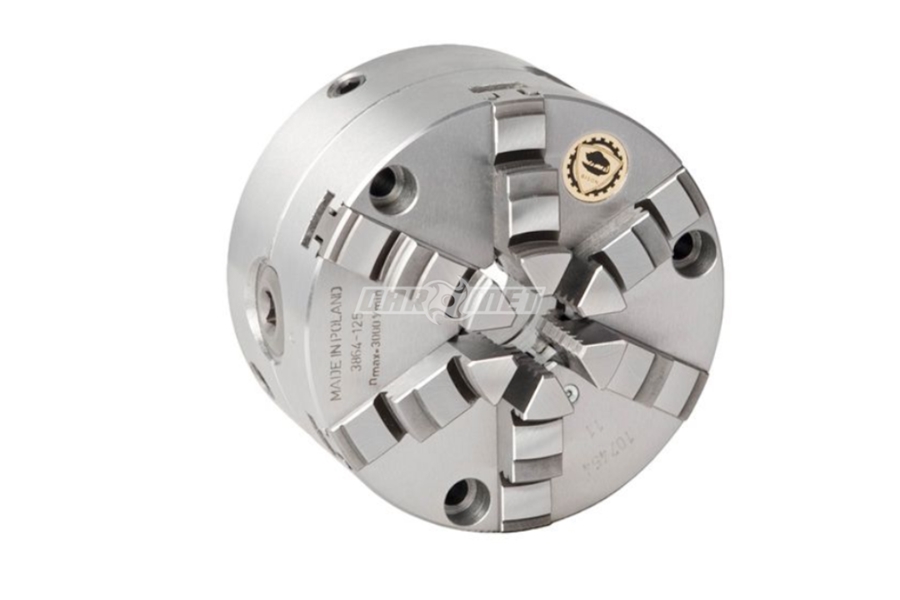

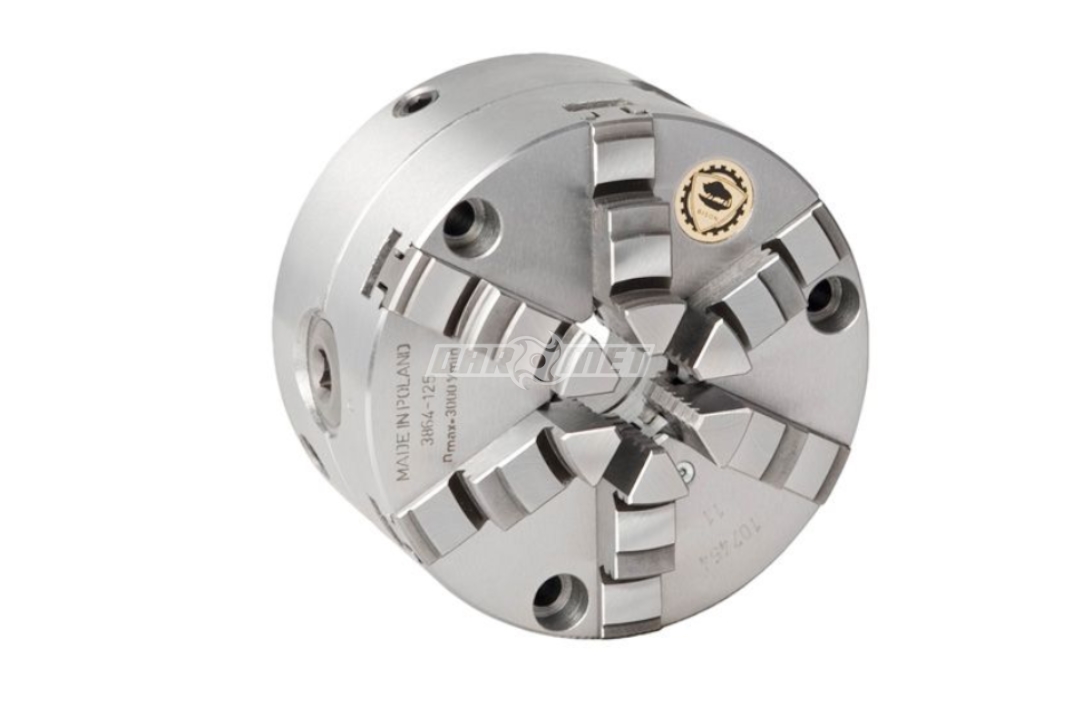

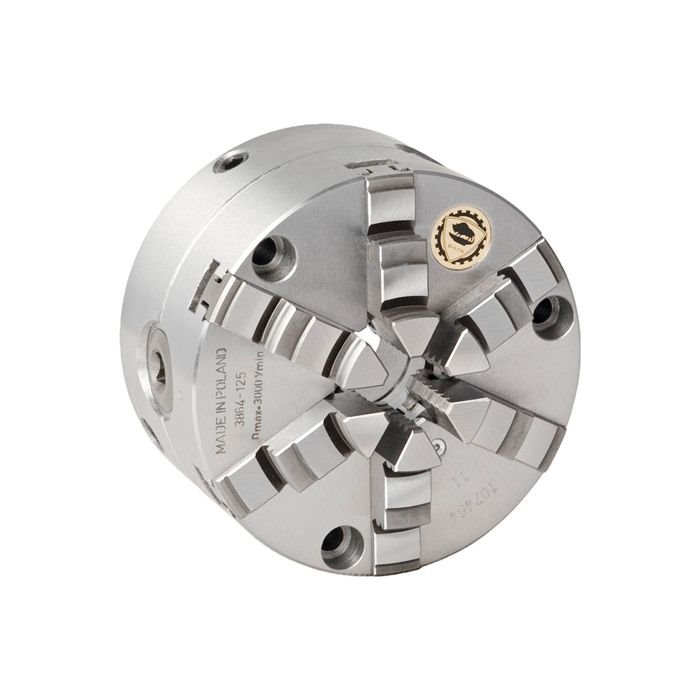

- Uchwyt samocentrujący spiralny 6-szczękowy z regulowanym osadzeniem.
- Posiada hartowane oraz szlifowane powierzchnie robocze.
- Precyzyjnie wyważona tarcza spiralna.
- Powtarzalność dokładności mocowania wynosi: 0,015 mm.
- Mocowanie za pomocą wkrętów regulacyjnych w korpusie uchwytu, możliwe jest również ustawienie prawie zerowego bicia mocowanego przedmiotu (z dokładnością do 0,005 mm).
- Uchwyt montowany na wrzecionie obrabiarki przy pomocy tarczy zabierakowej na tylnej części uchwytu.
- Szczęki jednolite.
- Korpus stalowy.
Wyposażenie:
- Komplet szczęk jednolitych twardych zewnętrzno - wewnętrznych.
- Komplet szczęk jednolitych twardych zewnętrznych.
- Klucz.
- Uchwyt tokarski.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 160 mm |
| B | 68,6 mm |
| C | 18 mm |
| D | 86 mm |
| E | 42 mm |
| F | 140 mm |
| G | 3 x M10 |
| J | 32 mm |
| L | 43 mm |
| Waga | 10,5 kg |
| Typ | 3864-160 |
| Kod produktu | 353864040300 |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
