Opis produktu
Wartości i zastosowanie:

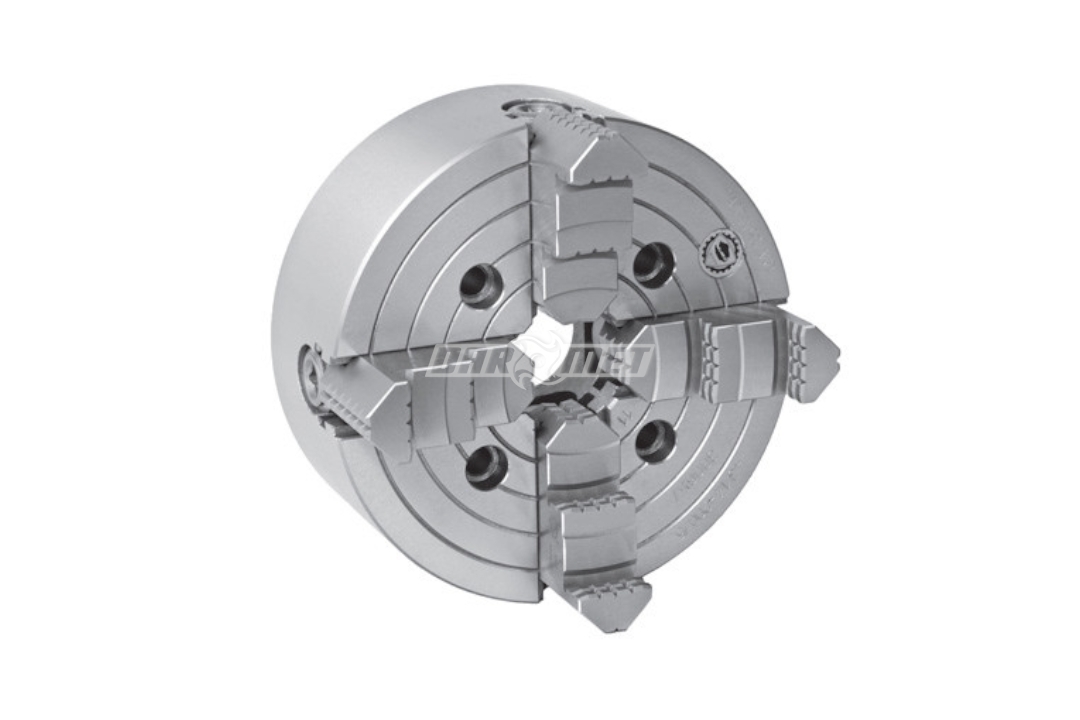

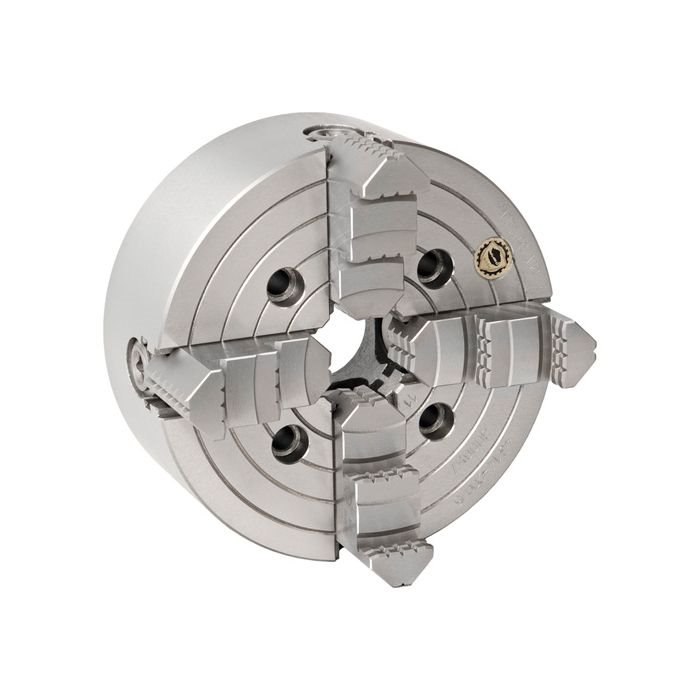

- Uchwyt śrubowy 4-szczękowy z niezależnym nastawieniem szczęk.
- Szczęki zapewniają dokładne środkowanie prostokątnych detali przy użyciu maksymalnej siły zacisku.
- Wyposażony w rowki teowe umożliwiające zastosowanie dodatkowych elementów mocujących.
- Mocowany bezpośrednio na obrabiarkę do końcówki wrzeciona typu A.
- Przeznaczony do wszystkich rodzajów obróbek na tokarkach konwencjonalnych.
- Jednolite szczęki.
- Mocowanie DIN 55026.
- Korpus żeliwny.
Wyposażenie:
- Komplet szczęk jednolitych twardych.
- Klucz.
- Uchwyt tokarski.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 250 mm |
| St 1:4 | 8 mm |
| B | 85 mm |
| E | 65 mm |
| F | 171,4 mm |
| G | 4 x M16 |
| J | 40,3 mm |
| L | 60,4 mm |
| Waga | 25,5 kg |
| Typ | 4314-250-8A2 |
| Kod produktu | 354314080800 |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
