Opis produktu
Właściwości i zastosowanie:

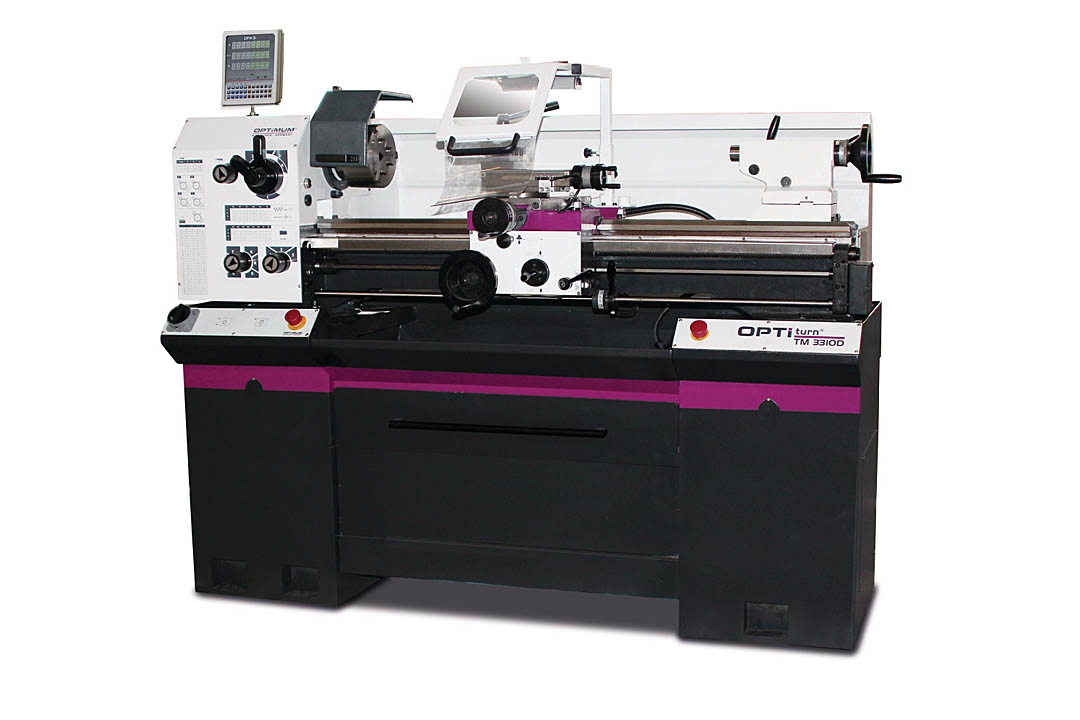

- Tokarka centralna i wrzecionowa TM 3310D do metalu z cyfrowym wyświetlaczem położenia oraz precyzyjnym wrzecionem to wysokiej jakości urządzenie do warsztatów rzemieślniczych.
- Maszynę charakteryzuje solidna konstrukcja oraz prosta obsługa.
- Model TM 3310D posiada hartowane indukcyjnie oraz precyzyjnie szlifowane prowadnice łoża.
- Mocowanie wrzeciona Camlock DIN ISO 702-2 Nr 4.
- Gwarantowana jest lepsza niż 0,015 mm współosiowość końcówki wrzeciona.
- Tokarka posiada system elektryczny DC 24 Volt.
- Obrabiarkę charakteryzuje możliwość wyboru obrotów prawych lub lewych, które są przełączane za pomocą dźwigni na ruchomym suporcie tokarki.
- Tokarka wyposażona jest w płynnie pracujący w kąpieli olejowej mechanizm podający (przekładnię) z zaokrąglonymi kołami zębatymi.
- Dodatkowo koła ręczne przy sankach posiadają możliwość precyzyjnej regulacji podziałki 0,04/0,02 mm.
- Bezpieczne koła ręczna wraz z funkcją zwalniania w osi X oraz Z zgodne z normą EN23125.
- Hartowane wrzeciono główne zamontowane jest w precyzyjnych, regulowanych łożyskach stożkowych.
- Podstawa maszyny o stabilnej stalowej konstrukcji.
- Tokarka posiada przyciski zatrzymana awaryjnego znajdujące się po prawej i lewej stronie.
- Silnik główny modelu TM 3310D jest hamowany elektrycznie.
- Dodatkowo maszyna wyposażona jest w osobny wyłącznik ochronny silnika.
-
W wyposażeniu tokarki znajduje się cyfrowy wskaźnik położenia DPA 31:
- Przyjazna dla użytkowania klawiatura membranowa, bezodblaskowa, bryzgoszczelna oraz łatwa do czyszczenia.
- Klawiatura membranowa posiada funkcje: maszyna włączona oraz uruchomiona bezpośrednio.
- Wskaźnik położenia charakteryzuje taśma magnetyczna w osi X i Z0.
- Skala w osi Z.
- Pomiarowe elementy elektryczne wagi są zabezpieczone i uszczelnione w obudowie.
- Wskaźnik położenia DPA 31 zapewnia dokładne oraz wiarygodne wyniki pomiarów, wówczas gdy układ pomiarowy pracuje w chłodziwie bądź w oleju.
- Cyfrowy wyświetlacz położenia posiada tolerancje na wibracje oraz zakłócenia magnetyczne.
1. Mocowanie wrzeciona
Wrzeciono tokarskie jest zaprojektowane jako uchwyt Camlock DIN ISO 702-2 nr 4.
2. Lampa maszynowa LED
Nieoślepiająca zintegrowana z osłoną przed wiórami
3. Wanna na wióry
Wysuwana taca na wióry z szynami prowadzącymi
W zestawie:
- 3-szczękowy uchwyt tokarski Ø 160 mm, Nr 4
- Kieł centrujący stały MK3
- Tuleja redukcyjna MK5 / MK3
- Narzędzia do obsługi
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Przyłącze elektryczne | 400 V / 3 Ph ~ 50Hz |
| Moc silnika S6-60% pracy | 1500 W |
| Wysokość kłów | 165 mm |
| Rozstaw w kłach | 1000 mm |
| Maksymalna średnica toczenia nad łożem | 330 mm |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 Nr. 4 |
| Prędkości obrotowe wrzeciona | 65 - 2000 obr./min |
| Ilość stopni | 9 Stopni |
| Stożek wrzeciona | MK 5 |
| Przelot wrzeciona | Ø 38 mm |
| Przesuw sań górnych | 90 mm |
| Przesuw suportu poprzecznego | 168 mm |
| Posuwy wzdłużne | 0,02 - 0,4 mm/U (24 posuwy) |
| Posuwy poprzeczne | 0,01 - 0,2 mm/obr (32 posuwy) |
| Gwinty metryczne | 0,4 - 10 mm/U (29 stopnie) |
| Gwinty calowe | 56 - 4 Gg/cal (skoków) |

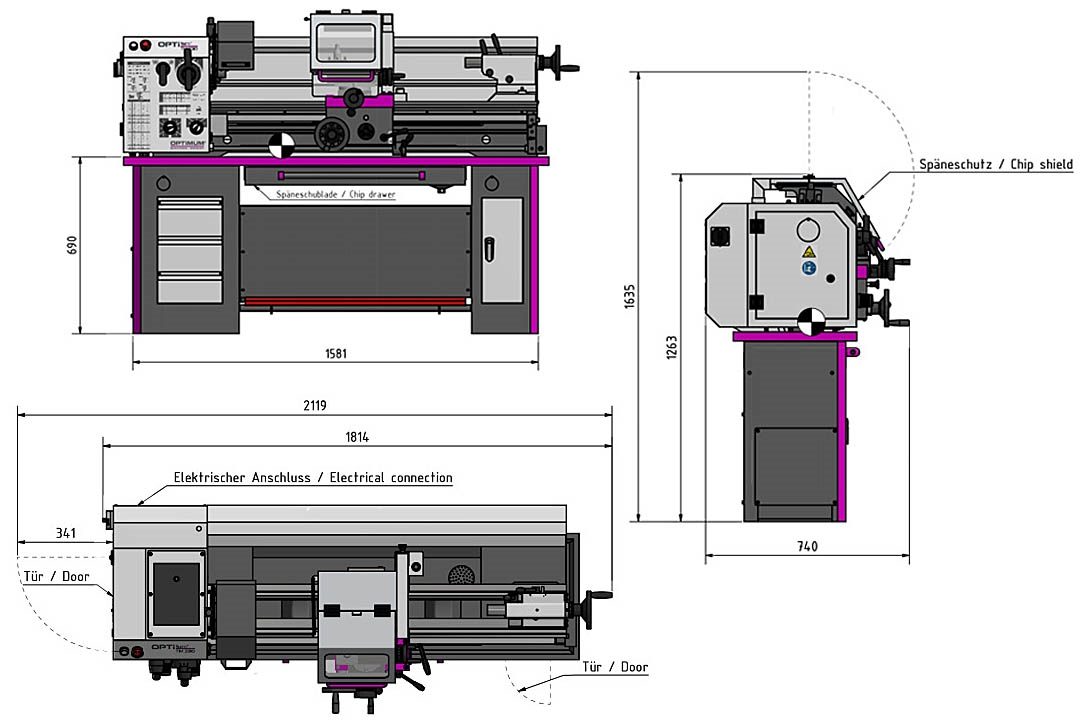

| Wymiary (dł. x szer. x wys.) | 1760 x 745 x 1320 mm |
| Waga | 471 kg |
| Kod produktu | 3403025 |
