Opis produktu
Właściwości i zastosowanie:

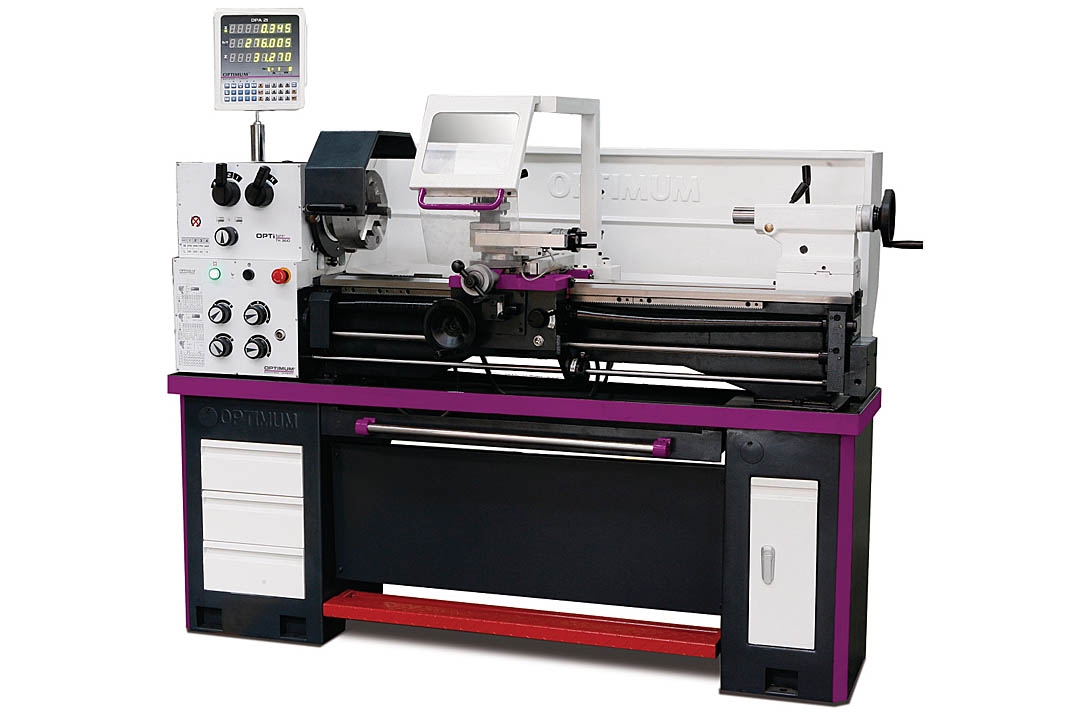

- Konwencjonalna tokarka uniwersalna TH 3610D do metalu z cyfrowym wyświetlaczem położenia to wysokiej jakości urządzenie do warsztatów rzemieślniczych.
- Maszynę charakteryzuje solidna konstrukcja oraz prosta obsługa.
- Model TH 3610D posiada hartowane indukcyjnie oraz precyzyjnie szlifowane prowadnice łoża.
- Dodatkowo wszystkie prowadnice mogą być regulowane przy pomocy pasków klinowych.
- Mocowanie wrzeciona Camlock DIN ISO 702-2 Nr 5.
- Gwarantowana jest lepsza niż 0,015 mm współosiowość końcówki wrzeciona.
- Dodatkowo koła ręczne przy sankach posiadają możliwość precyzyjnej regulacji podziałki 0,04/0,02 mm.
- Obrabiarkę charakteryzuje możliwość wyboru obrotów prawych lub lewych, które są przełączane na ruchomym saniach wzdłużnych tokarki.
- Dwukanałowy przełącznik prawo-lewo jest testowany zgodnie z normą EN 23125
- Bezpieczne koła ręczna wraz z funkcją zwalniania w osi X oraz Z zgodne z normą EN 23125.
- Maszyna posiada przełącznik wraz z obliczaniem cyklu życia, który został przetestowany zgodnie z normą EN ISO 13849.
- Koła zębate, wałki hartowane oraz szlifowane w łożyskach precyzyjnych płynnie pracujące w kąpieli olejowej.
- Wrzeciono główne pracujące w kąpieli olejowej.
- Tokarka posiada system elektryczny DC 24 Volt.
- Dodatkowo maszyna wyposażona jest w osobny wyłącznik ochronny silnika, zamykany wyłącznik główny.
- Tokarka posiada układ zatrzymana awaryjnego uruchamiany przy pomocy pedału nożnego.
- Konik przeznaczony do toczenia stożków regulowany jest w zakresie ± 10 mm.
- Tuleja konika oraz koło ręczne są z regulowaną dokładną podziałką 0,025 mm.
- Model TH 3610D wyposażony jest w czerogniazdowy uchwyt narzędziowy do mocowania narzędzi (np. noże tokarskie) o maksymalnej wysokości 16 mm.
- Podstawa maszyny po obu stronach posiada schowki na narzędzia.
- Dodatkowo model TH 3610D posiada wysuwaną wannę na wióry wraz z prowadnicami.
- Maszyna wyposażona jest w maszynową lampę LED zintegrowaną z osłoną przed wiórami.
-
W wyposażeniu tokarki znajduje się cyfrowy wskaźnik położenia DPA 21:
- Przyjazna dla użytkowania klawiatura membranowa, bryzgoszczelna, zamknięta oraz pozbawiona odblasków.
- Wyświetlanie położenia w 3 osiach.
- Liniały pomiarowe.
W zestawie:
- Podtrzymka stała do detali o Ø 10 - Ø 70 mm
- Podtrzymka ruchoma do detali o Ø 10 - Ø 60 mm
- Lampa maszynowa diodowa
- Tuleja redukcyjna MK6 / MK3
- 2 x Kieł centrujący stały MK3
- Czterogniazdowy imak nożowy - stalowy 16 mm
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V / 3 Ph ~ 50Hz |
| Moc silnika | 1500 W |
| Ø toczenia nad łożem | 356 mm |
| Rozstaw w kłach | 980 mm |
| Przelot wrzeciona | Ø 52 mm |
| Obroty wrzeciona | 65 - 2000 obr./min / 8 zakresów |
| Wysokość maksymalna narzędzi w imaku | 16 mm |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 Nr. 5 |
| Przesuw sań górnych | 100 mm |
| Przesuw suportu poprzecznego | 170 mm |
| Posuwy wzdłużne | 0,052 - 1,392 mm/obr |
| Posuwy poprzeczne | 0,014 - 0,36 mm/obr |
| Gwinty metryczne | 0,4 - 7 mm/obr |
| Gwinty calowe | 56 - 4 Gg/cal |
| Wymiary (dł. x szer. x wys.) | 1930 x 725 x 1620 mm |
| Waga | 610 kg |
| Kod produktu | 3402060 |
Dostępności są informacyjne na podstawie danych z firmy OPTIMUM i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
