Opis produktu
Właściwości i zastosowanie:

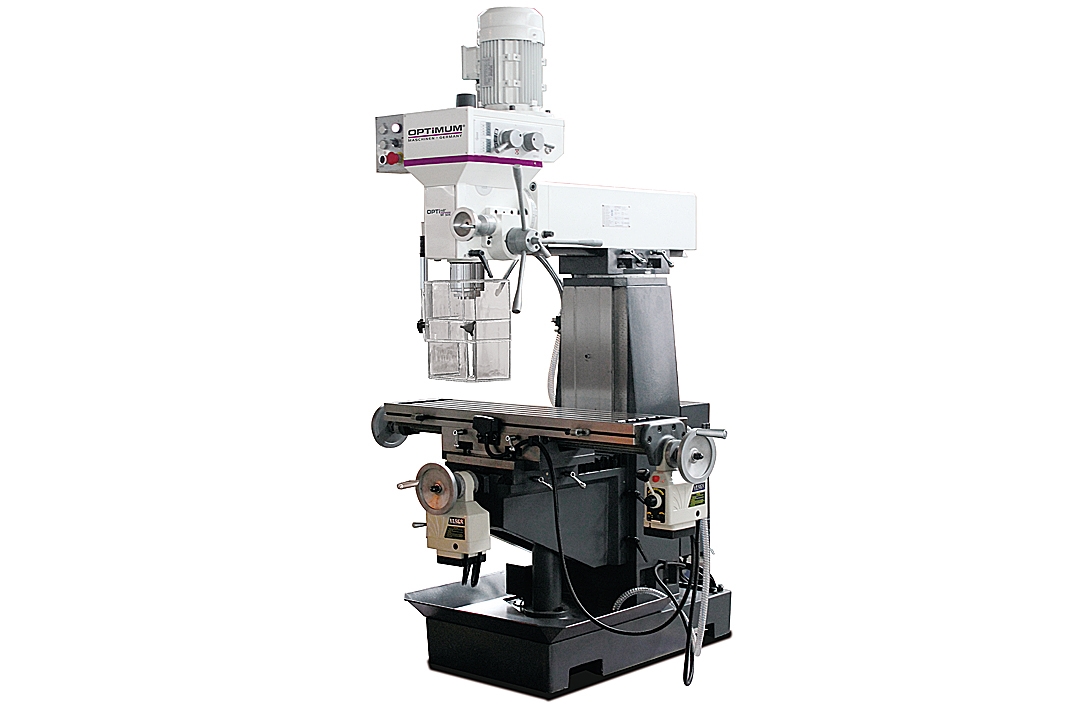

- Uniwersalna wiertarko-frezarka MT 50E to urządzenie pozwalające na wykonanie wielu operacji obróbki m.in.: wiercenie otworów, wycinanie rowków, frezowanie, skrawanie czy także gwintowanie.
- Wiertarko-frezarki są wykorzystywane w różnych gałęziach przemysłu, a także w warsztatach rzemieślniczych, ze względu na swoją uniwersalność i wszechstronność.
- Duże gabaryty maszyny (760 kg) zapewniają dużą wytrzymałość oraz odporność na uszkodzenia.
- Maszyna posiada masywną konstrukcję wykonaną z wysokiej jakości żeliwa szarego tłumiącego drgania.
- Wiertarko - frezarka posiada panel sterowania, który jest łatwy w obsłudze.
- Mocowanie narzędzi we wrzecionie za pomocą stożka ISO 40 (DIN 2080).
- Maszyna wyposażona jest w opcję wysuwu tulei wrzeciona, co jest możliwe dzięki dźwigni lub pokrętła do wysuwu precyzyjnego.
- Mechaniczna tuleja wrzeciona przeznaczona do wiercenia nad dźwignią pinoli.
- Koła zębate oraz wałki przekładni były hartowane oraz szlifowane w olejowej kąpieli.
- Model MT 50E posiada solidną jedno skrętną głowicę pionową, która posiada wbudowany w skrzynię przekładniową układ zmiany prędkości.
- Głowica frezująca może być obracana w prawo bądź lewo o 45°.
- Wiertarko-frezarka wyposażona została w automatyczny posuw osi X oraz Y z płynną regulacją przesuwu.
- Oś X i oś Y może być przesuwana manualnie przy pomocy pokrętła bądź automatycznie dzięki mechanizmowi posuwu stołu.
- Wiertarko-frezarka posiada ogranicznik osi X, który jest automatyczny oraz regulowany.
- Model MT 50E posiada sprzęgło do przełączania ręcznego posuwu zgrubnego na ręczny posuw dokładny.
- Duży wysięg nośnika głowicy wrzeciona na osi Y od 250 mm do 650 mm.
- Maszyna posiada stół krzyżowy z rowkami teowymi o szerokości 14 mm, który jest wykonany precyzyjnie.
- Stół z prowadnicami typu "jaskółczy ogon", z rowkami teowymi oraz regulowanymi klinami jest odchylany o ± 45°.
- W wyposażeniu wiertarko-frezarki znajduje się również układ chłodzenia.
- Maszyna posiada regulowany ekran ochronny z mikroprzełącznikiem, który ochrania użytkownika przed latającymi wiórami lub częściami w trakcie pracy maszyny.
- Wiertarko-frezarka posiada lampę LED, która oświetla przestrzeń roboczą.
W zestawie:
- Bezkluczykowy uchwyt wiertarski 3-16 mm / B18
- Redukcja IS0 40 / B18
- Nakrętki teowe
- Układ płynu chłodzącego
- Adapter ISO 40 - MK3
- Adapter MK 3 - MK 2
- Narzędzia obsługowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V / 3 Ph ~ 50Hz |
| Moc silnika napędu wrzeciona | 0,85 / 1,5 kW |
| Średnica wiercenia w stali | ⌀ 30 mm |
| Max. średnica głowicy frezowej | ⌀ 63 mm |
| Mocowanie we wrzecionie | SK 40 DIN 2080 |
| Wysuw tulei wrzeciona | 120 mm |
| Śruba dociągająca oprawkę narzędzia | M16 |
| Zakres prędkości | 115 - 1750 obr./min |
| Przekładnia zębata/ Elektr. stopnie silnika | 4 biegi / 2 stopnie |
| Długość x Szerokość stołu roboczego | 1000 x 240 mm |
| Maksymalne obciążenie stołu | 150 kg |
| Szerokość rowka teowego | 14 mm |
| Ilość rowków teowych | 4 |
| Maksymalny przesuw Oś X manualny | 580 mm |
| Maksymalny przesuw Oś X automatyczny | 500 mm |
| Maksymalny przesuw Oś Y manualny | 230 mm |
| Maksymalny przesuw Oś Y automatyczny | 150 mm |
| Maksymalny przesuw Oś Z manualny | 400 mm |
| Długość x Szerokość x Wysokość | 1360 x 1150 x 2080 mm |
| Waga | 760 kg |
| Kod produktu | 3336010 |
