Opis produktu
Właściwości i zastosowanie:

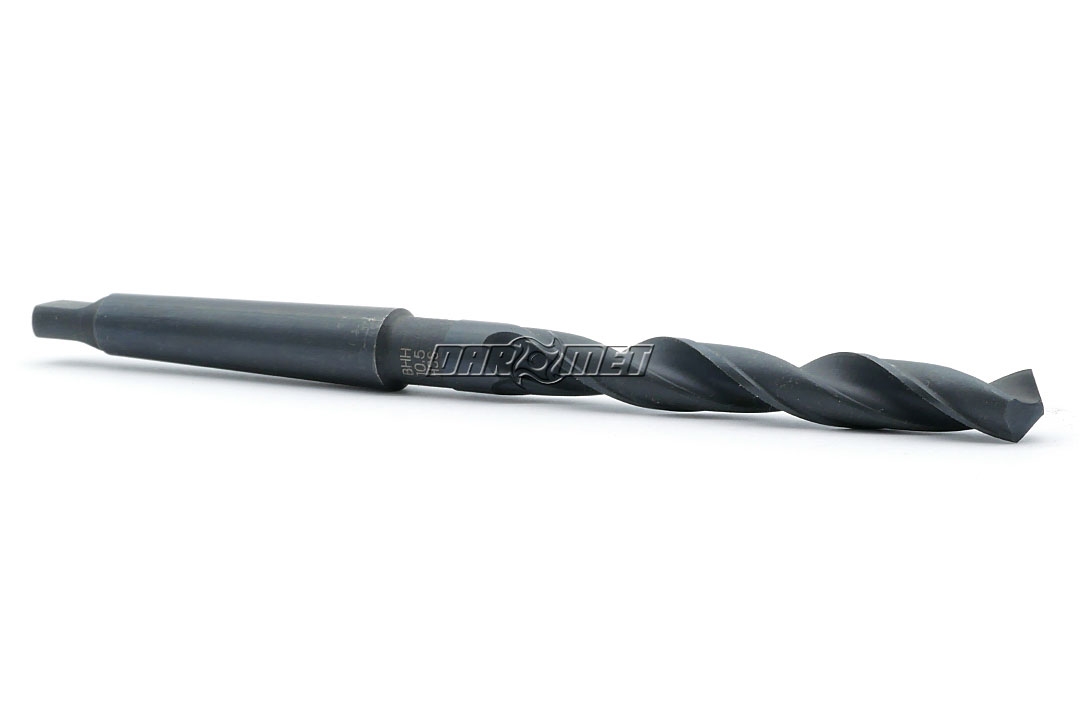

- Wiertło NWKc (norma DIN 345) z chwytem stożkowym Morse'a 1 wykonane ze stali szybkotnącej HSS.
- Dedykowane do obróbki stali i żeliwa.
- Wiertła montujemy bezpośrednio we wrzecionie maszyny lub za pomocą tulei redukcyjnych.
- Przy niektórych operacjach przed prawidłowym wierceniem należy wykonać otwór pilotujący nawiertakiem.
- Narzędzie wykonywane metodą walcowania.
- Obróbka dodatkowa: pasywowane - czarne.
- Kąt wierzchołkowy: 118º.
- Kierunek skrawania: prawoskrętne.
- Tolerancja otworu: h8.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 10,5 mm |
| l1 | 168 mm |
| l2 | 87 mm |
| chwyt | Morse MK1 |
Czy wiesz, że ...?
Stożek Morse'a został wynaleziony w 1864 roku przez Stephena A. Morse'a, przedsiębiorczego mechanika, który opracował go w celu niezawodnego łączenia dwóch obracających się elementów maszyn. Technologia i konstrukcja stożków Morse'a rozpoczęła się od pomysłów jednego człowieka. Stephen Morse opracował pomysł stworzenia wiertła krętego składającego się z dwóch równoległych spiralnych rowków z prostą krawędzią tnącą. Wcześniej wiertła były wykonywane z płaskiego elementu, który był spiczasty i ostry. Rozpoczął produkcję wierteł w październiku 1861 roku w małym warsztacie. Jego oryginalny patent, nr 38119, datowany jest na 7 kwietnia 1863 roku.
Stożek Morse'a został wynaleziony w 1864 roku przez Stephena A. Morse'a, przedsiębiorczego mechanika, który opracował go w celu niezawodnego łączenia dwóch obracających się elementów maszyn. Technologia i konstrukcja stożków Morse'a rozpoczęła się od pomysłów jednego człowieka. Stephen Morse opracował pomysł stworzenia wiertła krętego składającego się z dwóch równoległych spiralnych rowków z prostą krawędzią tnącą. Wcześniej wiertła były wykonywane z płaskiego elementu, który był spiczasty i ostry. Rozpoczął produkcję wierteł w październiku 1861 roku w małym warsztacie. Jego oryginalny patent, nr 38119, datowany jest na 7 kwietnia 1863 roku.
Tuleja redukcyjna Morse z wiertłem NWKc
