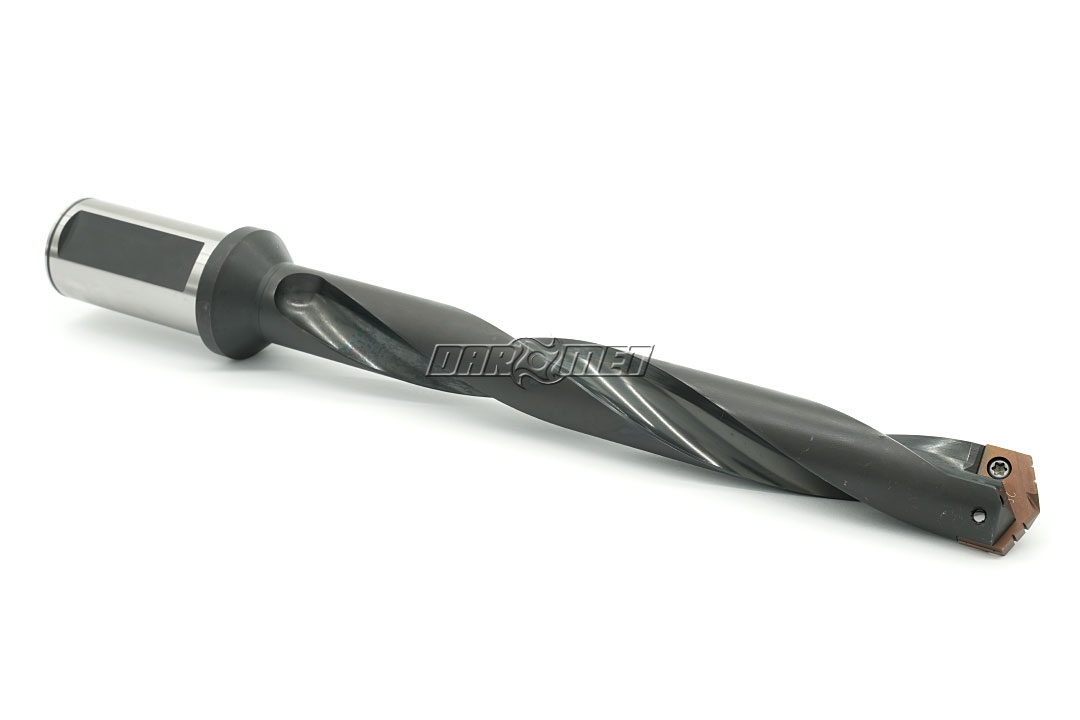

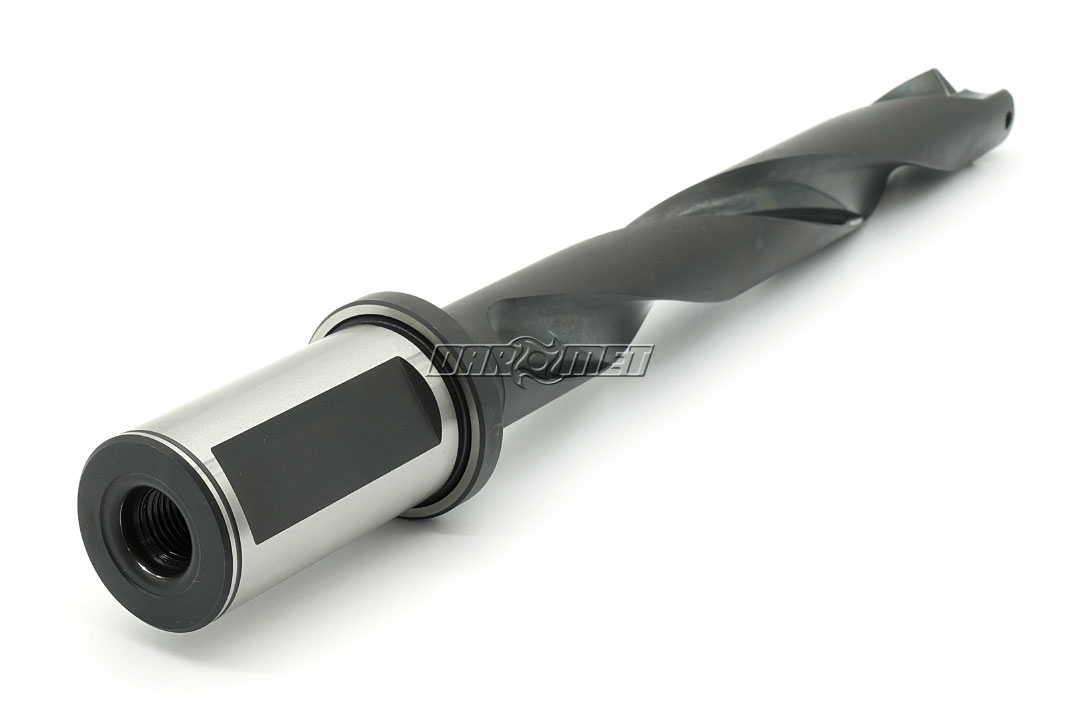

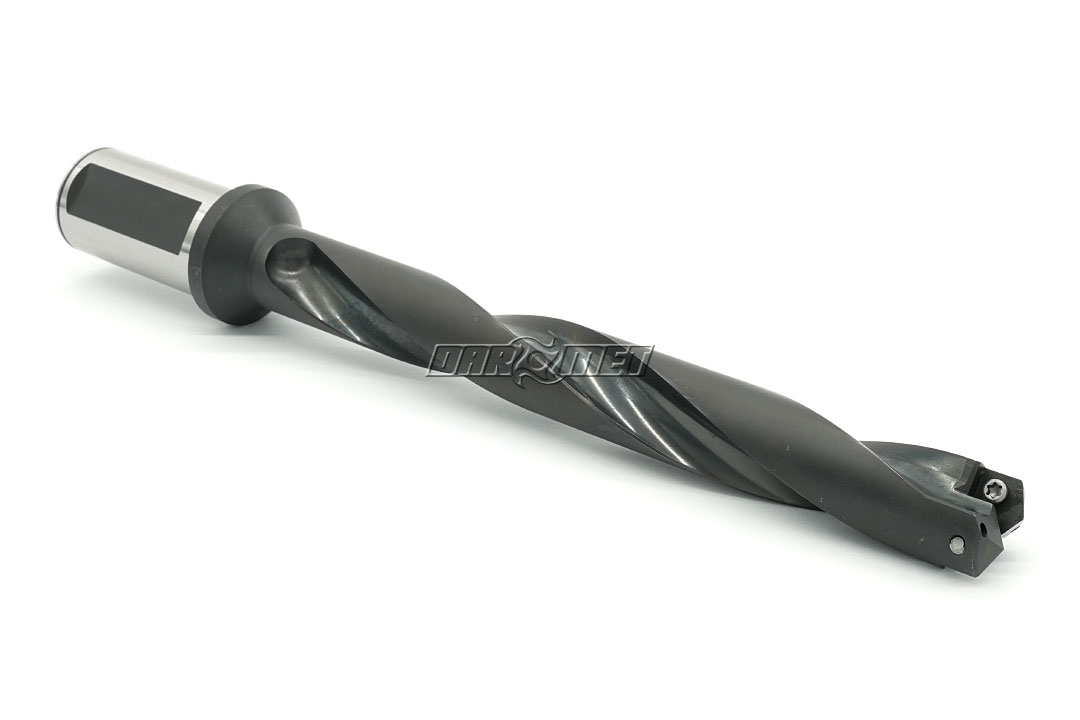

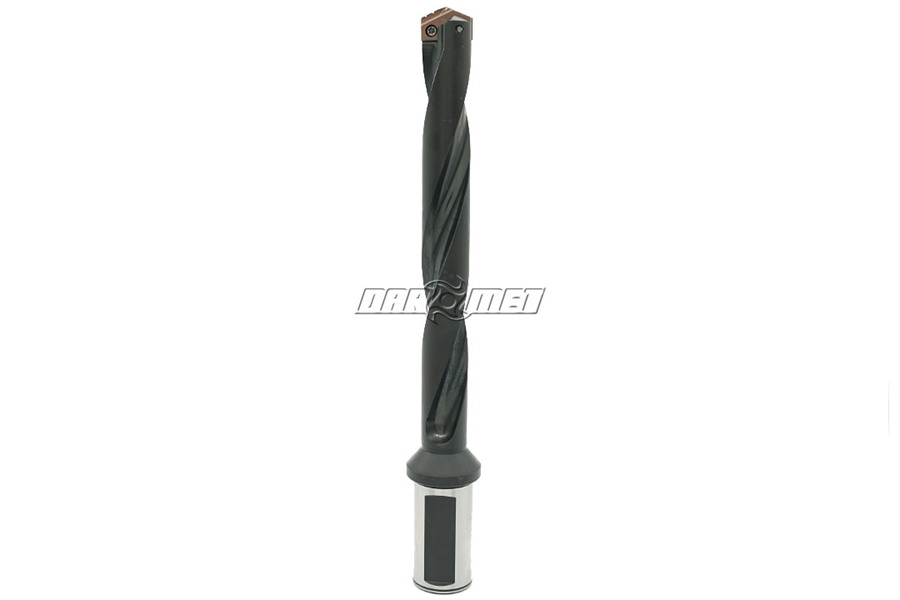

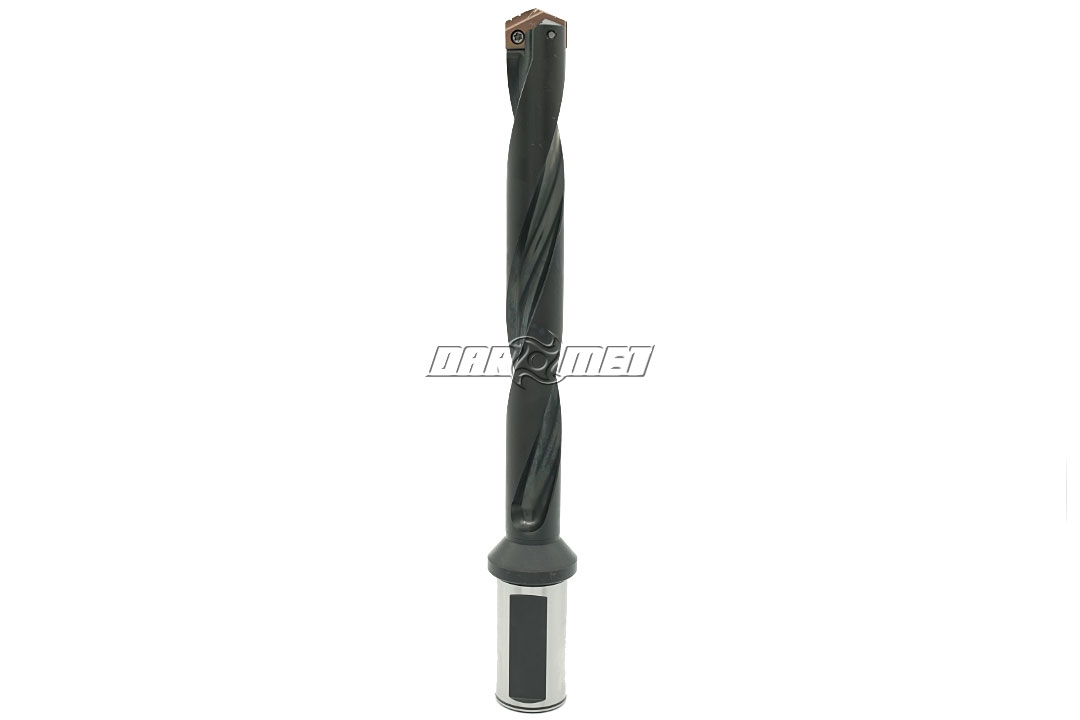

Opis produktu
Właściwości i zastosowanie:
- Za pomocą jednego korpusu można wykonywać otwory o średnicach od 48,0 do 55,0 mm
- Korpus wiertła dzięki swojej konstrukcji nie wymaga użycia pilota
- Nowoczesna konstrukcja oraz wysoka jakość użytych materiałów zapewnia doskonałą trwałość narzędzia
- Wymienne wkłady na płytki skrawające dodatkowo zwiększają żywotność
- Maksymalna długość robocza 231,8 mm
Budowa wiertła:
1. Jest to wysokowydajne narzędzie wiertnicze o trwałej budowie, zaprojektowane w celu zastąpienia tradycyjnych produktów do wiercenia otworów o niskiej wydajności i niewygodnym użytkowaniu.

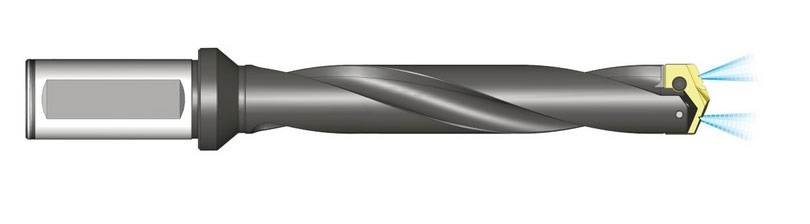

2. Wewnętrzna konstrukcja chłodzenia uchwytu umożliwia doskonałe usuwanie wiórów i dobre chłodzenie podczas wiercenia głębokich otworów.
3. Wysoka dokładność połączeń między płytką a wiertłem zapewnia wysoką dokładność mocowania i łatwą wymianę płytek.
4. Wkładki wykonane są z proszkowej stali szybkotnącej lub węglika spiekanego, w połączeniu z różnymi powłokami. Poprawia to znacznie żywotność narzędzia i szybkość wiercenia w porównaniu do zwykłych wierteł krętych/spiralnych.
5. Możliwość wymiany płytek/wkładek, co jest wygodniejszym rozwiązaniem. Nie ma potrzeby ponownego szlifowania wiertła na miejscu.
6. Nowy typ krawędzi XR znacznie zmniejsza opór cięcia.
7. Płytki/wkładki mają funkcję łamacza wiórów, co poprawia stabilność wiercenia otworów.
Wiertło pasuje do oprawek VDI - Typ E1
Dobór parametrów skrawania wiertłami składanymi - KARNASCH
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Maksymalna głębokość wiercenia (l3) | 231,8 mm |
| Długość korpusu (l5) | 281,0 mm |
| Długość wiertła bez uchwytu (l4) | 285,8 mm |
| Całkowita długość wiertła (l1) | 351,0 mm |
| Średnica chwytu (d2) | 40,0 mm |
| Długość uchwytu (F) | 70,0 mm |
| Rozmiar gwintu (G) | 1/4" |
| Maksymalna średnica płytki (d1) | 55,0 mm |
| Kod produktu | 221010023180480 |
