Opis produktu
Właściwości i zastosowanie:

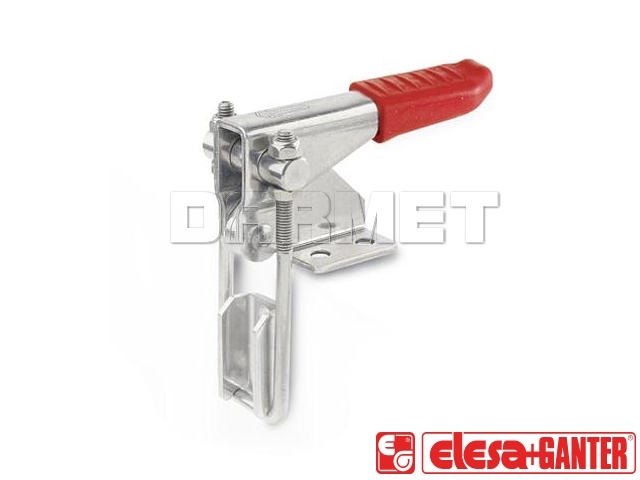

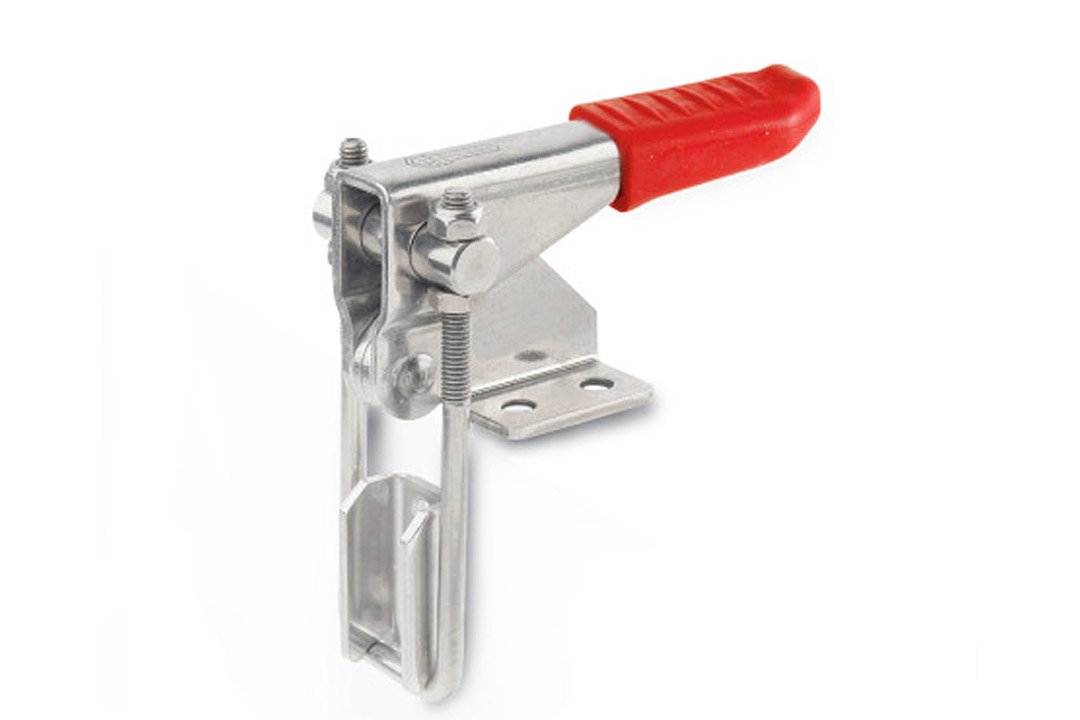

- Zapięcie szybkomocujące
- Wersja T3: z pętlą zaciskową i zaczepem
- Elementy metalowe: stal nierdzewna AISI 304
- Zaczep: stal nierdzewna AISI 303, zapinany prostopadle do dźwigni
- Rączka wykonana z czerwonego, olejoodpornego tworzywa
- Zapięcia GN 851.1 umożliwiają szybkie i pewne zamknięcie klap i pokryw zbiorników
- Wysunięcie pętli może być regulowane w zakresie podanym w tabeli
- Stal nierdzewna dzięki wysokiej odporności na korozję, pozwala zastosować te zapięcia w maszynach i urządzeniach pracujących w sektorach w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 13 | mm | |
| b1 | 52 | mm | |
| b2 | 54 | mm | |
| b3 | 38 | mm | |
| b4 | 48.5 | mm | |
| b5 | 26 | mm | |
| d1 | M8 | ||
| d2 | 8.5 | mm | |
| h1 | 67 | mm | |
| h2 | 23 | mm | |
| l1 ≈ | 147 | mm | |
| l2 min | 8 | mm | |
| m1 | 36.5 | mm | |
| m2 | 10 | mm | |
| m3 | 32 | mm | |
| m4 | 13.5 | mm | |
| m5 | 27 | mm | |
| r ≈ | 102 | mm | |
| s | 3.5 | mm | |
| Skok (w1) | 64 | mm | |
|
Zakres regulacji (w2 ≈) |
25 | mm | |
|
Siła przytrzymania |
7000 | N | |
| Waga | 700 | g |
