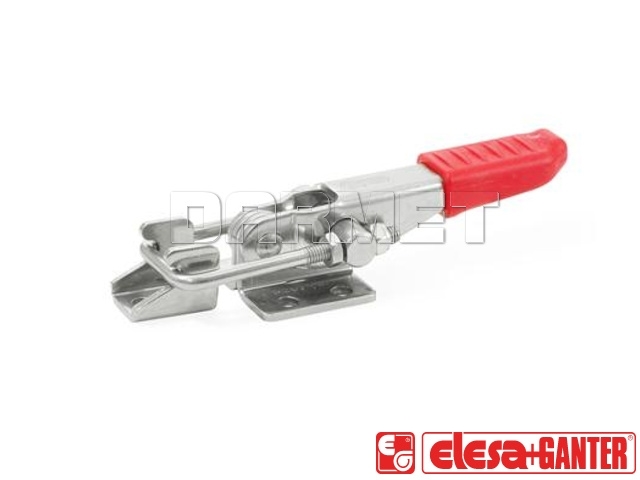

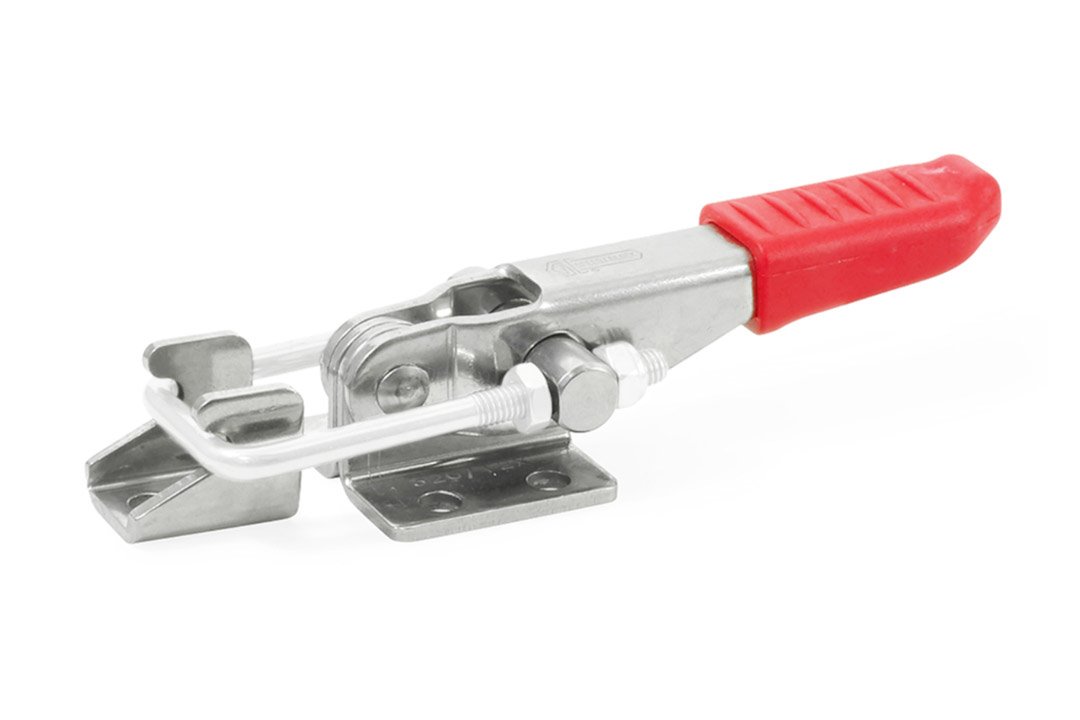

Opis produktu
Właściwości i zastosowanie:
- Zapięcie szybkomocujące
- Wersja T: bez pętli zaciskowej, z zaczepem
- Zaczep: stal nierdzewna AISI 303, zapinany równolegle do dźwigni
- Rączka wykonana z czerwonego, olejoodpornego tworzywa
- Wszelkie części ruchome specjalnie przesmarowane
- Zapięcia GN 851 umożliwiają szybkie i pewne zamknięcie klap i pokryw zbiorników
- Wysunięcie pętli zaciskowej może być regulowane w zakresie podanym w tabeli
- Stal nierdzewna dzięki wysokiej odporności na korozję, pozwala zastosować te zapięcia w maszynach i urządzeniach pracujących w sektorach w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję

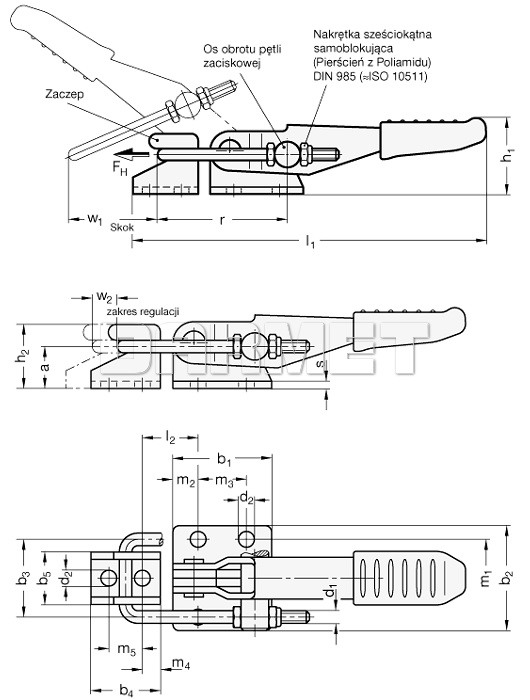

Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 16 | mm | |
| b1 | 40 | mm | |
| b2 | 44 | mm | |
| b3 | 32 | mm | |
| b4 | 28 | mm | |
| b5 | 22 | mm | |
| d1 | M6 | ||
| d2 | 6.5 | mm | |
| h1 ≈ | 30 | mm | |
| h2 | 25 | mm | |
| l1 ≈ | 152 | mm | |
| l2 ≈ min | 19 | mm | |
| m1 | 32 | mm | |
| m2 | 10.5 | mm | |
| m3 | 19 | mm | |
| m4 | 7 | mm | |
| m5 | 14 | mm | |
| r ≈ | 57 | mm | |
| s | 3 | mm | |
| Skok (w1) | 48 | mm | |
|
Zakres regulacji (w2 ≈) |
8.5 | mm | |
|
Siła przytrzymania |
3200 | N | |
| Waga | 225 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
