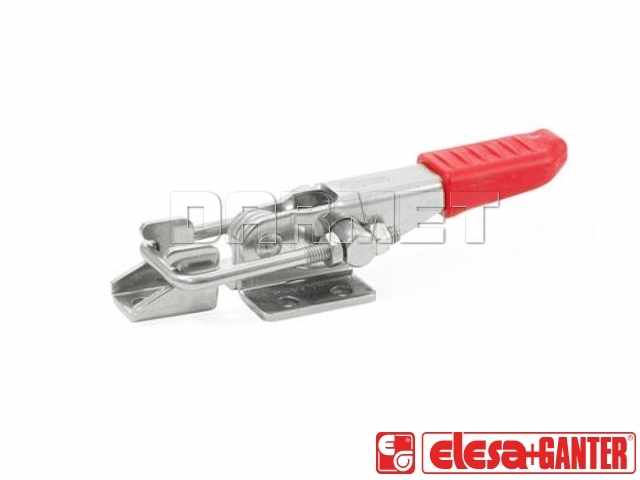

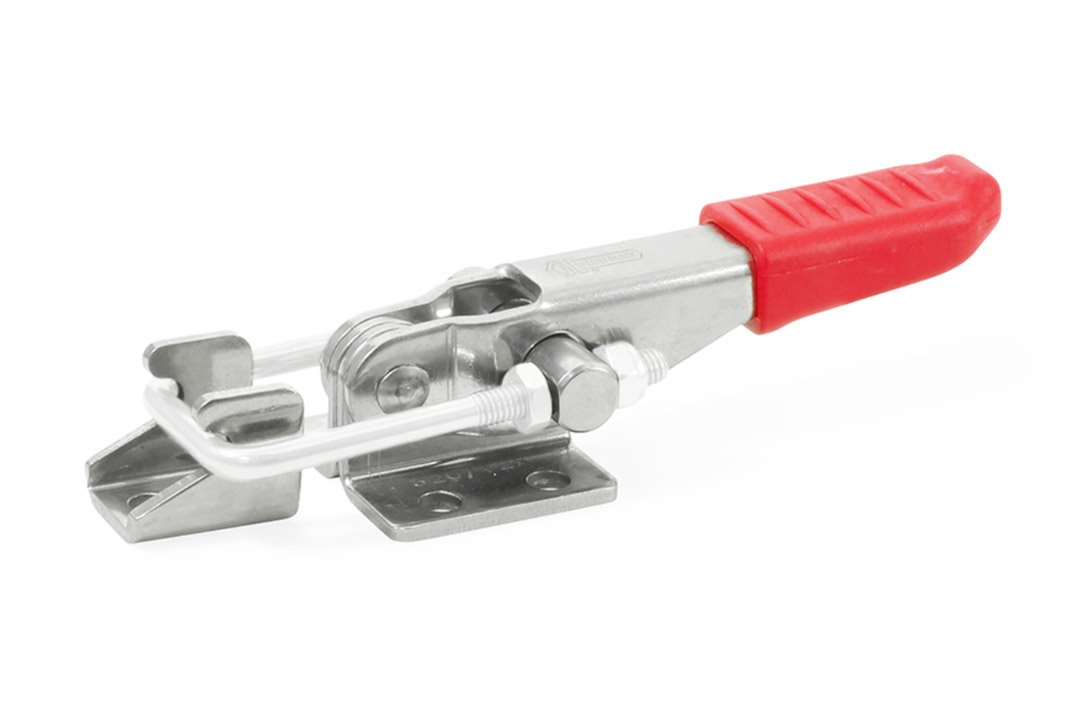

Opis produktu
Właściwości i zastosowanie:
- Zapięcie szybkomocujące
- Wersja T: bez pętli zaciskowej, z zaczepem
- Zaczep: stal nierdzewna AISI 303, zapinany równolegle do dźwigni
- Rączka wykonana z czerwonego, olejoodpornego tworzywa
- Wszelkie części ruchome specjalnie przesmarowane
- Zapięcia GN 851 umożliwiają szybkie i pewne zamknięcie klap i pokryw zbiorników
- Wysunięcie pętli zaciskowej może być regulowane w zakresie podanym w tabeli
- Stal nierdzewna dzięki wysokiej odporności na korozję, pozwala zastosować te zapięcia w maszynach i urządzeniach pracujących w sektorach w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 24 | mm | |
| b1 | 60 | mm | |
| b2 | 54 | mm | |
| b3 | 38 | mm | |
| b4 | 38 | mm | |
| b5 | 26 | mm | |
| d1 | M8 | ||
| d2 | 8.5 | mm | |
| h1 ≈ | 50 | mm | |
| h2 | 37 | mm | |
| l1 ≈ | 240 | mm | |
| l2 ≈ min | 23 | mm | |
| m1 | 38 | mm | |
| m2 | 9.5 | mm | |
| m3 | 41.5 | mm | |
| m4 | 9.5 | mm | |
| m5 | 19 | mm | |
| r ≈ | 74 | mm | |
| s | 3.5 | mm | |
| Skok (w1) | 58 | mm | |
|
Zakres regulacji (w2 ≈) |
19 | mm | |
|
Siła przytrzymania |
7000 | N | |
| Waga | 515 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
