Opis produktu
Właściwości i zastosowanie:

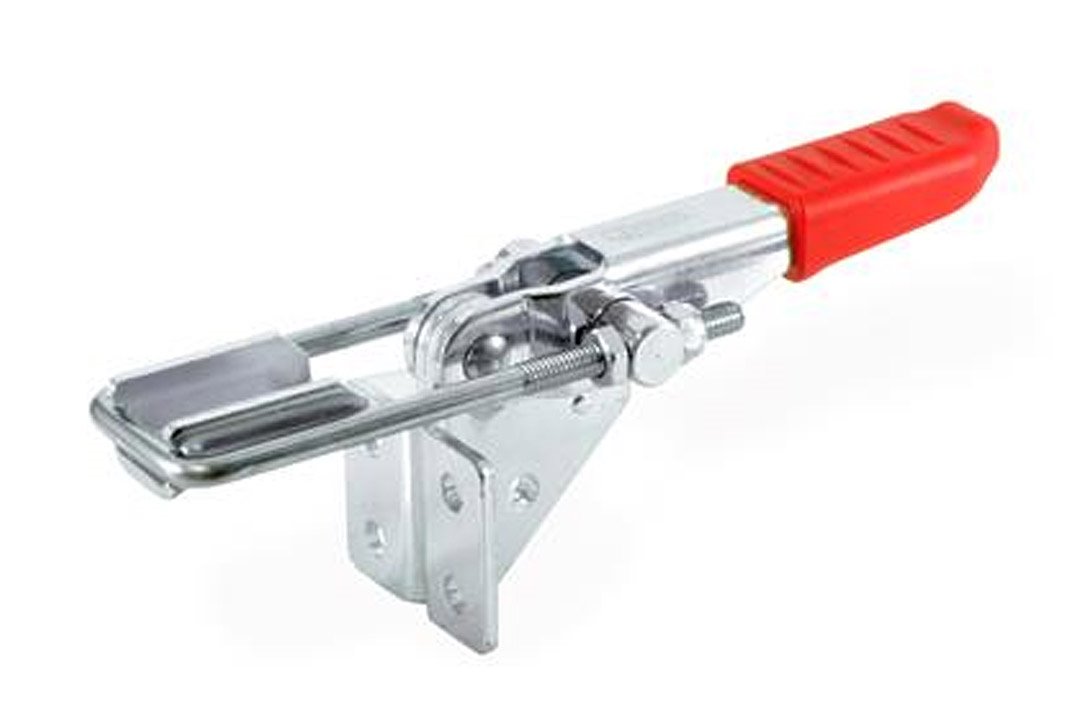

- Zapięcie szybkomocujące
- Wersja T4: z pętlą zaciskową i zaczepem
- Zaczep: stal cynkowana na niebiesko, zapinany prostopadle względem podstawy
- Rączka wykonana z czerwonego, olejoodpornego tworzywa
- Wszelkie części ruchome specjalnie przesmarowane
- Zapięcia GN 851.2 umożliwiają szybkie i pewne zamknięcie klap i pokryw zbiorników
- Wysunięcie zaczepu może być regulowane w zakresie podanym w tabeli
- W pozycji zamkniętej dźwignia i zaczep znajdują się w jednej linii
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 5 | mm | |
| b1 | 26 | mm | |
| b2 | 35 | mm | |
| b3 | 21 | mm | |
| b4 | 25.5 | mm | |
| b5 | 14 | mm | |
| d1 | M4 | ||
| d2 | 4.3 | mm | |
| h1 | 40 | mm | |
| h2 | 10 | mm | |
| l1 ≈ | 104 | mm | |
| l2 min | 4.5 | mm | |
| m1 | 22 | mm | |
| m2 | 6.5 | mm | |
| m3 | 13 | mm | |
| m4 | 6.5 | mm | |
| m5 | 14.3 | mm | |
| r ≈ | 50 | mm | |
| s | 2 | mm | |
| Skok (w1) | 32 | mm | |
|
Zakres regulacji (w2 ≈) |
11 | mm | |
|
Siła przytrzymania |
1600 | N | |
| Waga | 100 | g |
