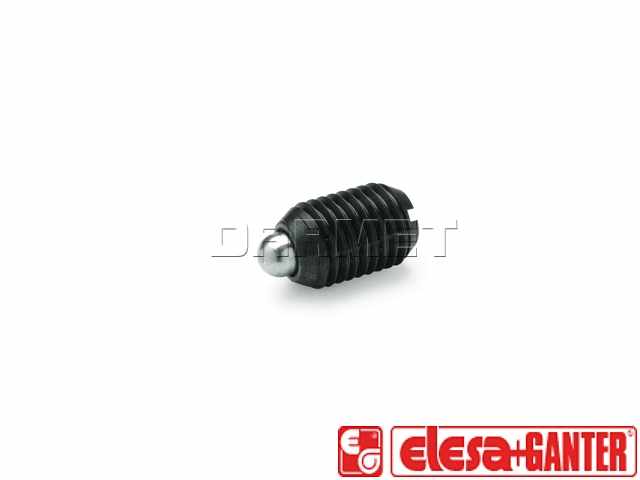

Opis produktu
Właściwości i zastosowanie:
- Korpus ze stali oksydowanej na czarno
- Kulka i trzpień ze stali hartowanej
- Sprężyna ze stali nierdzewnej AISI 631
- Wycięcie płaskie pod wkrętak
Tabela dostępnych rozmiarów i modeli:
 |
|||||||
| Oznaczenie | d1 | d2 | l ±0.1 | w | Nacisk sprężyny początkowy [N] |
Nacisk sprężyny końcowy [N] |
Waga [g] |
|---|---|---|---|---|---|---|---|
| GN 615.1-M4-B | M 4 | 1.8 | 9 | 1.5 +0.3/-0.4 | 4.5 | 12.5 | 1 |
| GN 615.1-M5-B | M 5 | 2.4 | 12 | 2 | 5 | 13 | 1 |
| GN 615.1-M6-B | M 6 | 2.7 | 14 | 2 | 6 | 17 | 2 |
| GN 615.1-M8-B | M 8 | 3.8 | 16 | 2 | 16 | 33 | 4 |
| GN 615.1-M10-B | M 10 | 4.5 | 19 | 2.5 | 19 | 42 | 7 |
| GN 615.1-M12-B | M 12 | 6 | 22 | 3.5 | 22 | 57 | 10 |
| GN 615.1-M16-B | M 16 | 8.5 | 24 | 4.5 ±0.3 | 38 | 78 | 22 |
| GN 615.1-M20-B | M 20 | 10 | 30 | 6.5 | 39 | 81 | 43 |
| GN 615.1-M24-B | M 24 | 13 | 34 | 8 | 72 | 155 | 70 |
| GN 615.1-M6-BS | M 6 | 2.7 | 14 | 2 | 11 | 25 | 2 |
| GN 615.1-M8-BS | M 8 | 3.8 | 16 | 2 | 23 | 59 | 4 |
| GN 615.1-M10-BS | M 10 | 4.5 | 19 | 2.5 | 20 | 54 | 7 |
| GN 615.1-M12-BS | M 12 | 6 | 22 | 3.5 | 38 | 96 | 10 |
| GN 615.1-M16-BS | M 16 | 8.5 | 24 | 4.5 ±0.3 | 50 | 100 | 24 |
| GN 615.1-M20-BS | M 20 | 10 | 30 | 6.5 | 52 | 133 | 40 |
| GN 615.1-M24-BS | M 24 | 13 | 34 | 8 | 91 | 223 | 70 |
- Typ B: stal, normalna siła docisku
- Typ BS: stal, wysoka siła docisku
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
