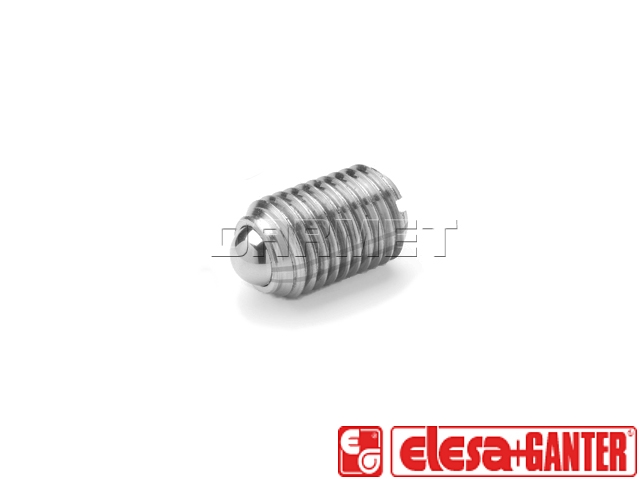

Opis produktu
Właściwości i zastosowanie:
- Korpus ze stali nierdzewnej AISI 303
- Kulka ze stali nierdzewnej AISI 420C, hartowana
- Sprężyna ze stali nierdzewnej AISI 631
- Wycięcie płaskie pod wkrętak
Tabela dostępnych rozmiarów i modeli:
 |
|||||||
| Oznaczenie | d1 | d2 | l ±0.1 | w | Nacisk sprężyny początkowy [N] |
Nacisk sprężyny końcowy [N] |
Waga [g] |
|---|---|---|---|---|---|---|---|
| GN 615-M3-KN | M 3 | 1.5 | 7 | 0.4 | 3 | 4.5 | 1 |
| GN 615-M4-KN | M 4 | 2.5 | 9 | 0.8 | 6 | 14.5 | 1 |
| GN 615-M5-KN | M 5 | 3 | 12 | 0.9 | 8 | 14 | 1 |
| GN 615-M6-KN | M 6 | 3.5 | 14 | 1 | 11 | 18 | 2 |
| GN 615-M8-KN | M 8 | 4.5 | 16 | 1.5 | 18 | 31 | 4 |
| GN 615-M10-KN | M 10 | 6 | 19 | 2 | 24 | 45 | 6 |
| GN 615-M12-KN | M 12 | 8 | 22 | 2.5 | 26 | 49 | 10 |
| GN 615-M16-KN | M 16 | 10 | 24 | 3.5 | 41 | 86 | 23 |
| GN 615-M20-KN | M 20 | 12 | 30 | 4.5 | 56 | 111 | 43 |
| GN 615-M24-KN | M 24 | 15 | 34 | 5.5 | 81 | 151 | 70 |
| GN 615-M5-KSN | M 5 | 3 | 12 | 0.9 | 15 | 22 | 1 |
| GN 615-M6-KSN | M 6 | 3.5 | 14 | 1 | 19 | 28 | 2 |
| GN 615-M8-KSN | M 8 | 4.5 | 16 | 1.5 | 36 | 62 | 3 |
| GN 615-M10-KSN | M 10 | 6 | 19 | 2 | 57 | 104 | 7 |
| GN 615-M12-KSN | M 12 | 8 | 22 | 2.5 | 61 | 110 | 10 |
| GN 615-M16-KSN | M 16 | 10 | 24 | 3.5 | 68 | 142 | 22 |
| GN 615-M20-KSN | M 20 | 12 | 30 | 4.5 | 84 | 166 | 43 |
| GN 615-M24-KSN | M 24 | 15 | 34 | 5.5 | 127 | 237 | 70 |
- Typ KN: ze stali nierdzewnej, o standardowej sile docisku
- Typ KSN: ze stali nierdzewnej, o dużej sile docisku
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
