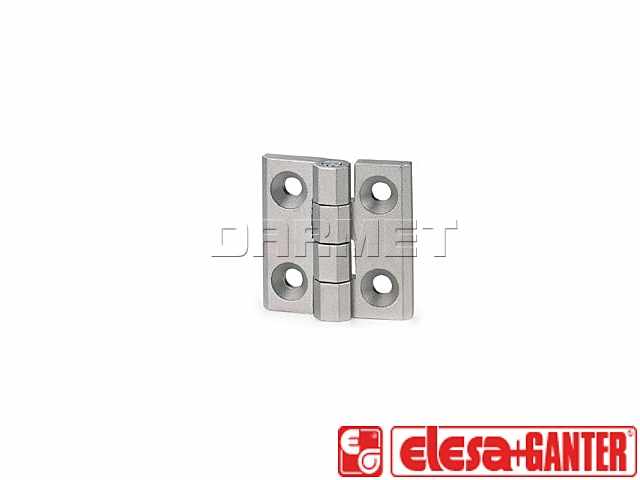

Opis produktu
Właściwości i zastosowanie:
- 4 otwory pod śruby z łbem stożkowym
- Odlew z aluminium
- Powierzchnia anodowana
- Sworzeń obrotowy ze stali nierdzewnej AISI 316Ti
- Zwarta konstrukcja pozwala na obustronny montaż
Tabela dostępnych rozmiarów i modeli:
 |
|||||||||||
| Oznaczenie | l1 | l2 | d2 | d3 | h1 | h2 | h3 | h4 +0,5 | l3 | m1 | m2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 237-AL-30-30-A-EL | 30 | 30 | 4.3 | 3 | 7.5 | 4 | 4.5 | 8.5 | 10.7 | 18 | 18 |
| GN 237-AL-40-40-A-EL | 40 | 40 | 5.3 | 4 | 9 | 5 | 5.5 | 11 | 14 | 25 | 25 |
| GN 237-AL-50-50-A-EL | 50 | 50 | 6.4 | 6 | 11.5 | 6 | 6.5 | 13 | 18.5 | 30 | 30 |
| GN 237-AL-60-60-A-EL | 60 | 60 | 8.3 | 8 | 15 | 8 | 8.5 | 17 | 21.5 | 36 | 36 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
