Opis produktu
Informacje:
Zawiasy GN 938 służą do przymocowywania paneli drzwiowych wykonanych z materiałów takich jak szkło lub tworzywo sztuczne, co umożliwia ich otwieranie i zamykanie. Specjalnie zaprojektowano je, aby pasowały do uchwytów paneli GN 939.
Panele, czyli szklane skrzydła drzwiowe, są trwale utrzymywane między gumowymi wkładkami oraz dodatkowo zabezpieczone tulejami dystansowymi, tworząc solidne połączenie.
W celu mocowania na profilach z rowkami teowymi o szerokości 6, 8 lub 10 mm zaleca się skorzystanie z akcesoriów montażowych, takich jak elementy pozycjonujące GN 938.1. Ułatwiają one prawidłowe ustawienie zawiasów i chronią przed ich przypadkowym przekręceniem.
Zaślepki dostarczane są w niezamontowanym stanie. Montuje się je, wsuwając od boku, a automatycznie blokują się po zamocowaniu zawiasu.
Specyfikacja techniczna:
- Odlew z cynku ZD
- Powierzchnia pokryta żywicą epoksydową

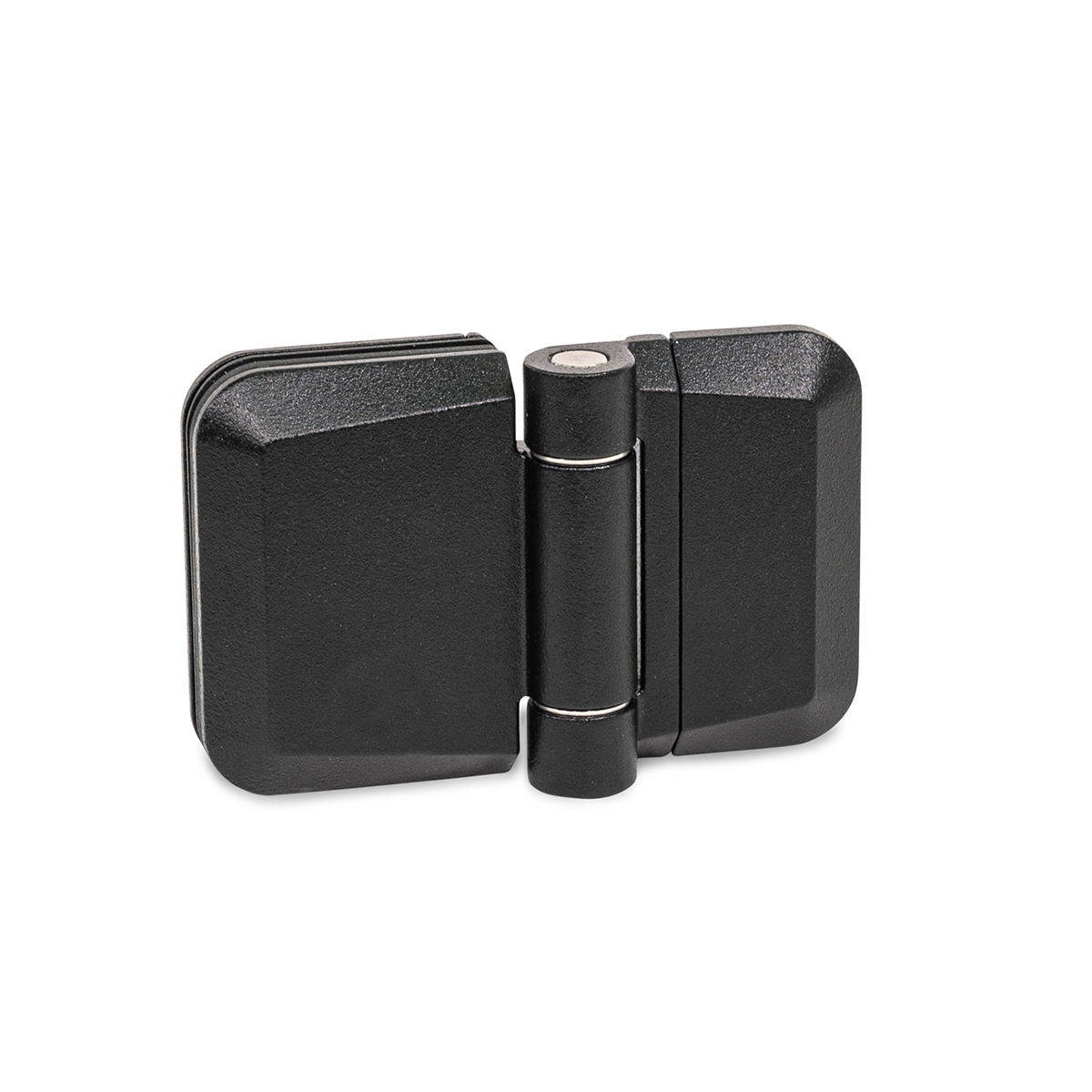

Kolor czarny, RAL 9005, wykończony na mat SW

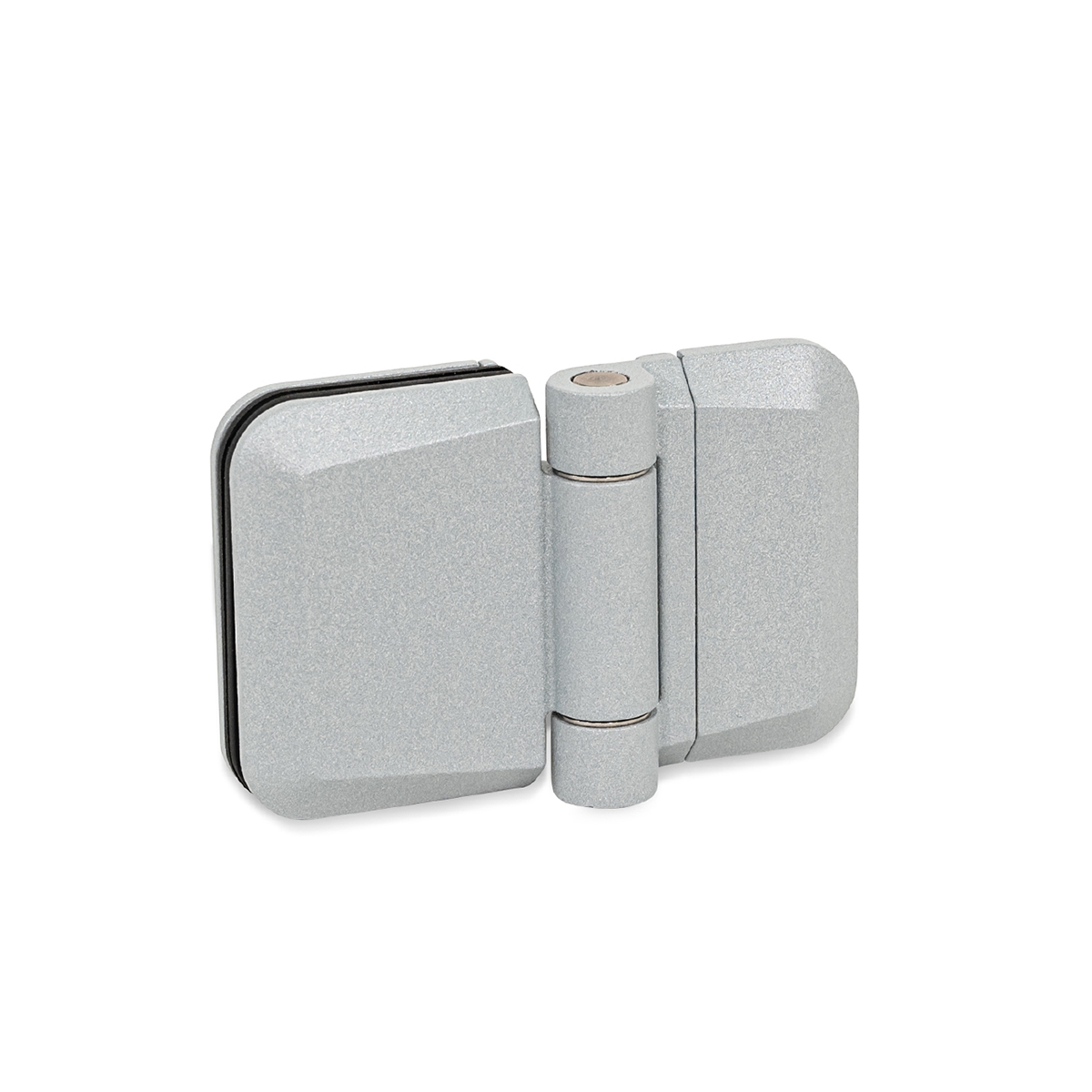

Kolor srebrny, RAL 9006, wykończony na mat SR
Sworzeń obrotowy
- Stal nierdzewna AISI 303
Podkładki oporowe
- stal nierdzewna AISI 316L
Śruby dociskowe
- Stal nierdzewna AISI 304
Tuleje dystansowe
- Technopolimer na bazie poliamidu (PA)
Wkładki gumowe
- Elastomer (TPE)
Tabela dostępnych rozmiarów i modeli:
 |
||||||||||||
| Oznaczenie | l1 | l2 |
s Wymiar nominalny |
s Zakres zacisku |
d1 -0.2 | d2 Śruba dociskowa |
d3 Dla śruby |
h1 | h2 | h3 | A/F | Waga [g] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 938-ZD-92-60-4-SW | 92 | 60 | 4 | 4...8 | 13 | M 6 | M 6 | 9.5 | 9.5 | 17 | T30 | 360 |
| GN 938-ZD-122-90-8-SR | 122 | 90 | 8 | 8...12 | 16 | M 8 | M 8 | 13.5 | 13.5 | 25 | T45 | 1035 |
| GN 938-ZD-122-90-8-SW | 122 | 90 | 8 | 8...12 | 16 | M 8 | M 8 | 13.5 | 13.5 | 25 | T45 | 1035 |
| GN 938-ZD-92-60-4-SR | 92 | 60 | 4 | 4...8 | 13 | M 8 | M 8 | 13.5 | 13.5 | 17 | T30 | 360 |
