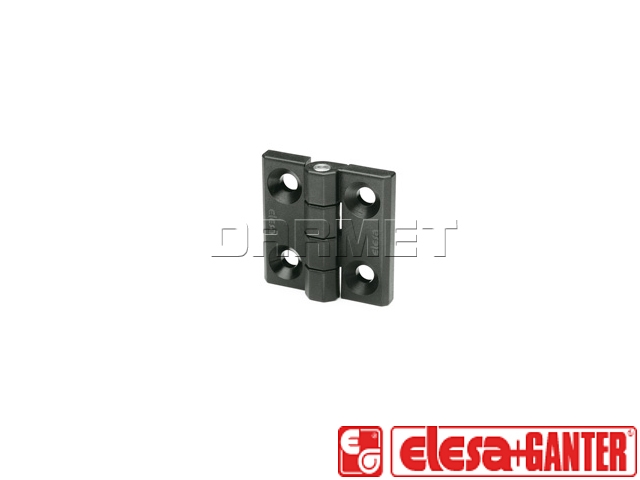

Opis produktu
Właściwości i zastosowanie:
- SUPER-Technopolimer wzmocniony włóknem szklanym
- Kolor: czarny mat
- Odporne na rozpuszczalniki, oleje, smary i inne czynniki chemiczne
- Sworzeń obrotowy ze stali nierdzewnej AISI 303

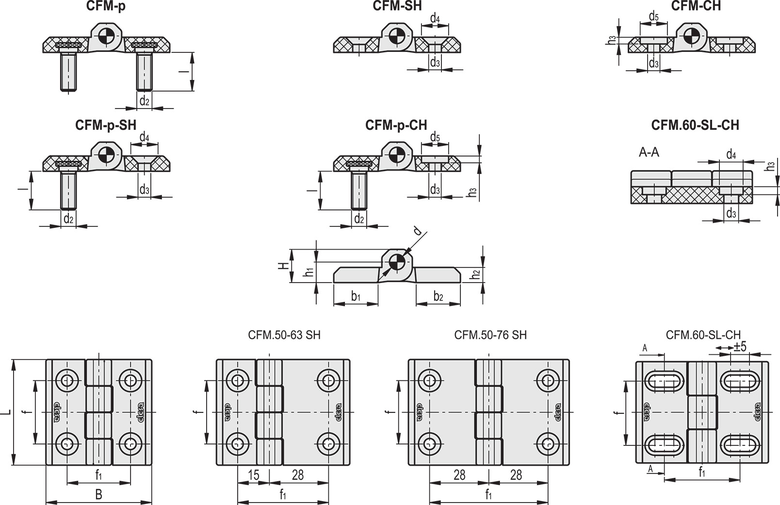

Tabela dostępnych rozmiarów i modeli:
 |
|||||||
| Oznaczenie | L | B | d2 | l | f±0.25 | f1±0.25 | H |
|---|---|---|---|---|---|---|---|
| CFM.30-SH-4 | 30 | 30 | - | - | 18 | 18 | 7 |
| CFM.30-CH-4 | 30 | 30 | - | - | 18 | 18 | 7 |
| CFM.40-p-M5x12 | 40 | 40 | M5 | 12 | 25 | 25 | 9 |
| CFM.40-SH-5 | 40 | 40 | - | - | 25 | 25 | 9 |
| CFM.40-CH-5 | 40 | 40 | - | - | 25 | 25 | 9 |
| CFM.40-p-M5x12-SH-5 | 40 | 40 | M5 | 12 | 25 | 25 | 9 |
| CFM.40-p-M5x12-CH-5 | 40 | 40 | M5 | 12 | 25 | 25 | 9 |
| CFM.50-p-M6x12 | 50 | 50 | M6 | 12 | 30 | 30 | 11.5 |
| CFM.50-SH-6 | 50 | 50 | - | - | 30 | 30 | 11.5 |

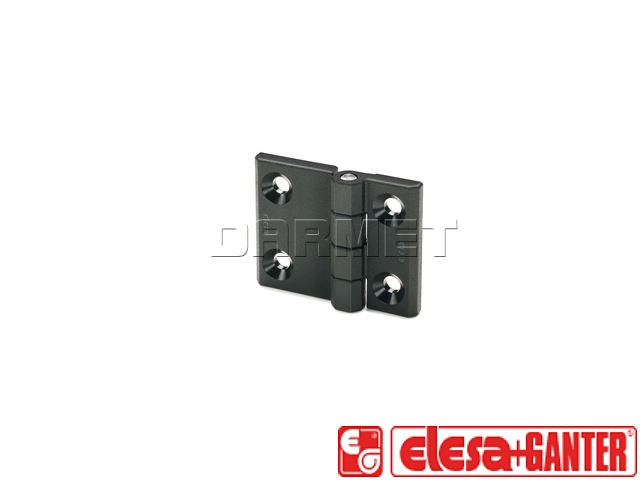

| CFM.50-63-SH-6 | 50 | 63 | - | - | 30 | 43 | 11.5 |
| CFM.50-76-SH-6 | 50 | 76 | - | - | 30 | 56 | 11.5 |
| CFM.50-CH-6 | 50 | 50 | - | - | 30 | 30 | 11.5 |
| CFM.50-p-M6x12-SH-6 | 50 | 50 | M6 | 12 | 30 | 30 | 11.5 |
| CFM.50-p-M6x12-CH-6 | 50 | 50 | M6 | 12 | 30 | 30 | 11.5 |
| CFM.60-p-M8x14.5 | 60 | 60 | M8 | 14.5 | 36 | 36 | 15 |
| CFM.60-SH-8 | 60 | 60 | - | - | 36 | 36 | 15 |
| CFM.60-CH-8 | 60 | 60 | - | - | 36 | 36 | 15 |
| CFM.60-p-M8x14.5-SH-8 | 60 | 60 | M8 | 14.5 | 36 | 36 | 15 |
| CFM.60-p-M8x14.5-CH-8 | 60 | 60 | M8 | 14.5 | 36 | 36 | 15 |
| CFM.60-45-SH-6 | 60 | 70 | - | - | 34 | 45 | 14.5 |
| CFM.60-SL-CH-6 | 60 | 70 | - | - | 34 | 40 | 14.5 |
- CFM-p: niklowane, stalowe, gwintowane trzpienie
- CFM-SH: otwory przelotowe pod wkręty z łbem stożkowym
- CFM-CH: otwory przelotowe pod wkręty z łbem cylindrycznym, z podkładkami typu UNI 6592
- CFM-p-SH: niklowane, stalowe, gwintowane trzpienie oraz otwory przelotowe pod wkręty z łbem stożkowym
- CFM-p-CH: niklowane, stalowe, gwintowane trzpieniej oraz otwory przelotowe pod śruby z łbem cylindrycznym, z podkładkami typu UNI 6592
- CFM.60-SL-CH: otwory podłużne, przelotowe, dla śrub UNI 9327, umożliwiające regulację zawiasu podczas montażu
